申请日2016.01.04
公开(公告)日2016.06.29
IPC分类号C02F3/28
摘要
本实用新型涉及一种高效污水处理用水解酸化池，水解酸化池由下至上依次分为污泥床区、配水区、悬浮泥层区、填料区、清水区和集水系统区;配水区设有布水装置，布水装置包括布水总管、布水支管和旋转喷头;布水总管穿过水解酸化池池体水平设置在所述配水区内，配水区内的布水总管上垂直间隔设有多个布水支管，布水支管的自由端位于所述布水总管的下方，布水支管的自由端与旋转喷头连接;旋转喷头上设置有至少两个喷嘴，喷嘴由弹性伸缩管构成;兼具搅拌并强化了搅拌功效，实现均匀布水，有助于提升水解酸化反应池中COD的去除率，提高污水的可生化性;具有设备成本降低、便于安装维护、节能降耗等有益效果。
权利要求书

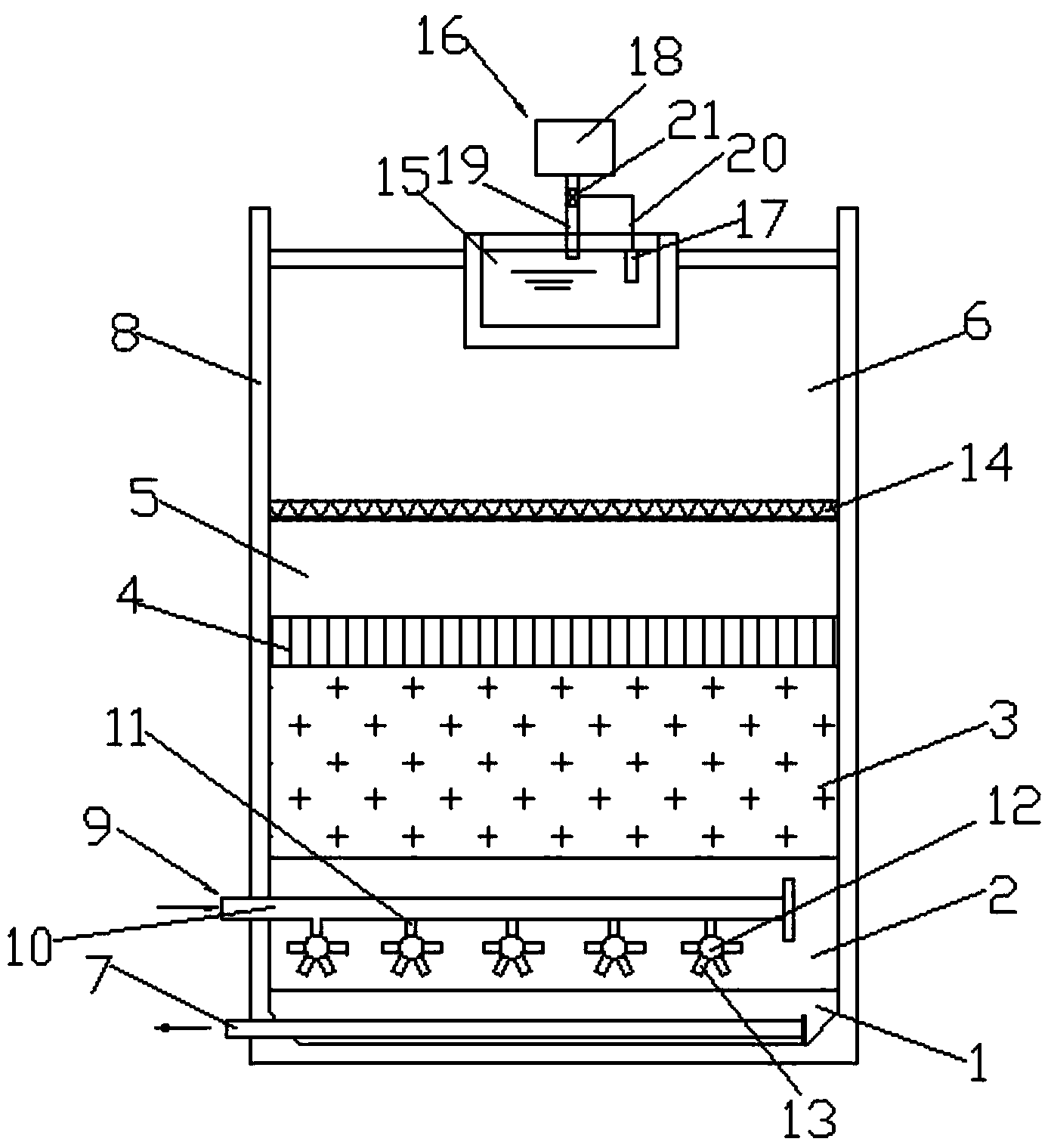

1.一种高效污水处理用水解酸化池，所述水解酸化池由下至上依次分为污泥床区、配水区、悬浮泥层区、填料区、清水区和集水系统区;其特征在于，所述配水区设有布水装置，所述布水装置包括布水总管、布水支管和旋转喷头;所述布水总管穿过所述水解酸化池的池体水平设置在所述配水区内，所述配水区内的布水总管上垂直间隔设有多个布水支管，所述布水支管的自由端位于所述布水总管的下方，所述布水支管的自由端与所述旋转喷头连接;所述旋转喷头上设置有至少两个喷嘴，所述喷嘴由弹性伸缩管构成。
2.根据权利要求1所述的一种高效污水处理用水解酸化池，其特征在于，所述填料区内的滤料为陶瓷滤料，所述陶瓷滤料的粒径范围6mm-9mm。
3.根据权利要求1所述的一种高效污水处理用水解酸化池，其特征在于，所述清水区和所述集水系统区之间设有浮渣档板。
4.根据权利要求1所述的一种高效污水处理用水解酸化池，其特征在于，所述集水系统区的出水口设有消毒药加药装置，所述消毒药加药装置包括水质检测器、消毒药贮存槽，所述水质检测器位于所述出水口内，所述消毒药贮存槽位于所述出水口上方，所述消毒药贮存槽通过注药管道与所述出水口连接，所述水质检测器通过电信号与所述注药管道上的电动阀门连接。
说明书
一种高效污水处理用水解酸化池
技术领域
本实用新型涉及污水处理设备领域，尤其涉及一种高效污水处理用水解酸化池。
背景技术
随着城市化的进行，城市污水处理将成为我国污水处理的重要问题之一;水解酸化池在污水处理中应用广泛，其利用池子底部污泥中的高浓度的兼性微生物能够在缺氧的条件下，将不溶性有机物水解为溶解性物质的原理，将污水中的有机物进行分解，同时将大分子、难于生物降解的物质转化为易于生物降解的物质;为了使有机物质能够得到充分的降解或者转化，需要将污泥与污水进行充分的混合，现有技术中使用的方法为：通过鼓风机向池子中通入空气，利用空气的冲击力对污水及污泥进行搅动，从而使两者得到充分的混合;但在实际使用过程中这种方法不但不能得到搅动充分的效果，而且容易增加污水中的含氧量，进而降低污水处理效果;而且，当污水处理运行存在有利硝化反应时，曝气池中则含有大量的NO2-、NO3-，污水处理工艺中没有脱氮，含有大量的NO2-、NO3-混合液则在水解酸化池中因缺氧发生反硝化作用，产生氮气泡带动部分污泥上浮，出现漂泥现象;同时，水解酸化池在运行一段时间后会发现出水口被污泥黏附、藻类生长附着导致出水口脏，甚至出水口堵塞导致出水不均和跌水过大等现象，影响后续处理的正常进行。
实用新型内容
本实用新型目的是为了克服现有技术的不足而提供的至少可以解决一个技术问题的一种高效污水处理用水解酸化池，布水效果好、生物污泥流失少、均匀性良好、方便易行、稳定可靠的优点。
为达到上述目的，本实用新型采用的技术方案是：一种高效污水处理用水解酸化池，所述水解酸化池由下至上依次分为污泥床区、配水区、悬浮泥层区、填料区、清水区和集水系统区;所述配水区设有布水装置，所述布水装置包括布水总管、布水支管和旋转喷头;所述布水总管穿过所述水解酸化池池体水平设置在所述配水区内，所述配水区内的布水总管上垂直间隔设有多个布水支管，所述布水支管的自由端位于所述布水总管的下方，所述布水支管的自由端与所述旋转喷头连接;所述旋转喷头上设置有至少两个喷嘴，所述喷嘴由弹性伸缩管构成。
作为本实用新型进一步改进的，所述填料区内的滤料为陶瓷滤料，所述陶瓷滤料的粒径范围6mm-9mm。
作为本实用新型进一步改进的，所述清水区和所述集水系统区之间设有浮渣档板。
作为本实用新型进一步改进的，所述集水系统区的出水口设有消毒药加药装置，所述消毒药加药装置包括水质检测器、消毒药贮存槽，所述水质检测器位于所述出水口内，所述消毒药贮存槽位于所述出水口上方，所述消毒药贮存槽通过注药管道与所述出水口连接，所述水质检测器通过电信号与所述注药管道上的电动阀门连接。
由于上述技术方案的运用，本实用新型与现有技术相比具有下列优点：本实用新型方案的一种高效污水处理用水解酸化池，配水区设置的布水装置，实现均匀布水，对水解酸化池池底水起到极好的水力搅拌作用，尤甚旋转喷头上设置的由弹性伸缩管构的喷嘴，在喷射时可伸长旋转，在布水时有效避免管道的堵塞和增大喷水的射流散开范围，兼具搅拌并强化了搅拌功效，有助于提升水解酸化反应池中COD的去除率，提高污水的可生化性;进一步的，通过在清水区和集水系统区设置的浮渣档板，不影响出水水质，有效解决水解酸化池出现的漂泥现象，而浮泥经过一段时间气体逸出后会再沉入池中;集水系统区出水口设置的毒药加药装置，向出水口处定期添加消毒药消毒阻止污泥、藻类在出水口的生长积累，有效避免出水口水质、堵塞现象，确保后续处理的正常进行;具有设备成本降低、便于安装维护、节能降耗等有益效果。
