申请日2015.12.14
公开(公告)日2016.05.11
IPC分类号C02F9/08; C02F103/36; C02F101/36
摘要
本实用新型属于化工生产装置领域，具体涉及一种2-氯乙基丙基醚废水处理装置。所述的2-氯乙基丙基醚废水处理装置，包括废水储存池，还包括铁粉加料池、第一pH调节池、反应池、第二pH调节池、絮凝沉淀池、缓冲池，废水储存池、铁粉加料池、第一pH调节池、反应池、第二pH调节池、絮凝沉淀池、缓冲池依次相连;其中，铁粉加料池上方设置铁粉加料罐，反应池上方设置双氧水加料罐，反应池顶部还设置LED紫外灯。本实用新型结构简单、降解速率快、成本低廉，处理效果显著，处理后的2-氯乙基丙基醚废水CODCr去除率达99%以上，颜色由深黄色变为无色透明，无异味残留，完全达到排放标准。

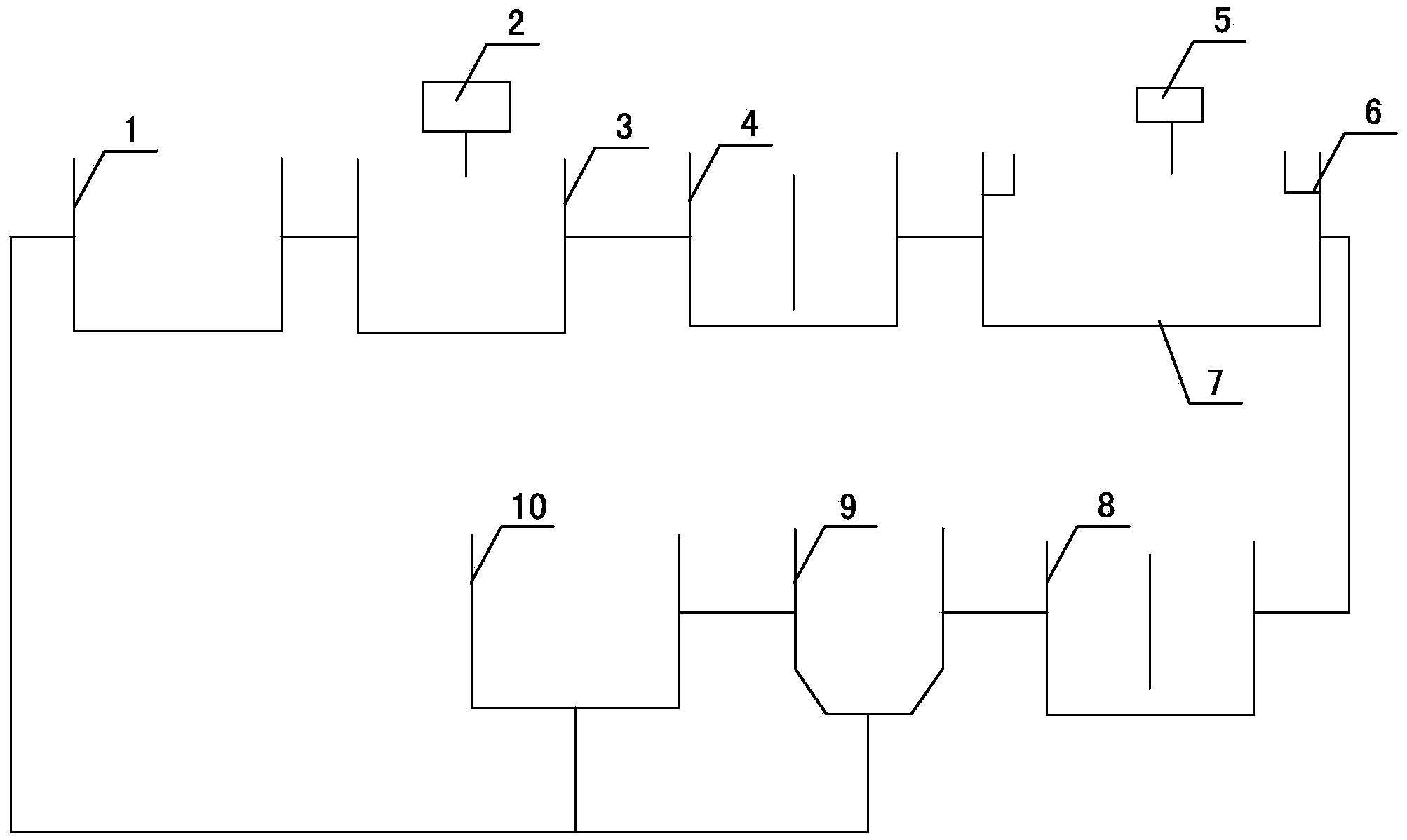

摘要附图
权利要求书
1.一种2-氯乙基丙基醚废水处理装置，包括废水储存池(1)，其特征在于：还包括铁粉加料池(3)、第一pH调节池(4)、反应池(7)、第二pH调节池(8)、絮凝沉淀池(9)、缓冲池(10)，废水储存池(1)、铁粉加料池(3)、第一pH调节池(4)、反应池(7)、第二pH调节池(8)、絮凝沉淀池(9)、缓冲池(10)依次相连;其中，铁粉加料池(3)上方设置铁粉加料罐(2)，反应池(7)上方设置双氧水加料罐(5)，反应池(7)顶部还设置LED紫外灯(6)。
2.根据权利要求1所述的2-氯乙基丙基醚废水处理装置，其特征在于：絮凝沉淀池(9)底部、缓冲池(10)底部分别与废水储存池(1)相连。
说明书
2-氯乙基丙基醚废水处理装置
技术领域
本实用新型属于化工生产装置领域，具体涉及一种2-氯乙基丙基醚废水处理装置。
背景技术
2-氯乙基丙基醚(简称氯醚)是制备除草剂丙草胺的重要原料之一，该除草剂作为低毒、广谱、高效的专业选择性除草剂，在水稻种植领域应用广泛。工业上基本采用氯化亚砜法合成，此工艺在反应结束后，需加入水分解过量氯化亚砜，产生废水酸性强，需消耗大量液碱中和处理，经分液得到氯醚和废水，每吨产品废水产生量高达400～600kg。而且由于氯醚在水中有一定溶解度，且密度与水相近难以做到彻底分液，废水中含有大量氯醚、催化剂、无机盐等杂质，从而导致废水气味大、CODCr高(4～5×104mg/L)、颜色深，严重限制了其规模化生产和应用。另外，氯醚分子式为C5H11ClO，分子量122.59，分子中含有醚键和氯元素，决定了其挥发性强，气味大，毒性高，对环境污染大，且稳定性高，可生化性差，自然界降解缓慢，环境危害周期长。
目前，工业上的废水处理装置存在成本高、实施困难、降解率低等缺点。因此，亟需开发一种高效、成本低廉的2-氯乙基丙基醚废水处理装置。
实用新型内容
根据以上现有技术中的不足，本实用新型要解决的技术问题是：提供一种结构简单、降解速率快、成本低廉的2-氯乙基丙基醚废水处理装置。
本实用新型解决其技术问题所采用的技术方案是：
所述的2-氯乙基丙基醚废水处理装置，包括废水储存池，还包括铁粉加料池、第一pH调节池、反应池、第二pH调节池、絮凝沉淀池、缓冲池，废水储存池、铁粉加料池、第一pH调节池、反应池、第二pH调节池、絮凝沉淀池、缓冲池依次相连;其中，铁粉加料池上方设置铁粉加料罐，反应池上方设置双氧水加料罐，反应池顶部还设置LED紫外灯。
所述的絮凝沉淀池底部、缓冲池底部分别与废水储存池相连。絮凝沉淀池底部与缓冲池底部经常会形成沉淀污泥，将这些沉淀污泥回用到废水储存池进行进一步处理，有利于污泥的回收。缓冲池中的经过处理的废水可以直接排放，也可以回用到工艺中。
工作原理及过程：
氯化亚砜法合成2-氯乙基丙基醚中，反应结束后，需加入水分解过量氯化亚砜，产生氯化氢大部分都溶于水中，使废水呈强酸性，直接加入铁粉反应，可将废水中部分2-氯乙基丙基醚的氯离子置换出，形成易降解的乙基丙基醚，同时消耗其中一部分氢离子，减少后序工 艺用碱量。
废水由废水储存池进入铁粉加料池，先加入铁粉反应至彻底溶解，再进入第一pH调节池，通过加入适量氢氧化钠溶液调整废水pH值至3～4，随后进入反应池，向废水中滴加H2O2，同时开启LED紫外灯照射，控制系统温度30～50℃，滴加完毕后，在LED紫外灯照射下，继续搅拌3～6小时;处理后的废水进入第二pH调节池中，调节废水pH值至8～9，废水变浑浊形成红褐色沉淀;之后进入絮凝沉淀池，经絮凝、沉淀、固液分离去除沉淀物后，进入缓冲池。
本实用新型所具有的有益效果是：
本实用新型结构简单、降解速率快、成本低廉，处理效果显著，处理后的2-氯乙基丙基醚废水CODCr去除率达99%以上，颜色由深黄色变为无色透明，无异味残留，完全达到排放标准。
