申请日2016.01.04
公开(公告)日2016.06.29
IPC分类号F04D15/00
摘要

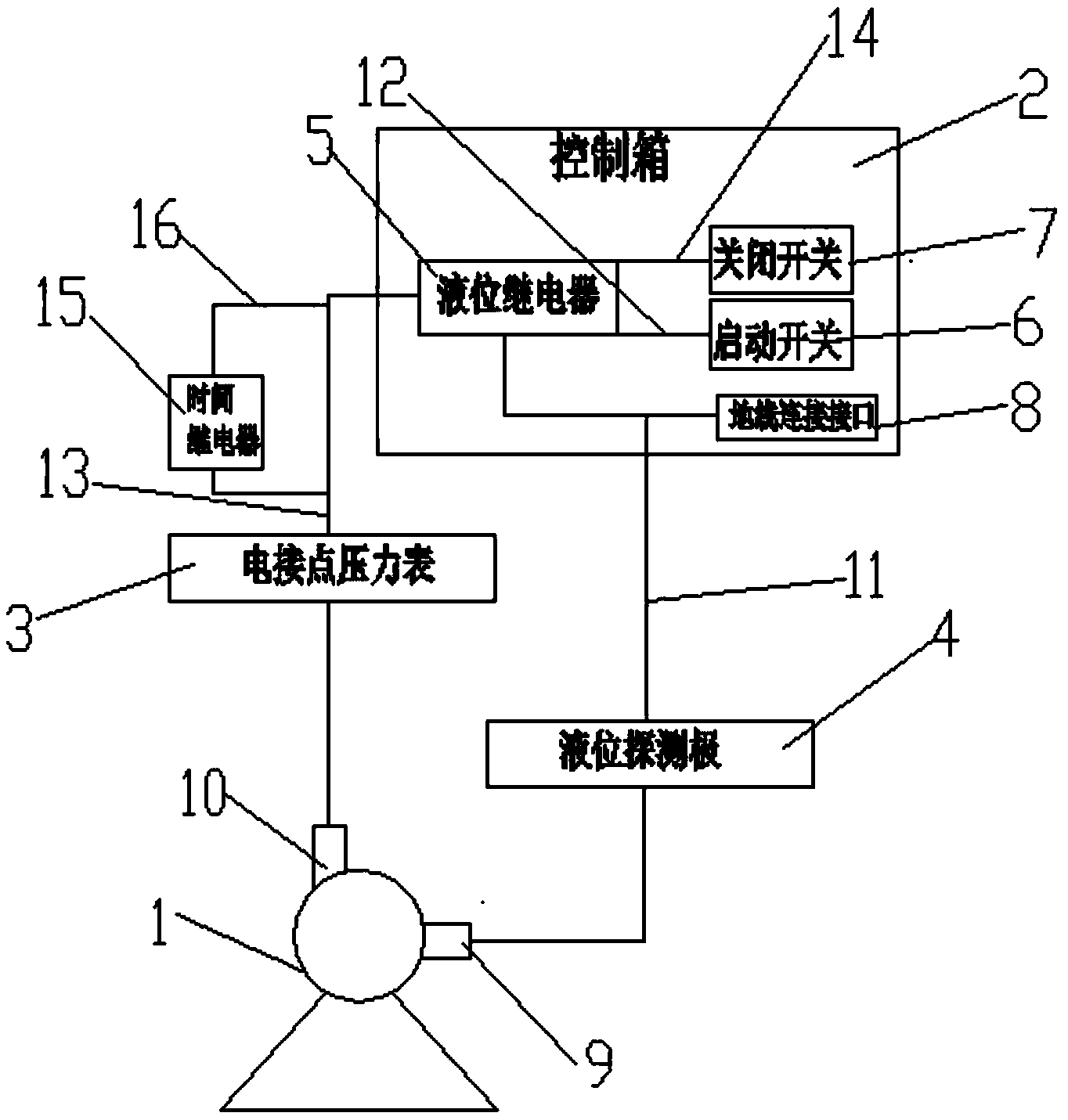

本实用新型涉及一种高效废水处理用离心泵保护改进装置，包括离心泵、控制箱、电接点压力表、和液位探测极;离心泵设有进液口和出液口;控制箱内设有液位继电器、启动开关、关闭开关和地线连接接口;液位探测极设在进液口上，液位探测极通过电信号分别所述液位继电器和地线连接接口;液位继电器通过电信号连接启动开关;电接点压力表设在出液口上，电接点压力表通过电信号连接液位继电器，液位继电器通过电信号连接关闭开关;在离心泵没有废水的情况下，泵无法启动;在运行过程中，发生缺液现象，离心泵能自动停止运行，避免了因操作失误或巡检不到位造成的设备损坏;投入经济成本费用低，有效减少设备维修次数和保证废水处理装置运行稳定性。
权利要求书
1.一种高效废水处理用离心泵保护改进装置，包括离心泵，所述离心泵设有进液口和出液口;其特征在于，还包括控制箱、电接点压力表和液位探测极;所述控制箱内设有液位继电器、启动开关、关闭开关和地线连接接口;
所述液位探测极设在所述进液口上，所述液位探测极通过电信号分别连接所述液位继电器和所述地线连接接口;所述液位继电器通过电信号连接所述启动开关;
所述电接点压力表设在所述出液口上，所述电接点压力表通过电信号连接所述液位继电器，所述液位继电器通过电信号连接所述关闭开关。
2.根据权利要求1所述的一种高效废水处理用离心泵保护改进装置，其特征在于，还包括有时间继电器，所述时间继电器两端分别通过电信号连接在所述电接点压力表与所述液位继电器之间。
说明书
一种高效废水处理用离心泵保护改进装置
技术领域
本实用新型涉及废水处理用设备，尤其涉及一种高效废水处理用离心泵保护改进装置。
背景技术
离心泵是工业生产各种场合最常用的一种液体输送泵，主要使用范围为水的输送，包括生产上水、纯水输送及生产废水输送等;其中，由于生产上水和纯水水质较好，且长时间输送，离心泵运行稳定、故障率较低;而废水为间歇性输送，并且含有污泥等杂质，离心泵极易发生故障，离心泵使用过程中，多次发生泵头烧毁等现象，根据离心泵工作原理，对发生事故的原因进行了分析，离心泵泵头烧毁主要是由于泵内缺液，并且长时间运行造成的，而离心泵进口被堵或液体抽空是造成缺液的主要原因，根据泵体结构和运行条件，对离心泵控制装置进行了改进。
实用新型内容
本实用新型目的是为了克服现有技术的不足而提供的一种高效废水处理用离心泵保护改进装置，有效减少设备检修次数，保证废水处理装置运行稳定性。
为达到上述目的，本实用新型采用的技术方案是：一种高效废水处理用离心泵保护改进装置，包括离心泵，所述离心泵设有进液口和出液口;还包括控制箱、电接点压力表和液位探测极;所述控制箱内设有液位继电器、启动开关、关闭开关和地线连接接口;
所述液位探测极设在所述进液口上，所述液位探测极通过电信号分别连接所述液位继电器和所述地线连接接口;所述液位继电器通过电信号连接所述启动开关;
所述电接点压力表设在所述出液口上，所述电接点压力表通过电信号连接所述液位继电器，所述液位继电器通过电信号连接所述关闭开关。
作为本实用新型进一步改进的，还包括有时间继电器，所述时间继电器两端分别通过电信号连接在所述电接点压力表与所述液位继电器之间。
由于上述技术方案的运用，本实用新型与现有技术相比具有下列优点：本实用新型方案的一种高效离心泵保护改进装置，该保护装置在离心泵没有废水的情况下，泵无法启动;在运行过程中，发生缺液现象，离心泵能自动停止运行，避免了因操作失误或巡检不到位造成的设备损坏;投入经济成本费用低，有效减少设备维修次数和保证废水处理装置运行稳定性。
