申请日2015.12.14
公开(公告)日2016.05.11
IPC分类号C02F3/12; B01F7/16; B01F7/18
摘要
一种污水处理厂用的污水搅拌装置，包括变频电机和搅拌轴，所述搅拌轴位于污泥池内，搅拌轴与位于污泥池上方的变频电机相连接，变频电机设置在支撑板上，所述支撑板中间位置开设有通孔，搅拌轴穿过通孔与变频电机相连接，污泥池外部的侧壁上对称设有两个支撑座，所述支撑座上设有液压支柱，液压支柱的伸出端与支撑板两端固定连接;所述搅拌轴上设有第一搅拌装置和第二搅拌装置，所述第一搅拌装置包括一级搅拌杆和二级搅拌杆，一级搅拌杆对称设在搅拌轴上，二级搅拌杆均匀设在一级搅拌杆上。本实用新型的有益效果是可以实现搅拌半径和搅拌高度的调整，相比传统的搅拌装置，其搅拌效果更明显。

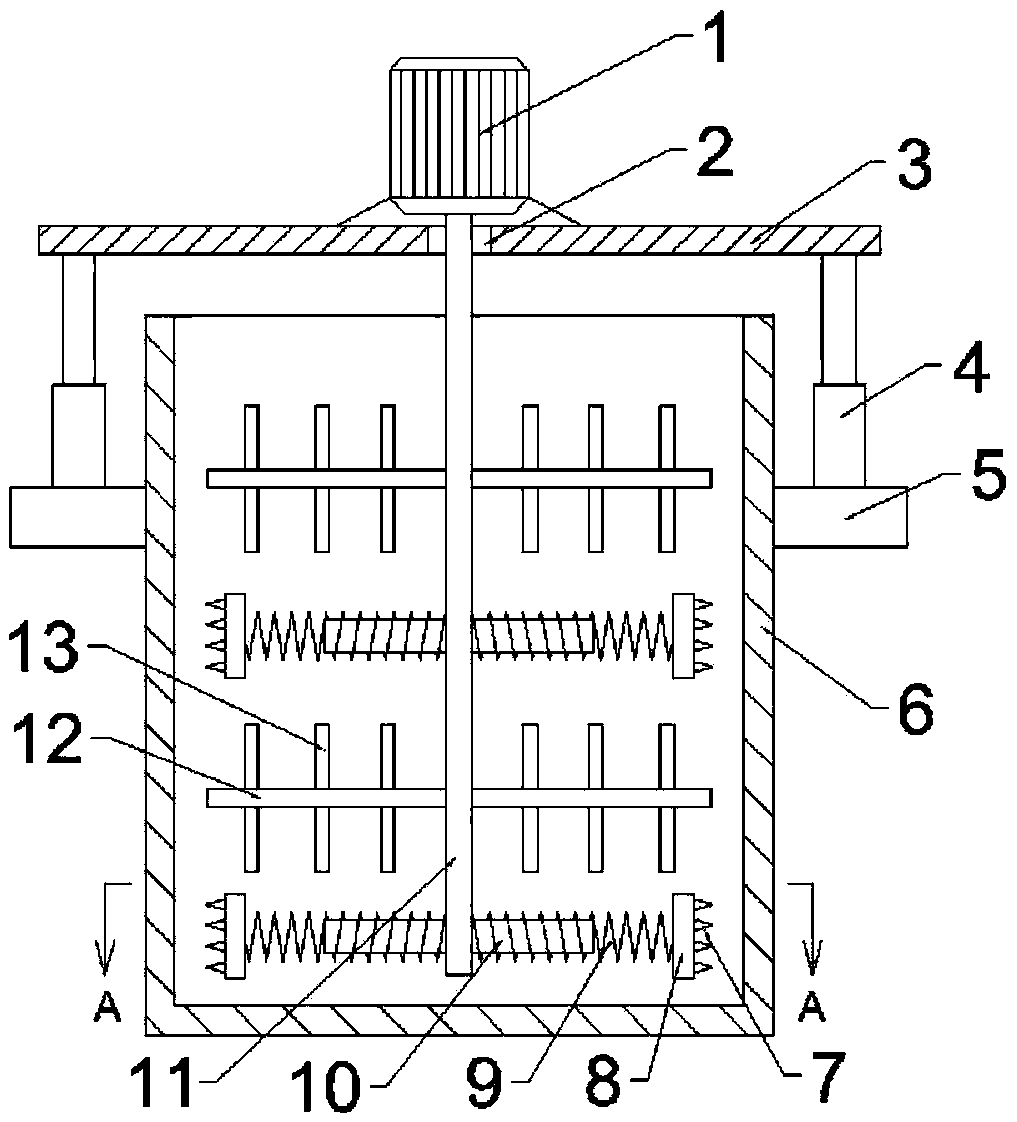

摘要附图
权利要求书
1.一种污水处理厂用的污水搅拌装置，包括变频电机和搅拌轴，其特征在于，所述搅拌轴位于污泥池内，搅拌轴与位于污泥池上方的变频电机相连接，变频电机设置在支撑板上，所述支撑板中间位置开设有通孔，搅拌轴穿过通孔与变频电机相连接，污泥池外部的侧壁上对称设有两个支撑座，所述支撑座上设有液压支柱，液压支柱的伸出端与支撑板两端固定连接;所述搅拌轴上设有第一搅拌装置和第二搅拌装置，所述第一搅拌装置包括一级搅拌杆和二级搅拌杆，一级搅拌杆对称设在搅拌轴上，二级搅拌杆均匀设在一级搅拌杆上，所述一级搅拌杆和二级搅拌杆组成横置的丰字形;所述第二搅拌装置包括导向柱、复位弹簧、搅拌板和搅拌凸起，所述导向柱均匀布置在搅拌轴上，导向柱外部套设有复位弹簧，复位弹簧远离固定端的一侧连接有搅拌板，所述搅拌板呈圆弧状，搅拌板的外侧设有搅拌凸起。
2.根据权利要求1所述的一种污水处理厂用的污水搅拌装置，其特征在于，所述第一搅拌装置和第二搅拌装置均设有多个，且交错设置在搅拌轴上。
3.根据权利要求1所述的一种污水处理厂用的污水搅拌装置，其特征在于，所述导向柱设有六个，且呈圆周分布。
4.根据权利要求3所述的一种污水处理厂用的污水搅拌装置，其特征在于，当复位弹簧在自由状态时，六个搅拌板组成一个圆形。
5.根据权利要求4所述的一种污水处理厂用的污水搅拌装置，其特征在于，所述搅拌凸起呈三棱锥状。
说明书
一种污水处理厂用的污水搅拌装置
技术领域
本实用新型涉及污水处理设备技术领域，具体涉及一种污水处理厂用的污水搅拌装置。
背景技术
活性污泥法是一种污水的好氧生物处理法，由英国的克拉克(Clark)和盖奇(Gage)于1912年发明。如今，活性污泥法及其衍生改良工艺是处理城市污水最广泛使用的方法。它能从污水中去除溶解性的和胶体状态的可生化有机物以及能被活性污泥吸附的悬浮固体和其他一些物质，同时也能去除一部分磷素和氮素。该法是在人工充氧条件下，对污水和各种微生物群体进行连续混合培养，形成活性污泥。利用活性污泥的生物凝聚、吸附和氧化作用，以分解去除污水中的有机污染物。
在现有技术中，搅拌装置的搅拌范围不可以调整，只能进行局部的搅拌，其搅动的范围过小，从而影响了污水的处理效果。
实用新型内容
本实用新型的目的在于提供一种污水处理厂用的污水搅拌装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水处理厂用的污水搅拌装置，包括变频电机和搅拌轴，所述搅拌轴位于污泥池内，搅拌轴与位于污泥池上方的变频电机相连接，变频电机设置在支撑板上，所述支撑板中间位置开设有通孔，搅拌轴穿过通孔与变频电机相连接，污泥池外部的侧壁上对称设有两个支撑座，所述支撑座上设有液压支柱，液压支柱的伸出端与支撑板两端固定连接;所述搅拌轴上设有第一搅拌装置和第二搅拌装置，所述第一搅拌装置包括一级搅拌杆和二级搅拌杆，一级搅拌杆对称设在搅拌轴上，二级搅拌杆均匀设在一级搅拌杆上，所述一级搅拌杆和二级搅拌杆组成横置的丰字形;所述第二搅拌装置包括导向柱、复位弹簧、搅拌板和搅拌凸起，所述导向柱均匀布置在搅拌轴上，导向柱外部套设有复位弹簧，复位弹簧远 离固定端的一侧连接有搅拌板，所述搅拌板呈圆弧状，搅拌板的外侧设有搅拌凸起。
作为本实用新型进一步的方案：所述第一搅拌装置和第二搅拌装置均设有多个，且交错设置在搅拌轴上。
作为本实用新型再进一步的方案：所述导向柱设有六个，且呈圆周分布。
作为本实用新型再进一步的方案：当复位弹簧在自由状态时，六个搅拌板组成一个圆形。
作为本实用新型再进一步的方案：所述搅拌凸起呈三棱锥状。
本实用新型的有益效果是可以实现搅拌半径和搅拌高度的调整，相比传统的搅拌装置，其搅拌效果更明显。
