申请日2015.12.14
公开(公告)日2016.05.11
IPC分类号C02F3/12; B01F7/16
摘要
一种用于污水处理的高速搅拌设备，包括变频电机和搅拌轴，所述搅拌轴位于污泥池内，搅拌轴与位于污泥池上方的变频电机相连接，变频电机设置在支撑板上，支撑板中间位置设有通孔，搅拌轴穿过通孔与变频电机相连接;污泥池外部侧壁上设有支撑座，所述支撑座上设有液压支柱，液压支柱的伸出端与支撑板两侧固定连接;所述搅拌轴中间设有搅拌斗，搅拌轴穿过搅拌斗，搅拌斗顶部设有开口，在搅拌斗的侧壁和底部均匀开设有若干透水孔。本实用新型的有益效果是搅拌斗和搅拌杆相互配合使用，使得搅拌效果更佳;通过液压支柱可以来调节搅拌范围;通过设置的刷体可以防止活性污泥的结块。

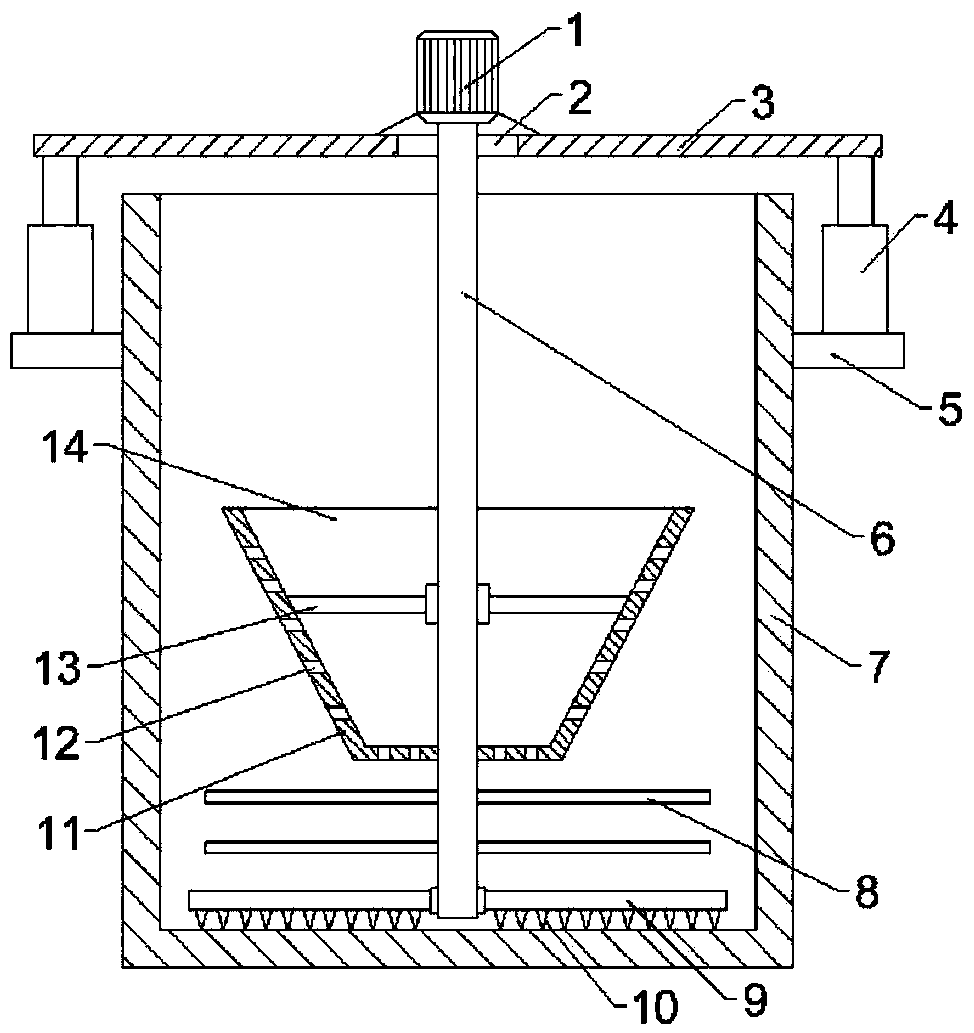

摘要附图
权利要求书
1.一种用于污水处理的高速搅拌设备，包括变频电机和搅拌轴，其特征在于，所述搅拌轴位于污泥池内，搅拌轴与位于污泥池上方的变频电机相连接，变频电机设置在支撑板上，支撑板中间位置设有通孔，搅拌轴穿过通孔与变频电机相连接;污泥池外部侧壁上设有支撑座，所述支撑座上设有液压支柱，液压支柱的伸出端与支撑板两侧固定连接;所述搅拌轴中间设有搅拌斗，搅拌轴穿过搅拌斗，搅拌斗顶部设有开口，在搅拌斗的侧壁和底部均匀开设有若干透水孔;所述搅拌斗下方设有若干搅拌杆，搅拌杆与搅拌轴固定连接;搅拌杆下方设有连接杆，所述连接杆下侧设有刷体。
2.根据权利要求1所述的一种用于污水处理的高速搅拌设备，其特征在于，所述搅拌斗呈倒置圆台状。
3.根据权利要求1或2所述的一种用于污水处理的高速搅拌设备，其特征在于，所述搅拌斗内还设有加强杆，所述加强杆的两端与搅拌斗的内侧壁和搅拌轴固定连接。
4.根据权利要求1所述的一种用于污水处理的高速搅拌设备，其特征在于，当支撑板位于最低位置时，所述刷体位于污泥池底部上方1-5cm。
说明书
一种用于污水处理的高速搅拌设备
技术领域
本实用新型涉及污水处理设备技术领域，具体涉及一种用于污水处理的高速搅拌设备。
背景技术
活性污泥法是一种污水的好氧生物处理法，由英国的克拉克(Clark)和盖奇(Gage)于1912年发明。如今，活性污泥法及其衍生改良工艺是处理城市污水最广泛使用的方法。它能从污水中去除溶解性的和胶体状态的可生化有机物以及能被活性污泥吸附的悬浮固体和其他一些物质，同时也能去除一部分磷素和氮素。该法是在人工充氧条件下，对污水和各种微生物群体进行连续混合培养，形成活性污泥。利用活性污泥的生物凝聚、吸附和氧化作用，以分解去除污水中的有机污染物。
在现有技术中，单纯地利用搅拌叶片，其搅拌效果较差;且搅拌范围不可以调整，只能进行局部的搅拌，其搅动的范围过小;此外，位于污泥池底部的活性污泥因长时间得不到搅拌而结块，从而影响效果。
实用新型内容
本实用新型的目的在于提供一种用于污水处理的高速搅拌设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种用于污水处理的高速搅拌设备，包括变频电机和搅拌轴，所述搅拌轴位于污泥池内，搅拌轴与位于污泥池上方的变频电机相连接，变频电机设置在支撑板上，支撑板中间位置设有通孔，搅拌轴穿过通孔与变频电机相连接;污泥池外部侧壁上设有支撑座，所述支撑座上设有液压支柱，液压支柱的伸出端与支撑板两侧固定连接;所述搅拌轴中间设有搅拌斗，搅拌轴穿过搅拌斗，搅拌斗顶部设有开口，在搅拌斗的侧壁和底部均匀开设有若干透水孔;所述搅拌斗下方设有若干搅拌杆，搅拌杆与搅拌轴固定连接;搅拌杆下方设有连接杆，所述连接杆下侧设有刷体。
作为本实用新型进一步的方案：所述搅拌斗呈倒置圆台状。
作为本实用新型再进一步的方案：所述搅拌斗内还设有加强杆，所述加强杆的两端与搅拌斗的内侧壁和搅拌轴固定连接。
作为本实用新型再进一步的方案：当支撑板位于最低位置时，所述刷体位于污泥池底部上方1-5cm。
本实用新型的有益效果是搅拌斗和搅拌杆相互配合使用，使得搅拌效果更佳;通过液压支柱可以来调节搅拌范围;通过设置的刷体可以防止活性污泥的结块。
