申请日2015.12.14
公开(公告)日2016.06.08
IPC分类号C02F11/12; B01F7/20; B01F15/06
摘要
本实用新型涉及一种连续式污泥热水解装置，该装置包括罐体，设置在罐体内的搅拌装置，由罐体顶部贯穿进入罐体内、并沿罐体的内壁向下延伸至罐体底部的蒸汽管道，分别设置在罐体的侧壁上部和下部的温度检测装置和设置在罐体顶部的压力检测装置;其中，罐体的底部或者侧壁下部设置有进料口，罐体的侧壁上部设置有出料口，进料口和出料口处分别设置有进料阀和出料阀;蒸汽管道的进口处设置有蒸汽阀。本实用新型的连续式污泥热水解装置，通过从罐体下部进料、上部出料，并且设置具有多层桨叶的搅拌装置，实现连续输送物料进行热水解处理，处理工序简单，操作方便，提高了处理效率，为污泥热水解工艺的大规模应用提供了新的途径。

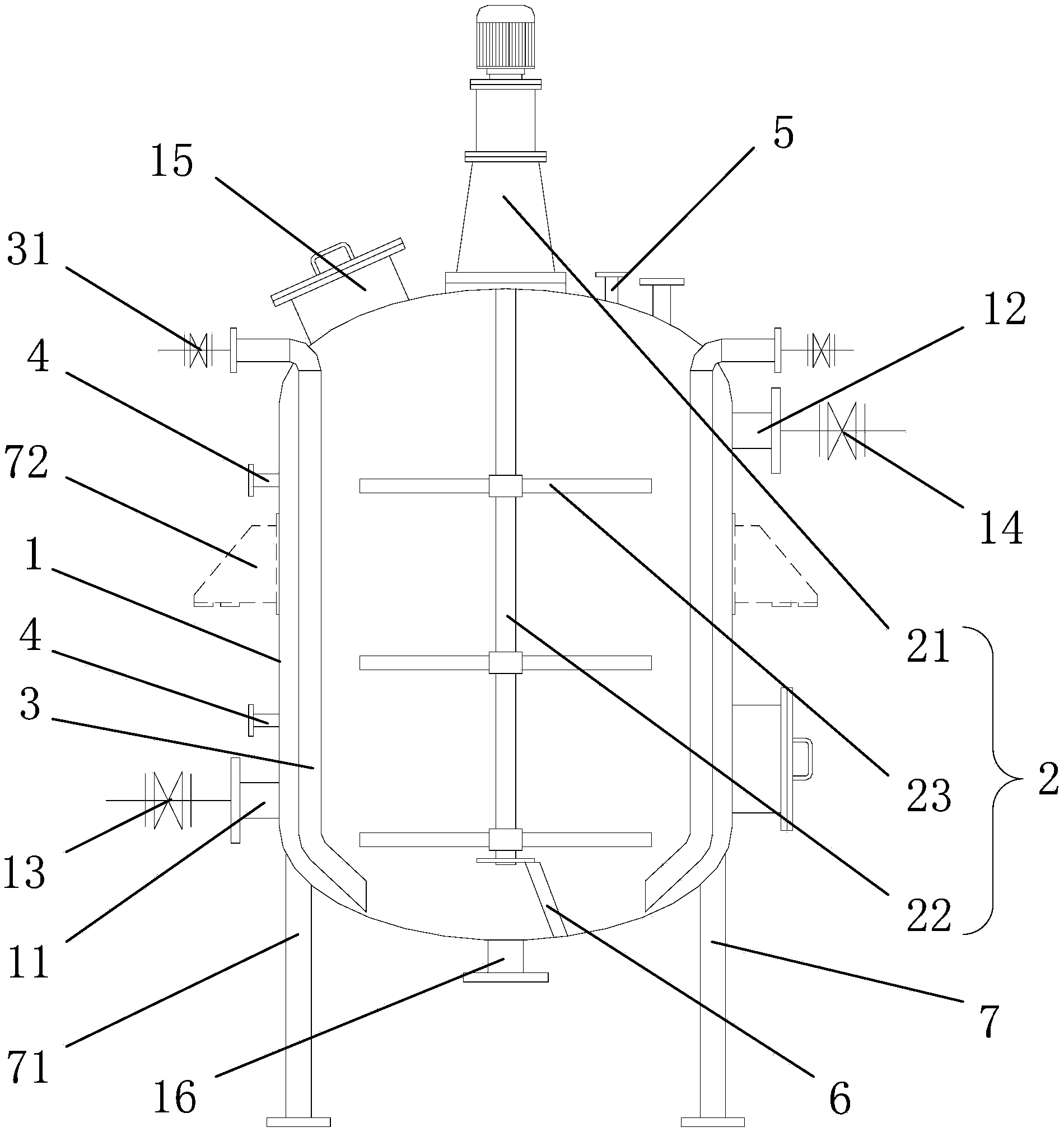

摘要附图
权利要求书
1.一种连续式污泥热水解装置，其特征在于，该装置包括：
罐体，
设置在所述罐体内的搅拌装置，
由所述罐体顶部贯穿进入所述罐体内、并沿所述罐体的内壁向下延伸至所述罐体底部的蒸汽管道，
分别设置在所述罐体的侧壁上部和下部的温度检测装置，和
设置在所述罐体顶部的压力检测装置;
其中，所述罐体的底部或者侧壁下部设置有进料口，所述罐体的侧壁上部设置有出料口，所述进料口和出料口处分别设置有进料阀和出料阀;所述蒸汽管道的进口处设置有蒸汽阀。
2.如权利要求1所述的一种连续式污泥热水解装置，其特征在于，所述罐体的顶部或者侧壁上还设置有人孔;所述罐体的底部还设置有排空口。
3.如权利要求1或2所述的一种连续式污泥热水解装置，其特征在于，所述搅拌装置包括设置在所述罐体顶部的驱动装置，一端与所述驱动装置连接、另一端向所述罐体底部延伸的搅拌轴，以及沿轴向间隔设置在所述搅拌轴上的多层桨叶。
4.如权利要求3所述的一种连续式污泥热水解装置，其特征在于，在所述罐体底部还固定设置有一倒L形的搅拌轴支架，所述搅拌轴支架与所述搅拌轴的底端活动连接。
5.如权利要求1或2或4所述的一种连续式污泥热水解装置，其特征在于，多根所述蒸汽管道沿所述罐体的周向均匀分布。
6.如权利要求5所述的一种连续式污泥热水解装置，其特征在于，该装置还包括用于支撑所述罐体的支撑装置，所述支撑装置是沿周向均匀设置在所述罐体底部的至少4个支撑腿，或者是沿所述罐体侧壁中部的周向均匀设置的至少4个耳式支座。
7.如权利要求1或2或4或6所述的一种连续式污泥热水解装置，其特征在于，所述罐体的外部还设置有夹套，所述夹套包括蒸汽进口和蒸汽出口。
说明书
一种连续式污泥热水解装置
技术领域
本实用新型涉及一种污泥环保处理装置，尤其涉及一种连续式污泥热水解装置。
背景技术
随着我国经济的快速发展，需要处理的废水越来越多，相应的污泥产量逐渐增加，这些污泥若处理不好，将对环境产生巨大危害;而且人们的环境保护意识越来越强，使环保处理标准也逐步提高。
污泥是污水处理后的产物，是一种由有机残片、细菌菌体、无机颗粒和胶体等组成的极其复杂的非均质体。污泥的主要特性是含水率高(可高达99%以上)，有机物含量高，容易腐化发臭，并且颗粒较细，比重较小，呈胶状液态。污泥是介于液体和固体之间的浓稠物，可以用泵运输，但很难通过沉降进行固液分离。而热水解处理使污泥的胶体结构和毛细结构破坏，污泥细胞破碎，细胞内部的结合水以及吸附在细胞表面的水分释放出来变成自由水，大大改善了污泥的沉降性能和脱水性能;大分子有机物进一步水解成小分子物质，有利于有机物自固相转移到液相，降低固相有机物比率，有利于固相物质的稳定化及最终处理处置。污泥在高温高压下进行热水解后，脱水性能和水溶性提高，从而可以进行深度脱水或厌氧消化等后续处理，而且与传统的热干化工艺相比，采用热水解工艺处理相同含水率的污泥的综合处理成本明显降低。
从运行方式上污泥热水解装置分为间歇式、半间歇式和连续式，目前应用最广的是间歇式污泥热水解装置。间歇式污泥热水解过程为：将一定量的污泥装入热水解罐中，在高温、高压下保持一定时间，使污泥热水解完成后再将污泥排出，并输送到下一个处理环节。这种方式操作繁琐，稳定性不够，处理效率低，不利于污泥热水解工艺的大规模应用。
实用新型内容
针对上述问题，本实用新型的目的是提供一种连续式污泥热水解装置，能够解决上述污泥热水解方式的不足，操作方便，稳定性好，提高了处理效率，为污泥热水解工艺的大规模应用提供了新的途径。
为实现上述目的，本实用新型采取以下技术方案：一种连续式污泥热水解装置，其特征在于，该装置包括：罐体，设置在所述罐体内的搅拌装置，由所述罐体顶部贯穿进入所述罐体内、并沿所述罐体的内壁向下延伸至所述罐体底部的蒸汽管道，分别设置在所述罐体的侧壁上部和下部的温度检测装置，和设置在所述罐体顶部的压力检测装置;其中，所述罐体的底部或者侧壁下部设置有进料口，所述罐体的侧壁上部设置有出料口，所述进料口和出料口处分别设置有进料阀和出料阀;所述蒸汽管道的进口处设置有蒸汽阀。
所述罐体的顶部或者侧壁上还设置有人孔;所述罐体的底部还设置有排空口。
所述搅拌装置包括设置在所述罐体顶部的驱动装置，一端与所述驱动装置连接、另一端向所述罐体底部延伸的搅拌轴，以及沿轴向间隔设置在所述搅拌轴上的多层桨叶。
在所述罐体底部还固定设置有一倒L形的搅拌轴支架，所述搅拌轴支架与所述搅拌轴的底端活动连接。
多根所述蒸汽管道沿所述罐体的周向均匀分布。
该装置还包括用于支撑所述罐体的支撑装置，所述支撑装置是沿周向均匀设置在所述罐体底部的至少4个支撑腿，或者是沿所述罐体侧壁中部的周向均匀设置的至少4个耳式支座。
所述罐体的外部还设置有夹套，所述夹套包括蒸汽进口和蒸汽出口。
本实用新型由于采取以上技术方案，其具有以下优点：1、本实用新型的连续式污泥热水解装置，通过从罐体下部进料、上部出料，并且设置具有多层桨叶的搅拌装置，实现连续输送物料进行热水解处理，处理工序简单，操作方便，提高了处理效率，为污泥热水解工艺的大规模应用提供了新的途径。2、本实用新型的连续式污泥热水解装置，蒸汽进气均匀，污泥水解充分，对污泥适应性强。3、本实用新型的连续式污泥热水解装置，通过设置搅拌轴支架，搅拌装置运行平稳，污泥热水解效果更加稳定。
