申请日2015.12.14
公开(公告)日2016.05.18
IPC分类号C02F9/12
摘要
本实用新型属于水处理技术领域，尤其涉及一种集成式水处理装置，包括配电箱，所述配电箱一侧设有储物仓，其特征在于：还包括水塔、储水箱、罐装水箱，所述储水箱上端设有进水管，所述储水箱通过出水管与所述水塔相连，所述水塔通过罐装水管与所述罐装水箱相连，所述水塔一侧与管网端相连接，所述出水管底部设有出水泵，所述进水管底部设有进水泵，所述罐装水管底部设有阀门，本实用新型采用集成式水处理装置，将水质的采集、检测、处理、净化、存储等操作集成为一体，变工程施工为设备生产，不仅可免去工程施工的麻烦，同时又能满足用户的需求。

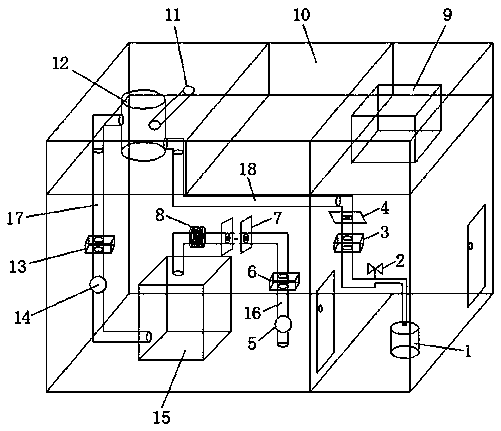

摘要附图
权利要求书
1.一种集成式水处理装置，包括配电箱，所述配电箱一侧设有储物仓，其特征在于：还包括水塔、储水箱、罐装水箱，所述储水箱上端设有进水管，所述储水箱通过出水管与所述水塔相连，所述水塔通过罐装水管与所述罐装水箱相连，所述水塔一侧与管网端相连接，所述出水管底部设有出水泵，所述进水管底部设有进水泵，所述罐装水管底部设有阀门。
2.根据权利要求1所述的一种集成式水处理装置，其特征在于：所述进水泵上部沿水流方向至所述储水箱依次设有一级检测器、进水管过滤膜、电磁水处理器。
3.根据权利要求1所述的一种集成式水处理装置，其特征在于：所述出水泵与所述水塔之间设有二级检测器。
4.根据权利要求1所述的一种集成式水处理装置，其特征在于：所述水塔下部沿水流方向至所述阀门依次设有罐装水过滤膜和三级检测器。
5.根据权利要求2所述的一种集成式水处理装置，其特征在于：所述进水管过滤膜为2-6层。
6.根据权利要求4所述的一种集成式水处理装置，其特征在于：所述罐装水过滤膜为双层。
说明书
一种集成式水处理装置
技术领域
本实用新型属于水处理技术领域，尤其涉及一种集成式水处理装置。
背景技术
饮水工程是农村重要的基础设施，关系到农村居民的生存、生活和生产等切身利益，据世界卫生组织的资料,在发展中国家，80%的疾病是由不安全的水和恶劣的卫生条件造成的，妇女儿童受危害最严重。目前，我国农村的饮水设施以小型工程的形式建设为主，供水方式传统落后且较为分散，与城市供水有相当的差别，已不适于乡镇与农村，不仅水质的安全不易保障，而且对于水质检测、处理及水务管理都很不方便。
发明内容
为了解决上述技术问题，本实用新型提供一种可保障水质安全，且可方便实现水质检测、处理及水务管理的集成式水处理装置，包括配电箱，所述配电箱一侧设有储物仓，其特征在于：还包括水塔、储水箱、罐装水箱，所述储水箱上端设有进水管，所述储水箱通过出水管与所述水塔相连，所述水塔通过罐装水管与所述罐装水箱相连，所述水塔一侧与管网端相连接，所述出水管底部设有出水泵，所述进水管底部设有进水泵，所述罐装水管底部设有阀门。
所述进水泵上部沿水流方向至所述储水箱依次设有一级检测器、进水管过滤膜、电磁水处理器。
所述出水泵与所述水塔之间设有二级检测器。
所述水塔下部沿水流方向至所述阀门依次设有罐装水过滤膜和三级检测器。
所述进水管过滤膜为2-6层。
所述罐装水过滤膜为双层。
本实用新型的有益效果为：
1、本实用新型采用集成式水处理装置，将水质的采集、检测、处理、净化、存储等操作集成为一体，变工程施工为设备生产，不仅可免去工程施工的麻烦，同时又能满足用户的需求。
2、本装置的水处理系统可实现实时在线检测，代替了传统的为专业实验室送检的方式，既方便又及时，省时省力。
3、本装置采用电磁水处理，处理工艺为物理处理法，代替了传统的采用絮凝沉淀与杀菌等化学方式处理，操作简便灵活，同时也避免了饮用水的二次污染问题。
4、本装置可以远程实时监测，大大缓解了农村缺乏专职水务管理人员的矛盾，从而为饮用水的专业化管理提供了保障，同时也完善了饮用水安全的解决方案。
