申请日2015.12.14
公开(公告)日2016.05.18
IPC分类号F24D17/00; F28D15/02
摘要
本实用新型公开了一种废水余热即时回收即时利用的节能装置，属于能源利用技术领域。包括废热水积水槽、废热水排水汇集管、毛发杂物过滤器、废热热回收装置、污水总管、柱形热管换热棒、自来水供水管、淋浴喷头和热水供水管。本实用新型在公共洗浴中心或公共浴池的废热下水排水同时，对自来水进行预热，被预热的自来水即时用于淋浴供水的冷热水混水系统中，达到废热即时回收即时利用的目的。回收热量及时，废热水刚排至地面即时被回收，回收热量多;换热采取热管换热棒，表面光滑不易结垢及附着物，易于清洗，换热效果好;回收环节不耗能;回收热量即时被应用到正在使用的淋浴系统，自来水混水供应环节进行预热方面上，降低了淋浴系统的耗热量。
摘要附图
权利要求书
1.一种废水余热即时回收即时利用的节能装置，其特征在于：包括污水总管(1)、废污水排出口(2)、自来水入口(3)、废热热回收装置(4)、柱形热管换热棒(5)、预热后自来水出口(6)、毛发杂物过滤器(7)、废热水排水汇集管(8)、经预热的自来水供水管(9)、废热水积水槽(10)、淋浴喷头(11)和热水供水管(12)，所述的废热水积水槽(10)通过废热水排水汇集管(8)与毛发杂物过滤器(7)连接废热热回收装置(4)，废热热回收装置(4)通过废污水排出口(2)连接污水总管(1);自来水入口(3)通过管路连接废热热回收装置(4)，废热热回收装置(4)通过管路连接热水供水管(12)，组成淋浴供水的冷热水混水系统。
说明书
一种废水余热即时回收即时利用的节能装置
技术领域
本实用新型属于能源利用技术领域，具体涉及一种废水余热即时回收即时利用的节能装置。
背景技术
浴池淋浴后废热水直接排掉，浪费大量热量资源;传统回收仅限于综合废热水集中收集，利用污水源热泵回收，热量回收不及时，回收不完全，回收应用环节仅为水箱水温提高，有时水箱温度已达标，便出现耗能回收了余热但却不能应用，也是一种二次能源浪费。
实用新型内容
为解决现有技术存在的上述问题，本实用新型要设计一种安装于洗浴间汇流废热水排水管道上的废水余热即时回收即时利用的节能装置，在公共洗浴中心，公共浴池的废热下水排水同时，对自来水进行预热，被预热的自来水即时用于淋浴供水的冷热水混水系统中，达到废热即时回收即时利用的目的。

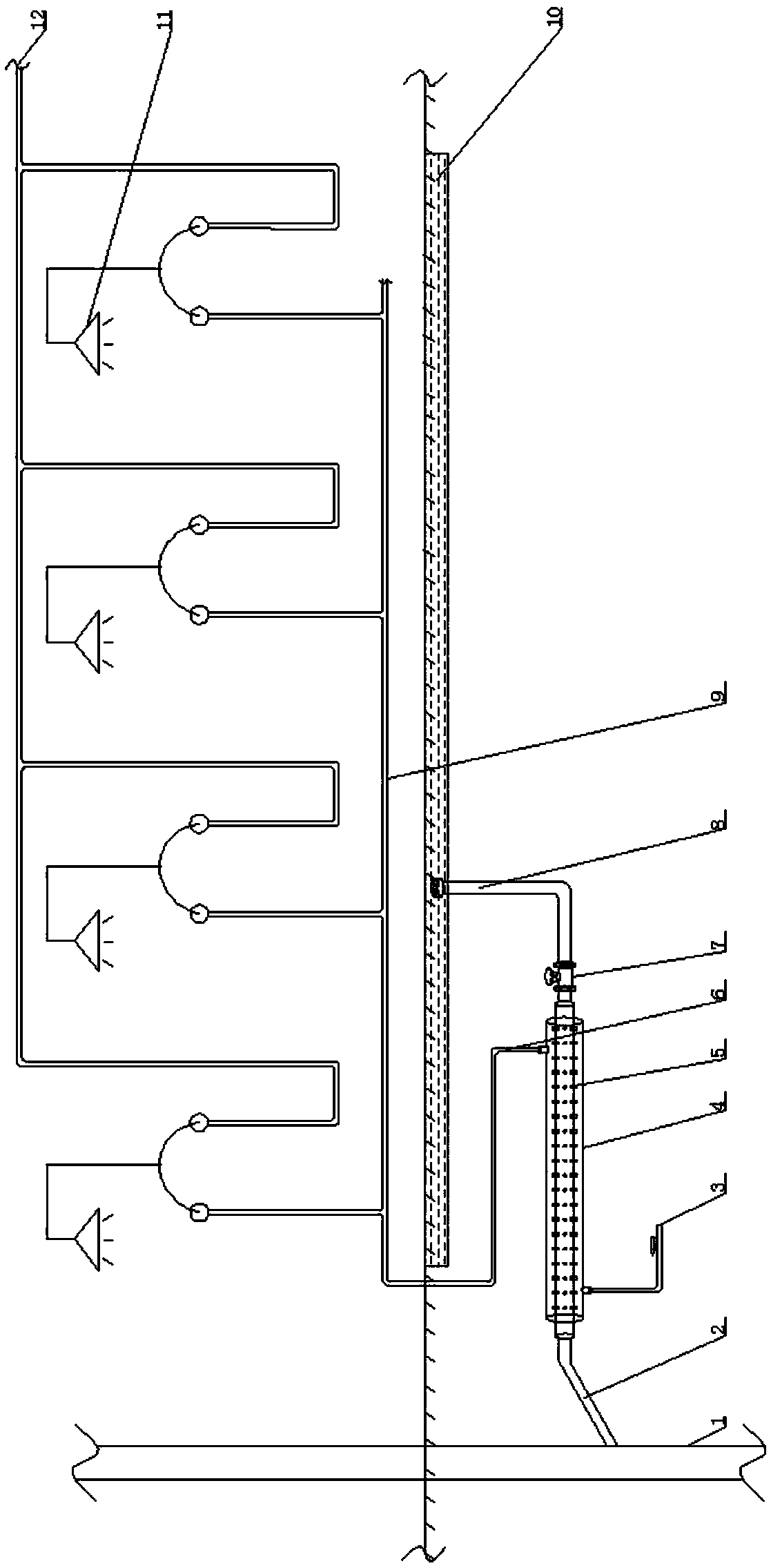

本实用新型是通过以下技术方案实现的，整个装置是由废热水积水槽、废热水排水汇集管、毛发杂物过滤器、废热热回收装置、污水总管、柱形热管换热棒、自来水供水管、淋浴喷头、热水供水管等组成。浴池淋浴后废热水经废热水积水槽与废热水排水汇集管进入毛发杂物过滤器中，毛发类杂物被去除，过滤后的废热水进入废热热回收装置，通过柱形热管换热棒对自来水进行加热，被回收热量的废热水排到污水总管;自来水通过自来水入口进入废热热回收装置被预热，被预热的自来水通过预热后自来水出口与热水供水管组成淋浴供水的冷热水混水系统。
与现有技术相比，本实用新型具有以下有益效果：
本实用新型回收热量及时，废热水刚排至地面即时被回收，回收热量多，避免了集中回收热量散失多的缺点;本实用新型回收环节不耗能，避免了集中回收需要额外耗能的缺点;本实用新型的换热采取热管换热棒，表面光滑不易结垢及附着物，易于清洗，换热效果好;本实用新型回收热量即时被应用到正在使用的淋浴系统，自来水混水供应环节进行预热方面上，大大降低了淋浴系统的耗热量。
