本实用新型公开了一种新型废水储水箱，包括储水仓、粗过滤网、细过滤网、碳棒、沉降室和超声波装置，所述储水仓顶端设有粗过滤网，所述粗过滤网的过滤筛孔为20～50㎜2，所述粗过滤网与储水仓为滑动连接，所述粗过滤网下方的储水仓内设有细过滤网，所述细过滤网的过滤筛孔为10～20㎜2，所述细过滤网与储水仓固定连接，所述储水仓内设有若干根碳棒，所述储水仓底部设有一漏斗形沉降室，所述沉降室内设有防扰动片，所述储水箱的外部设有一超声波装置，与现有技术相比，更注重对废水的清洁过滤，操作简单，不易出故障，能够根据实际使用情况进行清理，高效节能。
摘要附图
权利要求书
1.一种新型废水储水箱，其特征在于：包括储水仓(1)、粗过滤网(2)、细过滤网(3)、碳棒(4)、沉降室(5)和超声波装置(6)，所述储水仓(1)顶端设有粗过滤网(2)，所述粗过滤网(2)的过滤筛孔为20～50㎜2，所述粗过滤网(2)与储水仓(1)为滑动连接，所述粗过滤网(2)下方的储水仓(1)内设有细过滤网(3)，所述细过滤网(3)的过滤筛孔为10～20㎜2，所述细过滤网(3)与储水仓(1)固定连接，所述储水仓(1)内设有若干根碳棒(4)，所述储水仓(1)底部设有一漏斗形沉降室(5)，所述沉降室(5)内设有防扰动片(7)，所述储水箱的外部设有一超声波装置(6)。
2.如权利要求1所述的一种新型废水储水箱，其特征在于：所述储水仓(1)顶部的前端设有进水孔(8)，后端设有溢水孔(9)。
3.如权利要求1至2中任一项所述的一种新型废水储水箱，其特征在于：所述储水仓(1)中下部，沉降室(5)上方设有出水孔(10)，所述沉降室(5)底部设有排垢孔，排垢孔所连接的排垢管道上设有截止阀(11)。
说明书
一种新型废水储水箱
【技术领域】
本实用新型涉及节水储水箱的技术领域，特别是一种新型废水储水箱。
【背景技术】
如今选择废水再利用的用户越来越多了，但废水中的杂质相比自来水要多很多。其储水装置需要考虑将滤渣和沉淀物进行及时或定期排除储水装置，使储水装置能保持一个动态的平衡，解决过滤物、沉淀物和漂浮物。
目前的储水箱设计的过于简单，无法有效解决该问题，认为冲马桶的水可以脏点，但这样很容易滋生大量细菌等，对卫生不利。
【实用新型内容】
本实用新型的目的就是解决现有技术中的问题，提出一种新型废水储水箱，有一定的处理沉淀物、漂浮物等功能。
为实现上述目的，本实用新型提出了一种新型废水储水箱，包括储水仓、粗过滤网、细过滤网、碳棒、沉降室和超声波装置，所述储水仓顶端设有粗过滤网，所述粗过滤网的过滤筛孔为20～50㎜2，所述粗过滤网与储水仓为滑动连接，所述粗过滤网下方的储水仓内设有细过滤网，所述细过滤网的过滤筛孔为10～20㎜2，所述细过滤网与储水仓固定连接，所述储水仓内设有若干根碳棒，所述储水仓底部设有一漏斗形沉降室，所述沉降室内设有防扰动片，所述储水箱的外部设有一超声波装置。
作为优选，所述储水仓顶部的前端设有进水孔，后端设有溢水孔。
作为优选，所述储水仓中下部，沉降室上方设有出水孔，所述沉降室底部设有排垢孔，排垢孔所连接的排垢管道上设有截止阀。
本实用新型的有益效果：本实用新型针对的废水主要为洗衣废水和洗簌废水，不针对厨房废水等，通过在该废水储水箱的储水仓内加置碳棒，用于吸附水中的漂浮物，实现净化，而水中的固体杂质会沉入沉降室中，沉降室内的防扰动片，能使沉降室内的水流稳定，防止固体颗粒在水中扬起，定期可以利用超声波进行去污垢，定期取出粗过滤网清理杂质，与现有技术相比，更注重对废水的清洁过滤，操作简单，不易出故障，能够根据实际使用情况进行清理，高效节能。

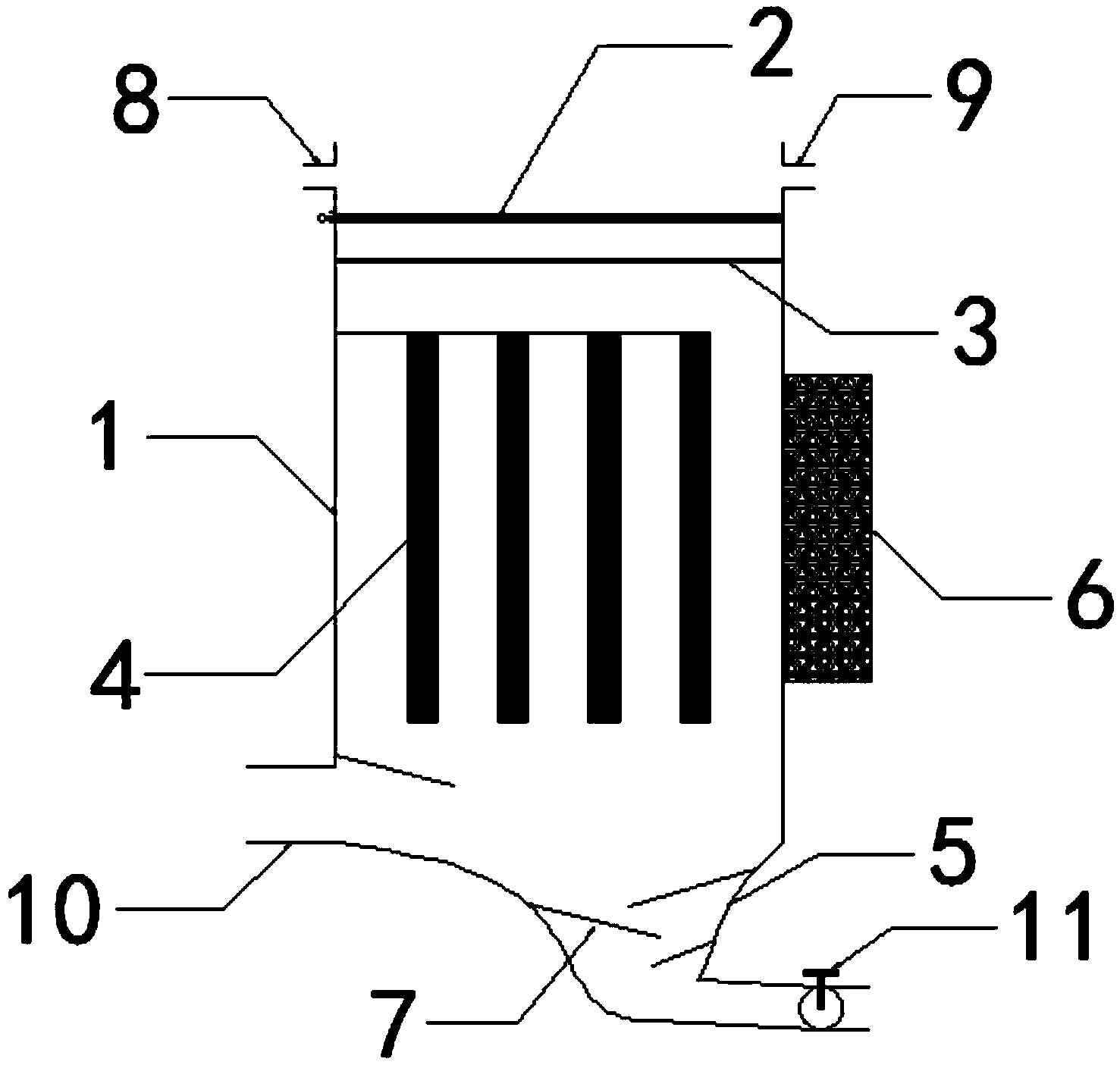

本实用新型的特征及优点将通过实施例结合附图进行详细说明
