申请日2015.12.13
公开(公告)日2016.07.06
IPC分类号C02F9/14; C02F1/32
摘要
本实用新型公开了一种设有消毒装置的节能环保型污水处理设备，包括箱体，箱体的左侧设置有气浮池，气浮池的顶部设置有浮渣池，气浮池的下方设置有生化池，支撑板的下方设置有曝气管，曝气管的下方安装有穿孔排水管，箱体的中部设置有沉淀池，箱体的右侧设置有污泥储存池，沉淀池的中部设置有竖流沉淀器，污泥储存池的下方还设置有设备间，出水口通过连通口连接至平衡池，平衡池通过导流口与消毒装置连接。本实用新型使用寿命长、处理效率高、净水效果好，适用于对含有有机物和悬浮物浓度较高的污水处理，能有效的除去污水中的有机物和悬浮物，使出水水质达到排放标准。

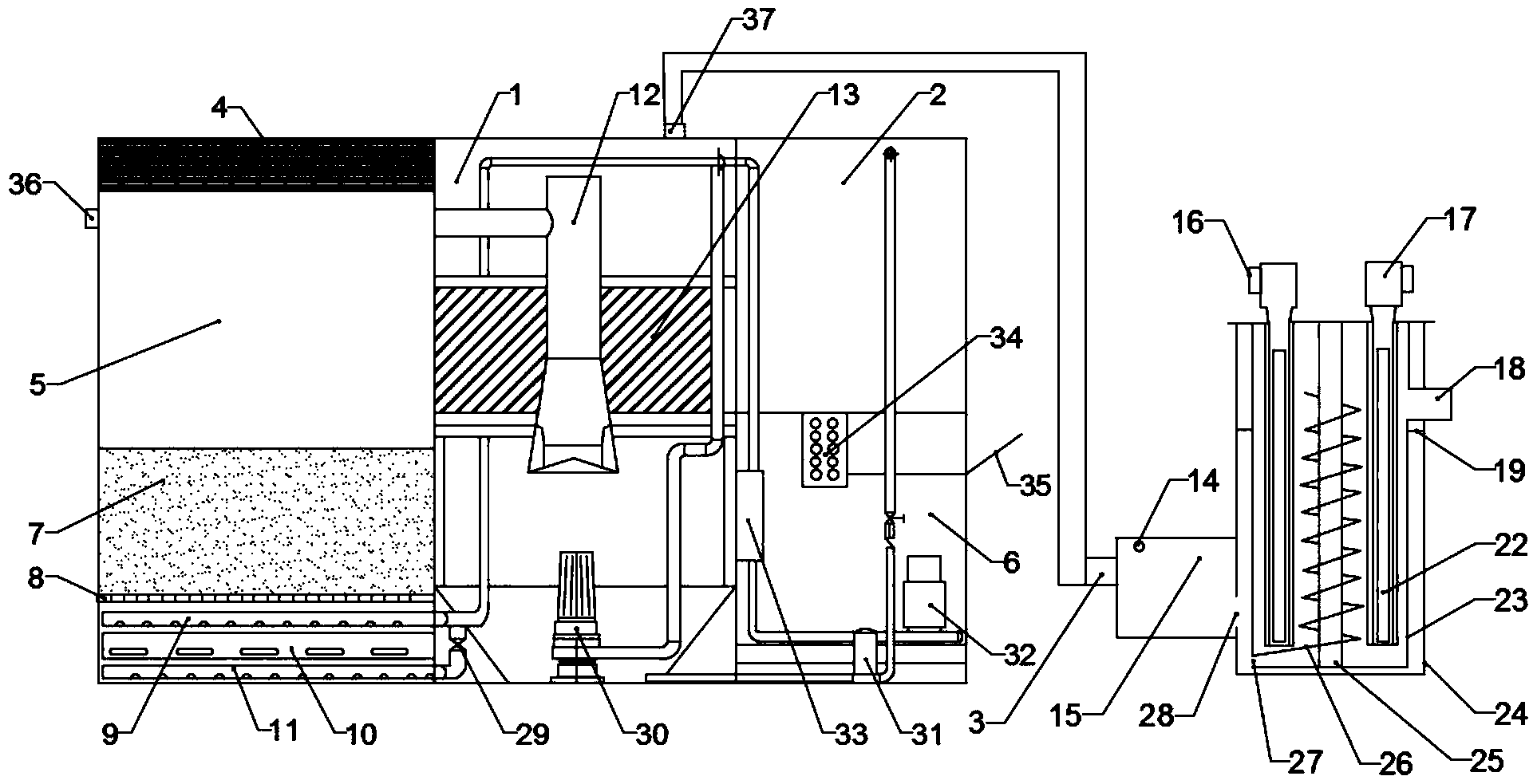

摘要附图
权利要求书
1.一种设有消毒装置的节能环保型污水处理设备，包括箱体，其特征在于，所述箱体的左侧设置有气浮池(5)，所述气浮池(5)的左侧壁上设置有进水口(36),所述气浮池(5)的顶部设置有浮渣池(4)，所述气浮池(5)的下方设置有生化池(7)，在生化池(7)的下方安装有支撑板(8)，所述支撑板(8)的下方设置有曝气管(9)，曝气管(9)的下方安装有穿孔排水管(10)，反冲洗曝气管(11)安装在穿孔排水管(10)的下部;所述箱体的中部设置有沉淀池(1)，所述沉淀池(1)的顶部侧壁上开设有出水口(37)，所述箱体的右侧设置有污泥储存池(2)，沉淀池(1)与污泥储存池(2)通过污泥泵(31)的进出口管连通，所述沉淀池(1)的中部设置有竖流沉淀器(12)，所述竖流沉淀器(12)的四周设置有斜管(13)，所述沉淀池(1)的底部设置有污泥回流泵(30)，污泥回流泵(30)的出口管与气浮池(5)相连通;所述污泥储存池(2)的下方还设置有设备间(6)，沉淀池(1)与设备间(6)之间的隔板上还设置有检修孔(33)，所述设备间(6)内还安装有控制柜(34);所述出水口通过连通口(3)连接至平衡池(15)，所述平衡池(15)的侧壁上设置有溢流口(14)，所述平衡池(15)通过导流口(28)与消毒装置连接，所述消毒装置包括井壁(24)，所述井壁(24)的中央位置设置有立柱(25)，所述立柱(25)的周边设置有若干个微波发生器和紫外线发生器，紫外线发生器是在谐振腔(21)里装有若干支紫外线灯管(22)，谐振腔(21)外套有一个圆柱形石英玻璃套管(20)，微波发生器设置在紫外线发生器的顶端并位于水平面的上部，微波发生器是在传导器(17)上安装磁控管(16)，微波发生器和紫外线发生器的外侧设置有紫外消毒器外筒(23)，所述紫外消毒器外筒(23)的底部与螺旋形导流隔板(26)之间设置有导流入口(27)，所述紫外消毒器外筒(23)侧壁上方设置有出水口(18)伸出井壁(24)外。
2.根据权利要求1所述的一种设有消毒装置的节能环保型污水处理设备，其特征在于，所述生化池(7)内设置有生化滤床。
3.根据权利要求1所述的一种设有消毒装置的节能环保型污水处理设备，其特征在于，所述曝气管(9)和反冲洗曝气管(11)之间的管路上还设置有反冲洗曝气管控制阀(29)。
4.根据权利要求1所述的一种设有消毒装置的节能环保型污水处理设备，其特征在于，所述控制柜(34)连接光伏电池(35)，光伏电池(35)设置在箱体的外侧。
5.根据权利要求1所述的一种设有消毒装置的节能环保型污水处理设备，其特征在于，所述螺旋形导流隔板(26)安装在立柱(25)的周围。
6.根据权利要求1所述的一种设有消毒装置的节能环保型污水处理设备，其特征在于，所述紫外消毒器外筒(23)与井壁(24)之间还设置有隔板(19)。
说明书
一种设有消毒装置的节能环保型污水处理设备
技术领域
本实用新型涉及污水处理相关技术领域，具体是一种设有消毒装置的节能环保型污水处理设备。
背景技术
当今世界，水资源不足和污染构成的水源危机已成为任何一个国家在政策、经济和技术上所面临的复杂问题和社会经济发展的主要制约因素;由于水资源的短缺，促使人们寻找新的水源以解决不断扩大的对水的需求问题。在这个过程中，处理后的污水回用纳入了人们的视线。在对水处理后回用的不断摸索的过程中，发现一些污染杂质成分处理比较简单或污染物性质比较接近或污染程度不深的污水，可以采用相同或相似的处理工艺进行处理后回用。
但是现有的水处理设备占地面积大、净水效果差，其中不少设备根本不带污水的消毒装置，即使含有消毒功能，但一般采用的是明渠过流的形式，调节流量的设备复杂，设备的核心部件紫外线灯管有电极，其缺点是光电转换率低，发光效率随着使用时间逐步衰减，这种设备需要频繁的更换灯管，维修周期短而且费用大;同时传统的生物膜工艺大多是在池中悬挂弹性填料，弹性填料具有较大的表面积，有利于微生物的附着，使池中微生物的浓度增加，对有机物的具有较好的去除效果，但微生物大部分附着于弹性填料上，池中污泥量较小，使其对悬浮物的吸附作用减弱，因此出水比较浑浊，不能满足现代化社会更高的要求。
实用新型内容
本实用新型的目的在于提供一种设有消毒装置的节能环保型污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种设有消毒装置的节能环保型污水处理设备，包括箱体，所述箱体的左侧设置有气浮池，所述气浮池的左侧壁上设置有进水口,所述气浮池的顶部设置有浮渣池，所述气浮池的下方设置有生化池，在生化池的下方安装有支撑板，所述支撑板的下方设置有曝气管，曝气管的下方安装有穿孔排水管，反冲洗曝气管安装在穿孔排水管的下部;所述箱体的中部设置有沉淀池，所述沉淀池的顶部侧壁上开设有出水口，所述箱体的右侧设置有污泥储存池，沉淀池与污泥储存池通过污泥泵的进出口管连通，所述沉淀池的中部设置有竖流沉淀器，所述竖流沉淀器的四周设置有斜管，所述沉淀池的底部设置有污泥回流泵，污泥回流泵的出口管与气浮池相连通;所述污泥储存池的下方还设置有设备间，沉淀池与设备间之间的隔板上还设置有检修孔，所述设备间内还安装有控制柜;所述出水口通过连通口连接至平衡池，所述平衡池的侧壁上设置有溢流口，所述平衡池通过导流口与消毒装置连接，所述消毒装置包括井壁，所述井壁的中央位置设置有立柱，所述立柱的周边设置有若干个微波发生器和紫外线发生器，紫外线发生器是在谐振腔里装有若干支紫外线灯管，谐振腔外套有一个圆柱形石英玻璃套管，微波发生器设置在紫外线发生器的顶端并位于水平面的上部，微波发生器是在传导器上安装磁控管，微波发生器和紫外线发生器的外侧设置有紫外消毒器外筒，所述紫外消毒器外筒的底部与螺旋形导流隔板之间设置有导流入口，所述紫外消毒器外筒侧壁上方设置有出水口伸出井壁外。
作为本实用新型进一步的方案：所述生化池内设置有生化滤床。
作为本实用新型再进一步的方案：所述曝气管和反冲洗曝气管之间的管路上还设置有反冲洗曝气管控制阀。
作为本实用新型再进一步的方案：所述控制柜连接光伏电池，光伏电池设置在箱体的外侧。
作为本实用新型再进一步的方案：所述螺旋形导流隔板安装在立柱的周围。
作为本实用新型再进一步的方案：所述紫外消毒器外筒与井壁之间还设置有隔板。
与现有技术相比，本实用新型的有益效果是：
本实用新型使用寿命长、处理效率高、净水效果好，适用于对含有有机物和悬浮物浓度较高的污水处理，能有效的除去污水中的有机物和悬浮物，使出水水质达到排放标准。
1、将气浮池和生化池上下设置，使气浮池和生化池可协同作用，位于处理池上部的气浮池在大量去除藻类的同时，还能够对处理水大量充氧，为位于处理池下部的生化池提供有利条件，生化池又可为气浮池提供良好的布水条件，提高负荷、减少占地面积、改善气浮效果，提高了污水处理效果。
2、具有消毒作用，其中溢流口的设置使得流入消毒装置的水始终处于均衡状态，消毒装置的结构既能够延长水与紫外线的接触时间，也能够使水得到紫外光的近距离照射，杀菌效果更好。
3、开启污泥泵即可将沉淀池底部的污泥抽到污泥储存池沉淀，污泥产出量少，保护了周围的环境。
4、利用光伏电池将太阳能转化为电能，维持污水处理设备的正常运行，节能环保，有效节约了能源。
