申请日2015.12.10
公开(公告)日2016.05.11
IPC分类号C02F9/02; B01F7/18; B01D29/03; B01D29/58
摘要
本实用新型涉及一种工业废水回收循环利用系统。一种工业废水回收循环利用系统，包括废水收集装置、废水过滤装置、搅拌桶和泥料储蓄池;所述废水收集装置包括数个横向等距间隔设置的废水池，所述废水池的上方设置有压滤机，所述废水收集装置还包括有排水管，所述排水管上设置有支管，所述支管分别与数个废水池相连通，所述排水管、废水过滤装置、搅拌桶和泥料储蓄池依次连通;所述搅拌桶包括桶体，所述桶体一侧设置有第一进水管，另一侧设置有出料管，所述桶体的上盖处设置有进料管和电机，所述桶体的内部设置有搅拌器，所述电机和搅拌器相连。该系统过滤水效果好，能实现废水的有效回收，节约用水，重复利用资源。

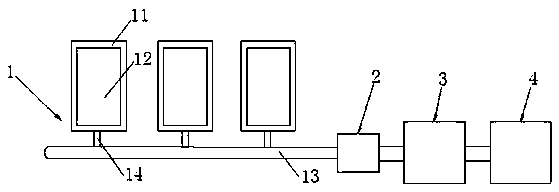

摘要附图
权利要求书
1.一种工业废水回收循环利用系统，其特征在于：包括废水收集装置(1)、废水过滤装置(2)、搅拌桶(3)和泥料储蓄池(4);所述废水收集装置(1)包括数个横向等距间隔设置的废水池(11)，所述废水池(11)的上方设置有压滤机(12)，所述废水收集装置(1)还包括有排水管(13)，所述排水管(13)上设置有支管(14)，所述支管(14)分别与数个废水池(11)相连通，所述排水管(13)、废水过滤装置(2)、搅拌桶(3)和泥料储蓄池(4)依次连通;所述搅拌桶(3)包括桶体(30)，所述桶体(30)一侧设置有第一进水管(31)，另一侧设置有出料管(33)，所述桶体(30)的上盖处设置有进料管(32)和电机(35)，所述桶体(30)的内部设置有搅拌器(34)，所述电机(35)和搅拌器(34)相连。
2.根据权利要求1所述的一种工业废水回收循环利用系统，其特征在于：所述废水过滤装置(2)包括支架(21)和过滤器本体(22)，所述过滤器本体(22)中部设有第二进水管(23)，过滤器本体(22)上端一侧上设有出水管(24)，所述第二进水管(23)出水口位于过滤器本体(22)底部，所述过滤器本体(22)内部从下至上依次设有第一过滤网(25)、第二过滤网(26)，所述过滤器本体(22)下端设有密封盖(27)，所述密封盖(27)与支架(21)之间设有调节杆(28)。
说明书
一种工业废水回收循环利用系统
技术领域
本实用新型涉及一种工业废水回收循环利用系统。
背景技术
陶瓷行业废水主要产生于生产过程中的球磨(洗球)、压滤机滤布清洗、施釉(清洗)、喷雾干燥、磨边抛光等工序，另外在原料运输洒落及厂内地面粉尘被雨水冲刷时也带来一定的高浊度、高悬浮物废水，此类废水有机物浓度虽然较低，但各工序生产过程中部分物料进入水中，致使排水中悬浮物质量浓度最高可达5000mg/L以上，属于高浊度生产废水。废水中部分悬浮物颗粒很小，废水中的悬浮物主要是粒径<150μm的固体颗粒比例很大，接近胶体离子的直径，沉降分离困难，需要在药物絮凝情况下才能快速沉降。而一旦沉降，因悬浮颗粒多为无机粒子，沉积物含水率低，流动性差，特别是在废水处理的构筑物发生沉降淤积，给清理带来许多困难。由于各陶瓷厂管理水平差异较大，车间布局乃至排水管道，沟渠的坡度，长短不同，造成各厂的总排水口陶瓷废水的悬浮物浓度普遍为1000～1×104mg/L左右，淤塞管道，污染水体，必须治理。
陶瓷加工行业水量大，动辄每天几万吨，目前一般采用集中处理达标排放工艺，或者简单的废水处理后回用，不仅造成水资源的浪费，而且污染环境，产生的污泥因为成分复杂，回收使用难度较大。如何能有效的对污水或废水进行处理，回收利用，节约资源，成为本领域技术人员不断追求的技术问题。
实用新型内容
为了解决上述技术问题，本实用新型提供一种工业废水回收循环利用系统，该系统过滤水效果好，能实现废水的有效回收，节约用水，重复利用资源。
本实用新型的技术方案如下：
一种工业废水回收循环利用系统，包括废水收集装置、废水过滤装置、搅拌桶和泥料储蓄池;所述废水收集装置包括数个横向等距间隔设置的废水池，所述废水池的上方设置有压滤机，所述废水收集装置还包括有排水管，所述排水管上设置有支管，所述支管分别与数个废水池相连通，所述排水管、废水过滤装置、搅拌桶和泥料储蓄池依次连通;所述搅拌桶包括桶体，所述桶体一侧设置有第一进水管，另一侧设置有出料管，所述桶体的上盖处设置有进料管和电机，所述桶体的内部设置有搅拌器，所述电机和搅拌器相连。
其中，所述废水过滤装置包括支架和过滤器本体，所述过滤器本体中部设有第二进水管，过滤器本体上端一侧上设有出水管，所述第二进水管出水口位于过滤器本体底部，所述过滤器本体内部从下至上依次设有第一过滤网、第二过滤网，所述过滤器本体下端设有密封盖，所述密封盖与支架之间设有调节杆。
本实用新型具有如下有益效果：
1、本实用新型的结构简单、使用方便。
2、本实用新型滤水效果好，能实现废水的有效回收，节约用水，重复利用资源。
3、本实用新型具有高效、快速、可靠地净化陶瓷废水的优点。
