申请日2015.12.08
公开(公告)日2016.04.27
IPC分类号C02F1/44; B01D61/00
摘要
本发明公开了一种水处理超微分离机设备振动平衡板，该平衡板本体为360°圆形。所述平衡板上设有传递振动的扭力杆、固定装置轴孔、扭力杆稳定减震器、振动电机固定装置动能孔和配重器，所述平衡板体覆盖减震隔音涂硅胶保护层;本发明产品振动平衡板，能以圆心为中心点，为传动部件扭力杆能量传递提供最佳解决方案，有效降低了能量损耗，提高了超微分离机水处理设备的工作效率。

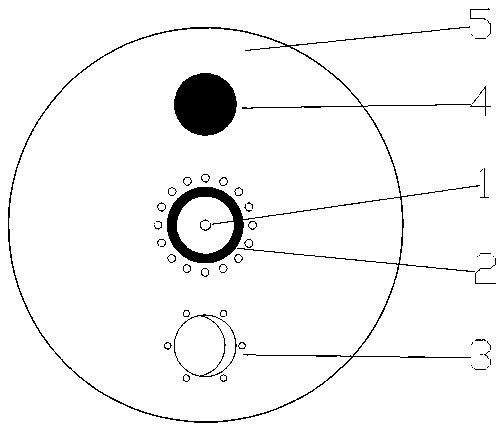

摘要附图
权利要求书
1.一种水处理超微分离机设备振动平衡板，包括平衡板本体，其特征是：所述平衡板本体为360°的圆形板体，在所述平衡板本体上设有扭力杆固定装置轴孔，轴孔内放置扭力杆、扭力杆稳定减震器、振动电机固定装置动能孔和配重器;所述扭力杆稳定减震器同心设置在扭力杆的外部。
2.根据权利要求1所述的一种水处理超微分离机设备振动平衡板，其特征是：所述扭力杆固定装置轴孔位于平衡板本体的圆心位置，所述振动电机固定装置动能孔和配重器设置在同一径向上。
3.根据权利要求1所述的一种水处理超微分离机设备振动平衡板，其特征是：所述的平衡板本体覆盖有涂硅橡胶保护层。
说明书
一种水处理超微分离机设备振动平衡板
技术领域
本发明涉及水处理膜工艺设备领域，是自行设计发明并应用于水处理膜分离工艺设备上新型振动平衡板。
背景技术
随着国家经济发展，工厂林立，水污染治理已经到了刻不容缓的地步，水污染治理技术中，膜工艺拥有占地小，人工成本低，污水分离效果好的特点，受到国家相关部门和治理企业越来越多的重视。目前国内外现有膜处理设备存在工装繁杂、制造成本高的这一状况。
发明内容
本发明克服现有技术的不足，提供一种全新的水处理设备超微分离机振动平衡板，结构简单，把能力传递损耗降到最低，提高了减震效果，噪声降至最低。
本发明所述一种水处理超微分离机设备振动平衡板，包括平衡板本体，所述平衡板本体为360°的圆形板体，在所述平衡板本体上设有扭力杆固定装置轴孔，轴孔内放置扭力杆、扭力杆稳定减震器、振动电机固定装置动能孔和配重器;所述扭力杆稳定减震器同心设置在扭力杆的外部。
所述扭力杆固定装置轴孔位于平衡板本体的圆心位置，所述振动电机固定装置动能孔和配重器设置在同一径向上。
所述的平衡板本体覆盖有涂硅橡胶保护层。
本发明采用以上技术方案与现有技术相比，具有以下技术效果：
超微分离机振动平衡板制作材料采用高耐磨抗疲劳金属，耐轴承向超高频剪切力;振动平衡板采用360°圆形设计，改变目前国内外方形或六边形设计;方形和六边形设计力沿弧线来回运动时带来了更多的冗波冲击力，使设备更易发生共颤，振动噪声更大，能量损失更大。而360°圆形很好的克服了以上缺点，使设备始终沿圆弧线以更低冗波冲击，更低的动能和更低噪声运行，提高设备使用寿命。
