申请日2015.12.03
公开(公告)日2016.02.24
IPC分类号G05D9/12
摘要
本发明公开了一种离交系统污水液位浮球控制装置，其包括：固定在一平面上且高于污水液位的支架、与支架固定连接的中空管、可伸入到中空管内并可垂直往复移动的传动杆、以及与中空管并列设置且相邻的液位控制杆，其中传动杆底端与空心球相连接，而顶端则与传动活塞相连接，且液位控制杆设置有第一水位传感器、和第二水位传感器。本发明能够自动化作业，低压控制，安全系数高;故障低，成本低，耐腐蚀，使用寿命长;检修方便。

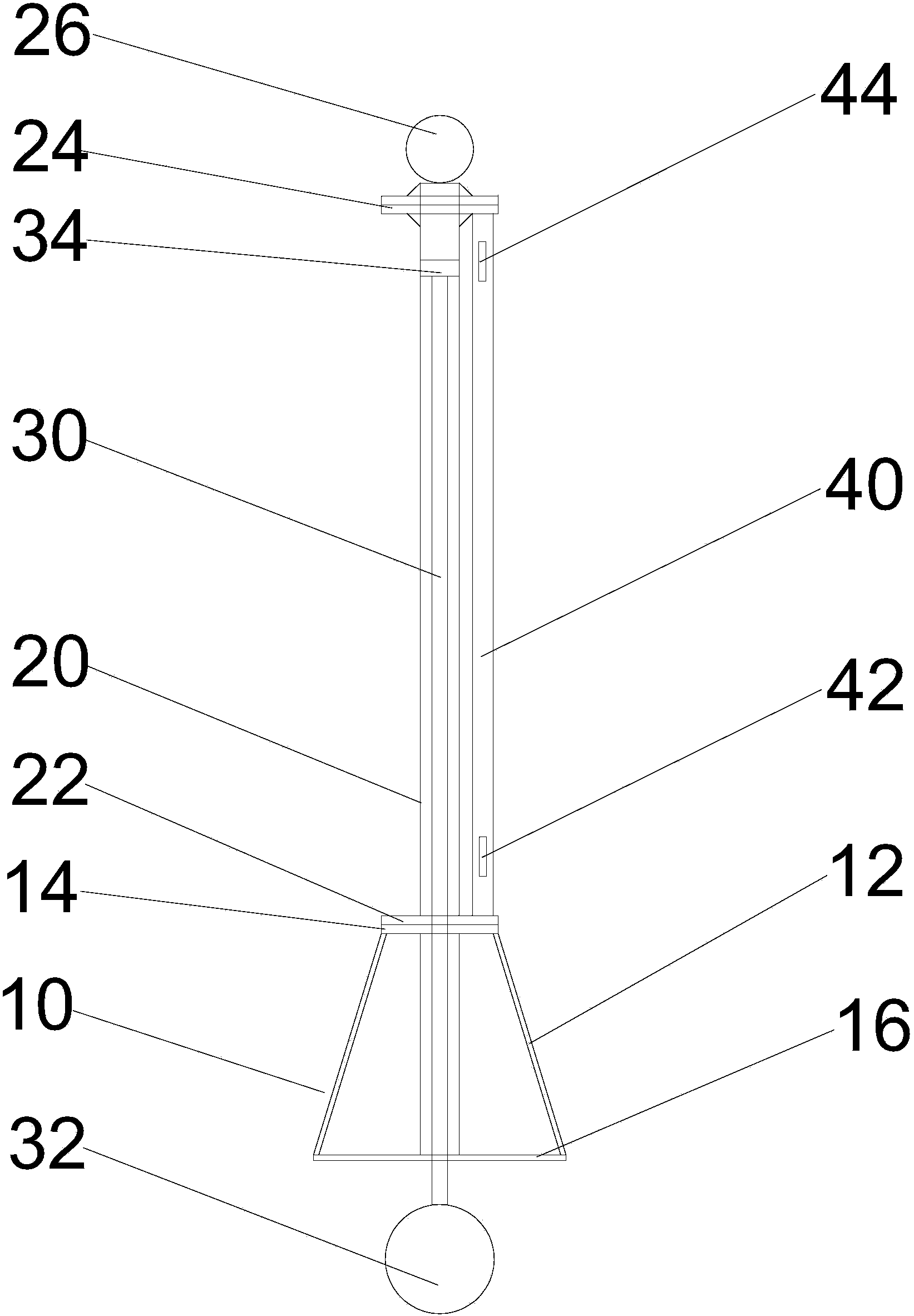

摘要附图
权利要求书
1.一种离交系统污水液位浮球控制装置，其特征在于其包括：固定在一平面上且高于污水液位的支架、与支架固定连接的中空管、可伸入到中空管内并可垂直往复移动的传动杆、以及与中空管并列设置且相邻的液位控制杆，其中传动杆底端与空心球相连接，而顶端则与传动活塞相连接，且液位控制杆设置有探测传动活塞位置的第一、二水位传感器。
2.如权利要求1所述的离交系统污水液位浮球控制装置，其特征在于：所述空心球置于污水中并为不锈钢材料制成，且传动杆和液位控制杆也为不锈钢材料。
3.如权利要求2所述的离交系统污水液位浮球控制装置，其特征在于：所述液位控制杆包括与220伏的交流电源相连的空气开关、与空气开关一路相连且输出为直流电源的开关电源模块、与开关电源模块正极相连的选择开关常开触点、一端与选择开关常开触点相连且另一端与开关电源模块负极相连的第一水位传感器、与第一水位传感器一端相连的第一水位常闭触点、一端与第一水位常闭触点相连而另一端与开关电源模块负极相连的第一中间继电器、一端与选择开关常开触点相连且另一端与开关电源模块负极相连的第二水位传感器、与第二水位传感器一端相连的第二水位常开触点、与第二水位常开触点相连的第一中间继电器常开触点、一端与第一中间继电器常开触点相连而另一端与开关电源模块负极相连的第二中间继电器、一端与选择开关常开触点相连而另一端则与第一中间继电器常开触点相连的第二中间继电器常开触点、一端与空气开关另一路相连的泵、以及与泵另一端相连且相互并联的选择开关常开触点和第二中间继电器常开触点。
4.如权利要求3所述的离交系统污水液位浮球控制装置，其特征在于：所述第二中间继电器常开触点与选择开关常开触点相连且与第一指示灯相连，而第二中间继电器常闭触点与选择开关常开触点相连且与第二指示灯相连，且第一、二指示灯的负极均与开关电源模块负极相连。
5.如权利要求2所述的离交系统污水液位浮球控制装置，其特征在于：所述中空管为PVC管且两端分别与下法兰、上法兰相连，且上、下法兰也为PVC材料，而上法兰则与装饰球相连。
6.如权利要求2所述的离交系统污水液位浮球控制装置，其特征在于：所述支架为不锈钢材料制成，其包括相互间隔的若干个支撑杆、与支撑杆顶端相连的上支架法兰、以及与支撑杆底端相连的下支架法兰，其中下支架法兰的直径大于上支架法兰的直径，且下支架法兰高于污水液位。
说明书
离交系统污水液位浮球控制装置
技术领域
本发明涉及一种离交系统污水液位浮球控制装置。
背景技术
目前工厂生产过程中产生的废水，均是先排放到车间内的污水沟内，然后流入车间内集水井，再由污水泵直接抽到污水处理系统的原水池内然后进行离交系统(又称离子交换系统)进行污水处理，因各个离子交换塔内均装有强酸性或强碱性离子交换树脂，故在离交树脂在达到其最大交换容量之后，需要使用强酸、强碱进行再生处理。而每套离交系统均由三个离子交换塔组成，代号为K塔、A塔、M塔，通液顺序为K→A→M，再生顺序亦同，其中K塔装有强酸性离交树脂，A塔装有强碱性离交树脂，M塔装有混合离交树脂。因此离交系统再生时，在不同的时间段产生大量的废酸和废碱，加之其他工段会产生一定量的热水，离交系统还会产生大量的热的废碱，所以对于污水液位浮球控制装置的损伤是很大的，故不得不非常频繁更换此控制装置，影响制程中相关工艺的进行，延误生产。
发明内容
本发明目的是：提供一种离交系统污水液位浮球控制装置，能够自动化作业，低压控制，安全系数高;故障低，成本低，耐腐蚀，使用寿命长;检修方便。
本发明的技术方案是：一种离交系统污水液位浮球控制装置，其包括：固定在一平面上且高于污水液位的支架、与支架固定连接的中空管、可伸入到中空管内并可垂直往复移动的传动杆、以及与中空管并列设置且相邻的液位控制杆，其中传动杆底端与空心球相连接，而顶端则与传动活塞相连接，且液位控制杆设置有探测传动活塞位置的第一、二水位传感器。
在上述技术方案的基础上，进一步包括如下附属技术方案：
所述空心球置于污水中并为不锈钢材料制成，且传动杆和液位控制杆也为不锈钢材料。
所述液位控制杆包括与220伏的交流电源相连的空气开关、与空气开关一路相连且输出为直流电源的开关电源模块、与开关电源模块正极相连的选择开关常开触点、一端与选择开关常开触点相连且另一端与开关电源模块负极相连的第一水位传感器、与第一水位传感器一端相连的第一水位常闭触点、一端与第一水位常闭触点相连而另一端与开关电源模块负极相连的第一中间继电器、一端与选择开关常开触点相连且另一端与开关电源模块负极相连的第二水位传感器、与第二水位传感器一端相连的第二水位常开触点、与第二水位常开触点相连的第一中间继电器常开触点、一端与第一中间继电器常开触点相连而另一端与开关电源模块负极相连的第二中间继电器、一端与选择开关常开触点相连而另一端则与第一中间继电器常开触点相连的第二中间继电器常开触点、一端与空气开关另一路相连的泵、以及与泵另一端相连且相互并联的选择开关常开触点和第二中间继电器常开触点。
所述第二中间继电器常开触点与选择开关常开触点相连且与第一指示灯相连，而第二中间继电器常闭触点与选择开关常开触点相连且与第二指示灯相连，且第一、二指示灯的负极均与开关电源模块负极相连。
所述中空管为PVC管且两端分别与下法兰、上法兰相连，且上、下法兰也为PVC材料，而上法兰则与装饰球相连。
所述支架为不锈钢材料制成，其包括相互间隔的若干个支撑杆、与支撑杆顶端相连的上支架法兰、以及与支撑杆底端相连的下支架法兰，其中下支架法兰的直径大于上支架法兰的直径，且下支架法兰高于污水液位。
本发明优点是：
本发明能够自动化作业，低压控制，安全系数高;故障低，成本低，耐腐蚀，使用寿命长;检修方便，液位控制幅度大500mm-1500mm
