申请日2015.12.03
公开(公告)日2016.02.03
IPC分类号C02F1/00; C02F1/28
摘要
本发明提供了一种慢沙过滤水处理装置及系统，所述慢沙过滤水处理装置包括桶体、出水孔、过滤面板、出水管;其中，所述出水孔位于所述桶体侧壁;所述过滤面板位于所述桶体底部;所述出水管一端连接所述过滤面板，另一端连接所述出水孔，在工作状态时，所述桶体内盛放有滤沙。本发明慢沙过滤水处理装置能够有效除去饮用水中的有害杂质。

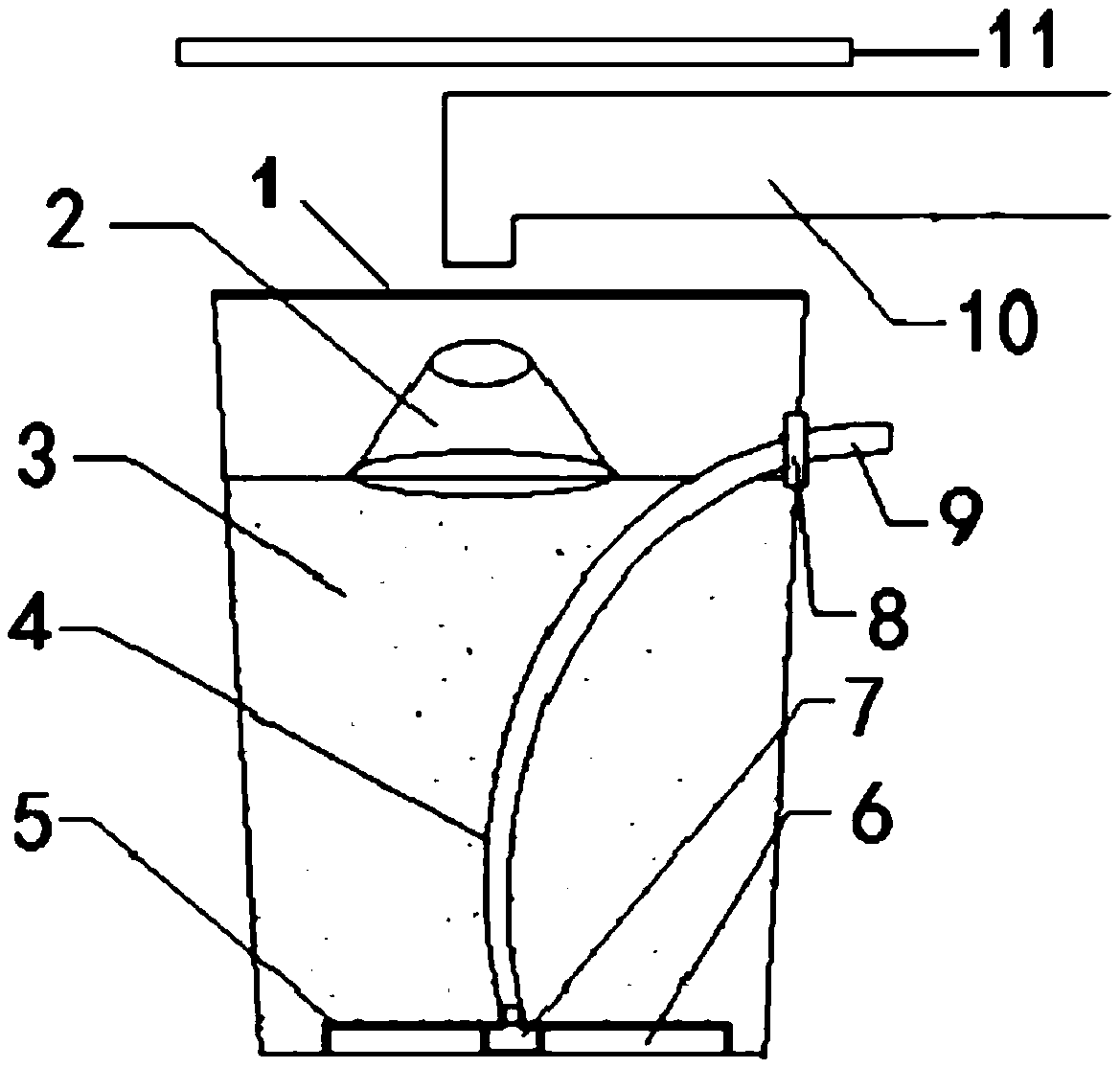

摘要附图
权利要求书
1.一种慢沙过滤水处理装置，其特征在于：所述慢沙过滤水处理装置包括桶体、出水孔、过滤面板、出水管;其中，
所述出水孔位于所述桶体侧壁;
所述过滤面板位于所述桶体底部;
所述出水管一端连接所述过滤面板，另一端连接所述出水孔，
在工作状态时，所述桶体内盛放有滤沙。
2.根据权利要求1所述的慢沙过滤水处理装置，其特征在于：所述滤沙高度低于所述出水孔的高度。
3.根据权利要求2所述的慢沙过滤水处理装置，其特征在于：还包括防冲器，所述防冲器位于所述滤沙上部。
4.根据权利要求3所述的慢沙过滤水处理装置，其特征在于：还包括进水口，所述进水口位于所述防冲器上方。
5.根据权利要求4所述的慢沙过滤水处理装置，其特征在于：还包括三通管，所述三通管的水平管与所述过滤面板中部的长方形孔切合，所述三通管的竖直管口连接所述出水管。
6.根据权利要求5所述的慢沙过滤水处理装置，其特征在于：还包括防漏橡胶垫片，所述防漏橡胶垫片位于出水孔。
7.根据权利要求6所述的慢沙过滤水处理装置，其特征在于：还包括多孔材质网，所述多孔材质网位于所述过滤面板与滤沙之间。
8.根据权利要求7所述的慢沙过滤水处理装置，其特征在于：所述慢沙过滤水处理装置的塑料材质为pp塑料。
9.根据权利要求8所述的慢沙过滤水处理装置，其特征在于：还包括与所述桶体配合的桶盖。
10.一种慢沙过滤水处理系统，其特征在于，包括至少两个顺序级联的如权利要求1至9所述的慢沙过滤水处理装置。
说明书
一种慢沙过滤水处理装置及系统
技术领域
本发明涉及净水领域，尤其涉及一种慢沙过滤水处理装置及系统。
背景技术
目前，农村由于受到自然环境及经济条件的限制，饮用水普遍存在水质较差、水源污染等问题。尤其在偏远地区，农民一般采用水窖存水，自然沉降，煮沸饮用。但是，煮沸之后，水中仍会存在微生物、悬浮颗粒等。除去饮用水中的有害杂质，是慢沙过滤水处理装置需要解决的难题。
发明内容
鉴于此，本发明旨在提出一种慢沙过滤水处理装置，以有效除去饮用水中的有害杂质。
本发明慢沙过滤水处理装置包括桶体、出水孔、过滤面板、出水管;其中，所述出水孔位于所述桶体侧壁;所述过滤面板位于所述桶体底部;所述出水管一端连接所述过滤面板，另一端连接所述出水孔，在工作状态时，所述桶体内盛放有滤沙。
进一步地，所述滤沙高度低于所述出水孔的高度。
进一步地，还包括防冲器，所述防冲器位于所述滤沙上部。
进一步地，还包括进水口，所述进水口位于所述防冲器上方。
进一步地，还包括三通管，所述三通管的水平管与所述过滤面板中部的长方形孔切合，所述三通管的竖直管口连接所述出水管。
进一步地，还包括防漏橡胶垫片，所述防漏橡胶垫片位于出水孔。
进一步地，还包括多孔材质网，所述多孔材质网位于所述过滤面板与滤沙之间。
进一步地，所述慢沙过滤水处理装置的塑料材质为食品级pp塑料。
进一步地，还包括桶盖，所述桶盖和所述桶体均至少一个。
与现有技术相比，本发明的有益效果在于：
本发明的慢沙过滤水处理装置在首次使用时，将水引入装置中，静止若干小时(比如，8小时)，在重力的作用下，水从上至下经过滤沙沙层，再通过装置内的过滤面板，二次过滤之后，从出水管引至出水孔流出。将流出的水再次倒入装置中，依次循环直到水变清澈，水变清澈后即可使用。利用滤沙巨大的表面积截留水中的固体悬浮物质和胶体，使水澄清。另外，在过滤的同时，还可利用滤沙巨大表面积所产生的吸附能力，吸附水中的溶解性有机物、重金属等，并在过滤间歇，利用水中天然存在的细菌等微生物对溶解性有机物进行氧化分解，从而彻底将溶解性有机物降解成二氧化碳和水等无机小分子。
因此，本发明的慢沙过滤水处理装置，既可彻底去除水中的悬浮物质和胶体，也可去除一部分溶解性有机物、重金属等溶解物质，饮用水中的有害杂质即可被有效除去。
另一方面，本发明还公开了一种慢沙过滤水处理系统，包括至少两个顺序级联的如上慢沙过滤水处理装置。由于慢沙过滤水处理系统包括慢沙过滤水处理装置，因此也具有上述慢沙过滤水处理装置的技术效果，在此不再赘述。
