申请日2015.11.16
公开(公告)日2016.02.03
IPC分类号B01D36/02; G01N33/18
摘要
一种高效净化污水设备，包括污水处理器本体，所述污水处理器本体内下端装有盘管，盘管上通过连接管连接有初滤网，连接管的上部安装有催化剂加料斗和高压泵，盘管下端面均匀布设有多个斜喷嘴，污水处理器本体上部右侧连接有出水管，出水管上安装有水质检测仪，出水管末端连接有漏斗形集水器，漏斗形集水器的出管上设置有阀门，位于漏斗形集水器底部与阀门之间的出管管路上连接有与污水处理器本体右侧下端连通的回流管，回流管上设置有加压泵，污水处理器本体内上部安装有固定架，固定架上固定连接有搅拌电机，本发明结构简单，过滤装置方便清理，净化效果好，能够有效监测处理效果，可将未达标的水进行再处理。
权利要求书
1.一种高效净化污水设备，包括污水处理器本体，其特征在于，所述污水处理器本体内下端装有盘管，盘管上通过连接管连接有初滤网，连接管的上部安装有催化剂加料斗和高压泵，盘管下端面均匀布设有多个斜喷嘴，污水处理器本体上部右侧连接有出水管，出水管上安装有水质检测仪，出水管末端连接连接有漏斗形集水器，漏斗形集水器的出管上设置有阀门，位于漏斗形集水器底部与阀门之间的出管管路上连接有与污水处理器本体右侧下端连通的回流管，回流管上设置有加压泵，所述污水处理器本体内上部安装有固定架，固定架上固定连接有搅拌电机，搅拌电机上连接有搅拌杆，搅拌杆底部位于盘管下方设置且搅拌杆底部带有搅拌叶。
2.根据权利要求1所述的一种高效净化污水设备，其特征在于，所述污水处理器本体上连接有过滤装置，过滤装置包括电机、提升链和过滤层，电机上连接有转轴，转轴的两端连接有滑轮，滑轮上连接有提升链，所述污水处理器本体内侧壁设计有导向滑道，提升链位于导向滑道内，提升链下端固定连接有过滤层，所述电机与污水处理器本体外侧壁固定连接。
3.根据权利要求2所述的一种高效净化污水设备，其特征在于，所述过滤层从下至上依次设置有矿物质层、麦饭石过滤层、树皮网袋层和活性炭层。
4.根据权利要求1所述的一种高效净化污水设备，其特征在于，所述污水处理器本体下部安装有翻板阀，污水处理器本体下端固定连接有带有泵的排污管。
5.根据权利要求1所述的一种高效净化污水设备，其特征在于，所述漏斗形集水器的出管的端口连接有储水箱，储水箱侧端设置有排水管。
6.根据权利要求1所述的一种高效净化污水设备，其特征在于，所述加压泵与水质检测仪通过电路连接。
说明书
一种高效净化污水设备
技术领域
本发明涉及污水处理技术领域，具体是一种高效净化污水设备。
背景技术
传统过滤装置放置于最下面，费时费力。投资过大，效果极差，从理论上讲，是不可行的，用强大的水自压强行过滤，水质极差，基本上导致二次污染，无法清理，过滤装置费时费力，严重时形成二次污染;另外，现有的污水处理设备没有设置有效的检测污水处理效果的装置;且以往的污水处理装置在对污水进行处理后就直接排出使用，有时候这些污水并没有很好的处理干净，对实际的生产使用存在安全隐患。
发明内容
本发明的目的在于提供一种结构简单，过滤装置方便清理，净化效果好，能够有效监测处理效果，可将未达标的水进行再处理的高效净化污水设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：

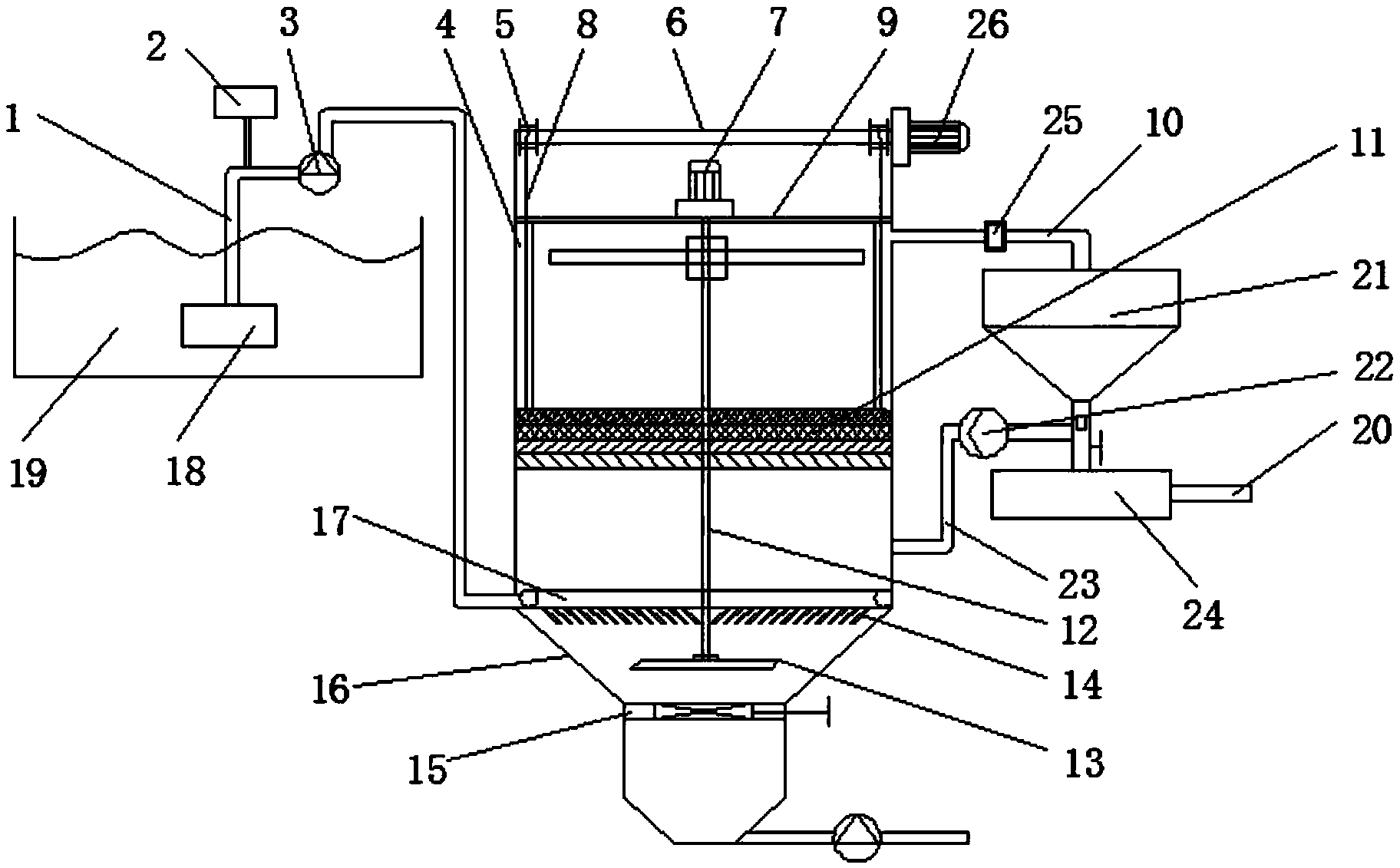

一种高效净化污水设备，包括污水处理器本体，所述污水处理器本体内下端装有盘管，盘管上通过连接管连接有初滤网，连接管的上部安装有催化剂加料斗和高压泵，盘管下端面均匀布设有多个斜喷嘴，污水处理器本体上部右侧连接有出水管，出水管上安装有水质检测仪，出水管末端连接连接有漏斗形集水器，漏斗形集水器的出管上设置有阀门，位于漏斗形集水器底部与阀门之间的出管管路上连接有与污水处理器本体右侧下端连通的回流管，回流管上设置有加压泵，所述污水处理器本体内上部安装有固定架，固定架上固定连接有搅拌电机，搅拌电机上连接有搅拌杆，搅拌杆底部位于盘管下方设置且搅拌杆底部带有搅拌叶。
进一步的，所述污水处理器本体上连接有过滤装置，过滤装置包括电机、提升链和过滤层，电机上连接有转轴，转轴的两端连接有滑轮，滑轮上连接有提升链，所述污水处理器本体内侧壁设计有导向滑道，提升链位于导向滑道内，提升链下端固定连接有过滤层，所述电机与污水处理器本体外侧壁固定连接。
进一步的，所述过滤层从下至上依次设置有矿物质层、麦饭石过滤层、树皮网袋层和活性炭层。
进一步的，所述污水处理器本体下部安装有翻板阀，污水处理器本体下端固定连接有带有泵的排污管。
进一步的，所述漏斗形集水器的出管的端口连接有储水箱，储水箱侧端设置有排水管。
进一步的，所述加压泵与水质检测仪通过电路连接。
与现有技术相比，本发明的有益效果是：固定在污水处理器本体外侧壁的电机上连接有转轴，转轴的两端连接有滑轮，滑轮上连接提升链，提升链下端固定连接过滤层，过滤层采用悬空式，过滤层的高度可以根据实际情况进行上下调节，避免在污水处理过程中水自压过大强行过滤而导致的水质处理效果差;同时也方便了清理维护工作;通过水质检测仪对处理后的水质进行检测，可以实时监测污水处理装置内污水处理的效果;当水质检测仪实时检测的水未达标时，加压泵启动，将漏斗形集水器中的水通过回流管导入污水处理器本体内部重新进行处理，直到处理后的水达标后，开启阀门，将漏斗形集水器中水导入储水箱内，留待生产中使用，节约了企业的生产成本，也确保了水的质量。综上，本发明结构简单，过滤装置方便清理，净化效果好，能够有效监测处理效果，可将未达标的水进行再处理。
