申请日2015.12.03
公开(公告)日2016.02.24
IPC分类号C02F3/12
摘要
本发明涉及以活性污泥法作为污水处理工艺的生活污水和工业废水处理技术领域，尤其涉及一种利用剩余污泥来补充碳源的污水处理系统，包括由预处理池、生化反应池、沉淀池等组成的污水处理分系统，由污泥泵、液体流量计、气体流量计、臭氧发生器、污泥破壁池等组成的污泥处理分系统，以及由计算机监控系统等组成的自动控制分系统。本系统大幅减少了处理生活污水时需要外排的污泥量，保护了环境;且大幅减少了处理工业废水时人工投入的外加碳源量，节约了资源。自动控制分系统实现了数据的自动采集和设备的实时精确调控，减少了人工调节的误差，节省了劳力，运行维护简单方便，对污水处理行业的未来发展提供了必要的技术支持。

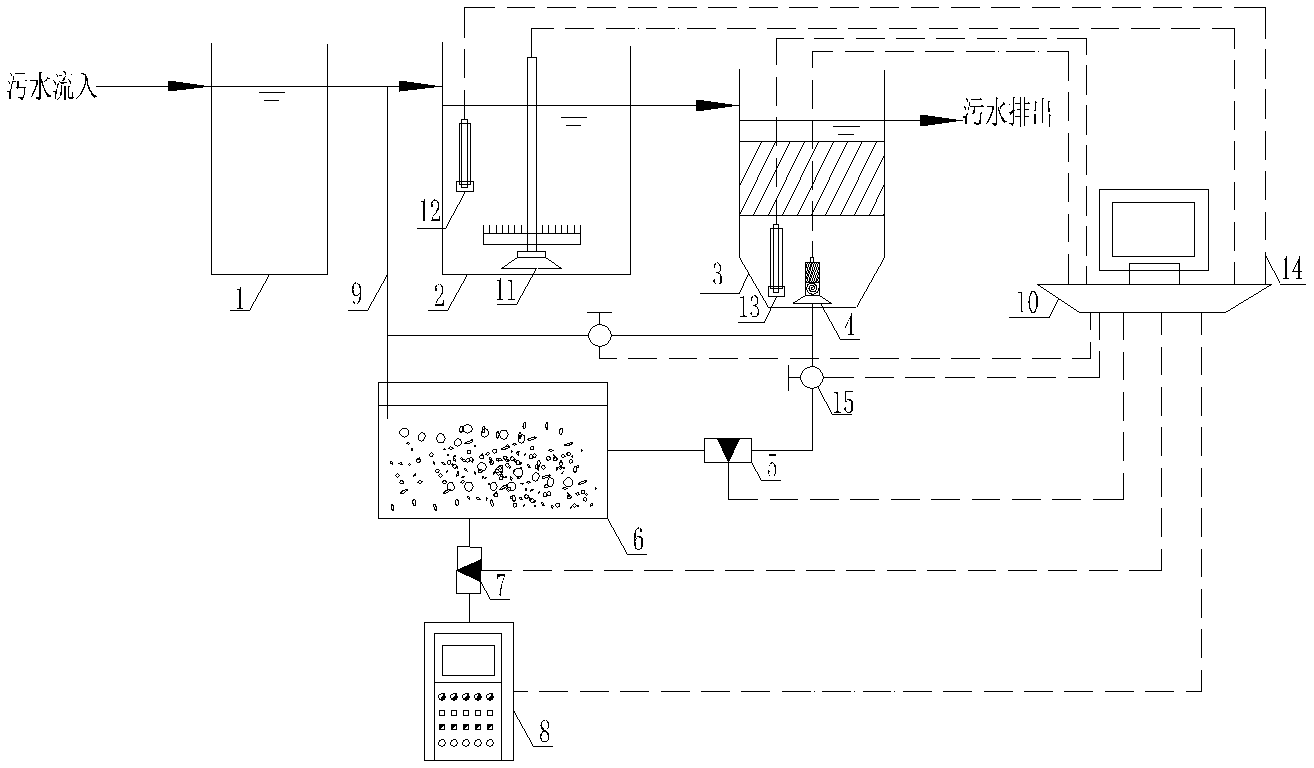

摘要附图
权利要求书
1.一种利用剩余污泥补充碳源的污水处理系统，其特征在于：包括污水处理分系统、污泥处理分系统和计算机自动控制分系统，所述的污水处理分系统通过污泥管道与污泥处理分系统相连通，所述的计算机自动控制分系统通过数据采集线与污水处理分系统和污泥处理分系统分别相连。
2.根据权利要求1所述的一种利用剩余污泥补充碳源的污水处理系统，其特征在于：所述污水处理分系统包括预处理池、生化反应池和沉淀池，所述预处理池的出水口与生化反应池的进水口相连通，生化反应池的出水口与沉淀池的进水口相连通;
所述污泥处理分系统包括污泥泵、液体流量计、污泥破壁池、气体流量计和臭氧发生器，所述污泥泵设置于沉淀池内，污泥破壁池分别通过污泥管道与生化反应池和沉淀池相连通，两条污泥管道间另设置一污泥管道相连通，污泥破壁池的进气口与臭氧发生器的出气口相连通，液体流量计设置于沉淀池与污泥破壁池之间，气体流量计设置于污泥破壁池与臭氧发生器之间;
所述计算机自动控制分系统包括计算机监控系统、COD检测仪、泥位计和数据采集线，所述COD检测仪设置于生化反应池内部,泥位计设置于沉淀池内部。
3.根据权利要求2所述的一种利用剩余污泥补充碳源的污水处理系统，其特征在于：所述生化反应池内部设置有纳米微孔曝气器。
4.根据权利要求3所述的一种利用剩余污泥补充碳源的污水处理系统，其特征在于：所述沉淀池与液体流量计之间、使污泥破壁池分别与生化反应池和沉淀池相连通的污泥管道之间分别设置阀门。
5.根据权利要求4所述的一种利用剩余污泥补充碳源的污水处理系统，其特征在于：所述计算机监控系统分别通过数据采集线与纳米微孔曝气器、COD检测仪、泥位计、污泥泵、阀门、液体流量计、气体流量计和臭氧发生器相连。
说明书
一种利用剩余污泥补充碳源的污水处理系统
技术领域
本发明涉及以活性污泥法作为污水处理工艺的生活污水和工业废水处理技术领域，尤其涉及一种利用剩余污泥来补充碳源的污水处理系统。
背景技术
活性污泥法是一种应用最广、工艺比较成熟的废水处理技术。它是利用含有好氧微生物的活性污泥，在通气条件下，使污水净化的生物学方法。活性污泥法不仅用于处理生活污水、而且在印染、炼油、石油化工、农药、造纸和炸药等许多工业废水处理中，都取得了很好的净化效果。活性污泥中的微生物以细菌为主，还包括真菌、藻类、原生动物等。此法最大的弱点是产生大量的剩余污泥，剩余污泥已成为令人头疼的难以解决的疑难问题，研究开发从源头上不产生或少产生污泥的污水处理技术已成为研究的热点。
工业生产的多样性使产生的排水污染性质纷繁复杂，当工业废水采用活性污泥法处理时，大部分的工业废水中的BOD含量少，可生化性差，必须人工投入外加碳源才能维持微生物的生长繁殖和系统的有效持续的运行。但是外加碳源消耗了资源并且增加了污水处理的运行成本。
发明内容
本发明的目的是解决现有污水处理所面临的上述问题，提供一种利用剩余污泥补充碳源的污水处理系统。
本发明是通过以下技术方案实现的：
一种利用剩余污泥补充碳源的污水处理系统，包括污水处理分系统、污泥处理分系统和计算机自动控制分系统，所述的污水处理分系统通过污泥管道与污泥处理分系统相连通，所述的计算机自动控制分系统通过数据采集线与污水处理分系统和污泥处理分系统分别相连。
本发明所述的一种利用剩余污泥补充碳源的污水处理系统，所述污水处理分系统包括预处理池、生化反应池和沉淀池，所述预处理池的出水口与生化反应池的进水口相连通，生化反应池的出水口与沉淀池的进水口相连通;
所述污泥处理分系统包括污泥泵、液体流量计、污泥破壁池、气体流量计和臭氧发生器，所述污泥泵设置于沉淀池内，污泥破壁池分别通过污泥管道与生化反应池和沉淀池相连通，两条污泥管道间另设置一污泥管道相连通，污泥破壁池的进气口与臭氧发生器的出气口相连通，液体流量计设置于沉淀池与污泥破壁池之间，气体流量计设置于污泥破壁池与臭氧发生器之间;
所述计算机自动控制分系统包括计算机监控系统、COD检测仪、泥位计和数据采集线,所述COD检测仪设置于生化反应池内部,泥位计设置于沉淀池内部。
本发明所述的一种利用剩余污泥补充碳源的污水处理系统，所述生化反应池内部设置有纳米微孔曝气器。
本发明所述的一种利用剩余污泥补充碳源的污水处理系统，所述沉淀池与液体流量计之间、使污泥破壁池分别与生化反应池和沉淀池相连通的污泥管道之间分别设置阀门。
本发明所述的一种利用剩余污泥补充碳源的污水处理系统，所述计算机监控系统分别通过数据采集线与纳米微孔曝气器、COD检测仪、泥位计、污泥泵、阀门、液体流量计、气体流量计和臭氧发生器相连。
本发明的有益效果在于：
(1)在污泥破壁池中剩余污泥和臭氧进行充分的混合与反应，臭氧强烈的杀菌灭毒作用使剩余污泥中大部分的微生物失去活性，细胞被破坏，体内的糖、蛋白质和核酸等有机物质释放出来，这些有机物质回流进入生化反应池中可以作为营养物质被消耗掉。对于生活污水活性污泥处理系统来说，大幅减少需要外排的污泥量，保护了环境;对于工业废水活性污泥处理系统来说，大幅减少人工投入的外加碳源量，节约了资源。
(2)纳米微孔曝气器、COD检测仪、泥位计、污泥泵、液体流量计、臭氧发生器、气体流量计和阀门通过数据采集线与计算机自动控制分系统相连，实现数据的自动采集和设备的实时精确调控，减少了人工调节的误差，节省了劳力，运行维护简单方便，对污水处理行业的未来发展提供了必要的技术支持。
