申请日2015.12.03
公开(公告)日2016.04.27
IPC分类号C02F1/32; A01K63/04; G05B19/042
摘要
本实用新型涉及一种紫外线水处理装置，属于自动控制领域，所述的紫外线水处理装置主要包括水位采集模块、A/D模块、单片机、LCD显示模块、故障信号模块、蓄电池电压采集模块、输出控制、水泵、紫外灭菌灯、启动按钮、停止按钮、无触点通断电子开关、电子开关;所述的水位采集模块、蓄电池电压采集模块与A/D模块相连，A/D模块与单片机相连，单片机与LCD显示模块、故障信号模块、输出控制相连，输出控制与水泵、紫外灭菌灯相连;本实用新型可根据储水池水位状态和太阳能蓄电池容量大小实现对物理处理工艺中水泵、紫外灭菌灯工作状态的智能控制，具有简单实用、成本低廉、无害化的特点。

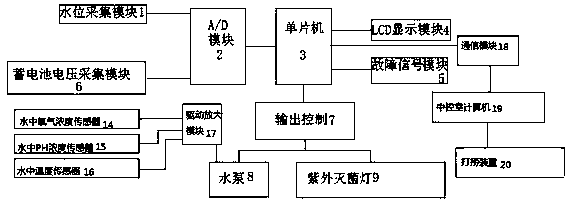

摘要附图
权利要求书
1.一种紫外线水处理装置，其特征在于：所述的紫外线水处理装置包括水位采集模块、A/D模块、单片机、LCD显示模块、故障信号模块、蓄电池电压采集模块、输出控制、水泵、紫外灭菌灯、水中氧气浓度传感器、水中pH浓度传感器、水中温度传感器、驱动放大模块、通信模块、中控室计算机、打捞装置;所述的水位采集模块、蓄电池电压采集模块与A/D模块相连，A/D模块与单片机相连，单片机与LCD显示模块、故障信号模块、输出控制、通信模块相连，通信模块与中控室计算机相连，中控室计算机与打捞装置相连，输出控制与水泵、紫外灭菌灯相连，水中氧气浓度传感器、水中pH浓度传感器、水中温度传感器与驱动放大模块相连，驱动放大模块与水泵相连;所述的输出控制包括启动按钮、停止按钮、无触点通断电子开关、电源，启动按钮、停止按钮分别与无触点通断电子开关相连，无触点通断电子开关与紫外灭菌灯相连，紫外灭菌灯与电源相连。
2.根据权利要求1所述的一种紫外线水处理装置，其特征在于：所述的无触点通断电子开关的型号为JGX-1505。
3.根据权利要求1所述的一种紫外线水处理装置，其特征在于：所述的无触点通断电子开关通过三极管、电阻与单片机相连，三极管型号为SS8050，电阻阻值为1千欧姆。
说明书
一种紫外线水处理装置
技术领域
本实用新型属于自动控制领域，具体地说，涉及一种紫外线水处理装置。
背景技术
湖泊养鱼一直受到水质的影响，特别是水的酸碱度、水的含氧量、水的温度，这些如果采用精确的电子元件控制，会出现信息的干扰;在湖泊养鱼设备需要定期处理湖泊中的水葫芦等水生植物。
因此，有必要提出一种结构简单、功能齐全、利用紫外线灭菌的污水处理装置。
发明内容
为了克服背景技术中存在的问题，本实用新型提供一种紫外线水处理装置，利用在不同天气条件下，清洁能源发电获取的能量，实现清洁能源利用率的最大化，控制水泵在抽水过程中的状态，避免出现满溢事故，造成能源的浪费，严格控制蓄电量的输出，避免二次浪费。
为了实现上述目的，本实用新型是按照以下技术方案实施的：所述的紫外线水处理装置主要包括水位采集模块、A/D模块、单片机、LCD显示模块、故障信号模块、蓄电池电压采集模块、输出控制、水泵、紫外灭菌灯、水中氧气浓度传感器、水中pH浓度传感器、水中温度传感器、驱动放大模块、通信模块、中控室计算机、打捞装置;所述的水位采集模块、蓄电池电压采集模块与A/D模块相连，A/D模块与单片机相连，单片机与LCD显示模块、故障信号模块、输出控制、通信模块相连，通信模块与中控室计算机相连，中控室计算机与打捞装置相连，输出控制与水泵、紫外灭菌灯相连，水中氧气浓度传感器、水中pH浓度传感器、水中温度传感器与驱动放大模块相连，驱动放大模块与水泵相连;所述的输出控制包括启动按钮、停止按钮、无触点通断电子开关、电源，启动按钮、停止按钮分别与无触点通断电子开关相连，无触点通断电子开关与紫外灭菌灯相连，紫外灭菌灯与电源相连。
所述的无触点通断电子开关的型号为JGX-1505。
所述的无触点通断电子开关通过三极管、电阻与单片机相连，三极管型号为SS8050，电阻阻值为1千欧姆。
所述的水中氧气浓度传感器、水中pH浓度传感器、水中温度传感器、驱动放大模块具有防水功能。
本实用新型的有益效果：
采用紫外灭菌灯灭菌，经过全部处理后的湖泊污水水质得到明显改善，回流至湖泊，本实用新型针对污染的现状和清洁能源可持续、无污染的特点，将清洁能源与污水处理技术相结合，不仅能有效缓解工业用水、居民用水、水产养殖、农业灌溉等的用水紧张，而且可以减少湖泊污水处理过程中的二次污染，通过设置的水中氧气浓度传感器、水中pH浓度传感器、水中温度传感器具有及时检测水质的功能，避免单片机处理出现干扰，当湖泊中的水生植物较多时由中控室及时查看情况，可以及时选择是否采用打捞装置，打捞水中的水生植物。
