申请日2015.11.26
公开(公告)日2017.06.06
IPC分类号E03F5/22
摘要
本发明涉及一种新型污水处理泵，采用钢筋混凝土预制结构、现场组装施工的方式，提高了施工精度、缩短了施工工期;整体采用防腐处理，提高了泵站的使用寿命;工厂化生产，制造成本低。
权利要求书
1.一种新型污水处理泵，自上而下依次是顶盖、出水筒体、中间筒体、进水筒体、底部筒体、底座，其特征在于污水泵站的顶盖、出水筒体、中间筒体、进水筒体、底部筒体、底座均为钢筋混凝土预制结构，施工时现场组装而成。
2.根据权利要求1所述新型污水处理泵，其特征在于所述泵站底座带有水力加速旋流结构、内置粉碎型格栅的格栅间。
说明书
新型污水处理泵
技术领域
本发明专利涉及一种污水处理及提升设备，特别涉及一种新型污水处理泵。
背景技术
近年来，随着城市的快速发展，城市的污水量也随之增加，从而不得不大量兴建和扩建城市污水管道及污水提升泵站。
目前一体化污水泵站的结构形式有两种：国内常用的传统的钢筋混凝土现浇泵站和国外进口的用GRP玻璃纤维增强塑料预制的一体化泵站(以下简称GRP泵站)。
钢筋混凝土现浇一体化泵站，采用混凝土现浇方式施工，存在施工精度低，冬季、雨季和地下水位高的地方，混凝土养护无法保证质量，水力条件差，施工时间长，施工成本高等缺点。
GRP泵站具有以下缺点：(1)受材料强度的制约，罐体高度受限制，最高仅能做到5米，而污水泵站的高度往往超过5米;(2)GRP罐体抗浮性能不足，当地下水位高，GRP罐体整体埋入地下，其承受的浮力很大，这就造成GRP罐体浮起而不能使用;(3)为固定罐体和泵站底部的潜水泵，现场仍需浇筑钢筋混凝土基础。这些产品一般价格昂贵，增加了建筑时的成本。
发明内容
针对上述问题，本发明的目的是提出一种施工精度高、工期短、适应各种季节和环境的新型污水处理泵。
本发明的技术方案为：一种新型污水处理泵，自上而下依次是顶盖、出水筒体、中间筒体、进水筒体、底部筒体、底座，其特征在于污水泵站的顶盖、出水筒体、中间筒体、进水筒体、底部筒体、底座均为钢筋混凝土预制结构，施工时现场组装而成。

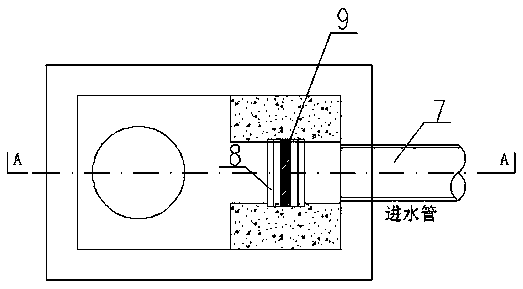

所述泵站底座带有水力加速旋流结构、内置粉碎型格栅的格栅间;
所述出水筒体下部带有凹槽，侧边开有出水管预留孔;
所述中间筒体上部为凸槽，下部为凹槽;
所述进水筒体的上部为凸槽，下部为凹槽，侧边开有进水管预留孔;
所述底部筒体上部带有凸槽;
所述污水泵站组装时各部分凹槽与凸槽对应，连接处用水泥砂浆密封;
所述新型污水处理泵，整体做防腐处理。
本新型污水处理泵与现有技术比较有如下优点：
(1)施工精度方面：泵站的各个部分，顶盖、筒体、底座、格栅间均为钢筋混凝土预制结构，在工厂生产、加工、养护，强度大，精度高，责任方明确;
(2)施工工期方面：可采用沉池式施工，现场组装，工期短;
(3)建设成本方面：工厂化生产，制造成本低;
(4)施工环境方面：采用预制组装的方式，在雨季降雨、冬季冰冻和地下水位高的场合适应性强;
(5)使用寿命方面：泵站整体做防腐处理，抗污水腐蚀能力强，寿命长;
(6)泵站底座带有水力加速旋流结构，可将污水中的污物、泥沙一起提升，减少对集水池底的清洗，节约水源和能源的同时减少了环境污染。
