申请日2017.12.10
公开(公告)日2018.03.06
IPC分类号C02F3/34
摘要
一种可调节的生物膜污水处理设备，本发明涉及污水处理技术领域;设备外壳的侧壁下部设有进水口，设备外壳的侧壁上部设有出水口，设备外壳的底部设有排泥口，设备外壳的侧壁设有电控箱，设备外壳的内部前后两侧壁左右两侧均对称设有一对轨道，轨道内设有滑动槽;所述的底部微生物挂膜板、中部微生物挂膜板以及顶部微生物挂膜板均由挂膜网板和设置于挂膜网板两侧的支撑板构成，支撑板内设有一号转轴穿孔;所述的一号转轴穿设在一号转轴穿孔内。能够根据污水处理的不同阶段，调节生物挂膜填料板的厚度，有利于微生物挂膜的生长，减少坏死微生物的产生量，有利于污水处理效率的提升，实用性更强，本发明具有结构简单，设置合理，制作成本低等优点。
摘要附图
权利要求书

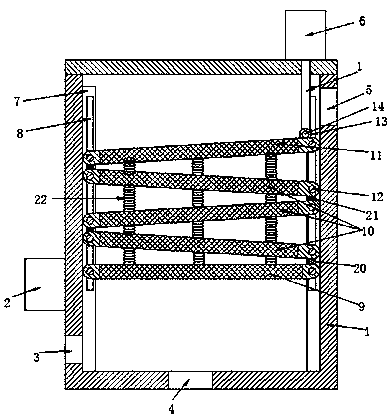

1.一种可调节的生物膜污水处理设备，其特征在于：它包含设备外壳、电控箱、进水口、排泥口、出水口、升降电机、轨道、滑动槽、底部微生物挂膜板、中部微生物挂膜板、顶部微生物挂膜板、一号转轴、顶板插槽、二号转轴、中板插槽、中板插板、底板插槽、三号转轴;设备外壳的侧壁下部设有进水口，设备外壳的侧壁上部设有出水口，设备外壳的底部设有排泥口，设备外壳的侧壁设有电控箱，设备外壳的内部前后两侧壁左右两侧均对称设有一对轨道，轨道内设有滑动槽;所述的底部微生物挂膜板、中部微生物挂膜板以及顶部微生物挂膜板均由挂膜网板和设置于挂膜网板两侧的支撑板构成，支撑板内设有一号转轴穿孔;所述的一号转轴穿设在一号转轴穿孔内，位于底部微生物挂膜板两侧的一号转轴的两端旋接固定在滑动槽的底部，位于中部微生物挂膜板和顶部微生物挂膜板两侧的一号转轴均旋接滑动设置在滑动槽内;所述的底部微生物挂膜板的右侧上壁设有底板插槽;所述的顶部微生物挂膜板的右侧上壁设有顶板插槽;所述的中部微生物挂膜板的左右两端分别设有中板插槽和中板插板，且中板插槽和中板插板分别设置于中部微生物挂膜板的上下两侧壁;所述的底板插槽与其上方的设置于中部微生物挂膜板下侧壁的中板插板相配合卡接，且通过三号转轴旋接;所述的数个中部微生物挂膜板之间通过相邻的中板插槽和中板插板相互卡接，且利用三号转轴旋接;所述的顶板插槽通过二号转轴与升降电机的输出杆下端旋接;所述的升降电机固定在设备外壳的顶板上;所述的升降电机与电控箱电连接。
2.根据权利要求1所述的一种可调节的生物膜污水处理设备，其特征在于：所述的底部微生物挂膜板、中部微生物挂膜板、顶部微生物挂膜板之间均连接有数个弹簧。
3.根据权利要求1所述的一种可调节的生物膜污水处理设备，其特征在于：所述的位于底部微生物挂膜板两侧的一号转轴的两端均插接在轴承内，轴承嵌设在滑动槽内。
4.根据权利要求1所述的一种可调节的生物膜污水处理设备，其特征在于：所述的位于中部微生物挂膜板和顶部微生物挂膜板两侧的一号转轴的两端均嵌设有滚珠，滚珠与滑动槽内壁滑动设置。
5.根据权利要求1所述的一种可调节的生物膜污水处理设备，其特征在于：所述的挂膜网板的厚度为15-20cm。
6.一种可调节的生物膜污水处理设备，其特征在于：它发明的工作原理：在处理初期，控制升降电机的输出杆下降，将设备内部的底部微生物挂膜板、中部微生物挂膜板、顶部微生物挂膜板放置于水平状，呈堆叠状，此时微生物在呈堆叠状的微生物挂膜板上进行微生物繁殖与挂膜，不同层次之间的微生物挂膜板上的微生物很容易在其相邻的微生物挂膜板之间形成挂膜，当挂膜一定时间之后，控制升降电机的输出杆上提，将中部微生物挂膜板、顶部微生物挂膜板上提一定距离，且呈一定的倾斜角度设置，此时不同层次之间的微生物挂膜板之间呈一定空隙设置，位于其上的微生物很难生长繁殖到与其相邻的微生物挂膜板上，控制微生物的生长繁殖。
说明书
一种可调节的生物膜污水处理设备
技术领域
本发明涉及污水处理技术领域，具体涉及一种可调节的生物膜污水处理设备。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：①漂浮和悬浮的大小固体颗粒;②胶状和凝胶状扩散物;③纯溶液。
按水污的质性来分，水的污染有两类：一类是自然污染;另一类是人为污染。当前对水体危害较大的是人为污染。水污染可根据污染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类。污染物主要有：⑴未经处理而排放的工业废水;⑵未经处理而排放的生活污水;⑶大量使用化肥、农药、除草剂的农田污水;⑷堆放在河边的工业废弃物和生活垃圾;⑸水土流失;⑹矿山污水。处理污水的方法很多，一般可归纳为物理法、化学法和生物法等。
生物挂膜处理是一种生物法处理污水的技术，目前，生物挂膜是在过滤填料内挂膜，将污水经过挂膜的过滤填料，被其中的微生物分解，从而得到净化。目前，生物挂膜中的填料是呈整体式的，在挂膜初期，由于微生物量没有达到一定的数量，此时污水处理效果得不到保证，当到挂膜后期，由于微生物挂膜达到饱和，容易出现太多的坏死微生物，不利于污水的继续处理，妨碍了污水处理效率的提升，亟待改进。
发明内容
本发明的目的在于针对现有技术的缺陷和不足，提供一种结构简单，设计合理、使用方便的可调节的生物膜污水处理设备，能够根据污水处理的不同阶段，调节生物挂膜填料板的厚度，有利于微生物挂膜的生长，减少坏死微生物的产生量，有利于污水处理效率的提升，实用性更强。
为实现上述目的，本发明采用的技术方案是：它包含设备外壳、电控箱、进水口、排泥口、出水口、升降电机、轨道、滑动槽、底部微生物挂膜板、中部微生物挂膜板、顶部微生物挂膜板、一号转轴、顶板插槽、二号转轴、中板插槽、中板插板、底板插槽、三号转轴;设备外壳的侧壁下部设有进水口，设备外壳的侧壁上部设有出水口，设备外壳的底部设有排泥口，设备外壳的侧壁设有电控箱，设备外壳的内部前后两侧壁左右两侧均对称设有一对轨道，轨道内设有滑动槽;所述的底部微生物挂膜板、中部微生物挂膜板以及顶部微生物挂膜板均由挂膜网板和设置于挂膜网板两侧的支撑板构成，支撑板内设有一号转轴穿孔;所述的一号转轴穿设在一号转轴穿孔内，位于底部微生物挂膜板两侧的一号转轴的两端旋接固定在滑动槽的底部，位于中部微生物挂膜板和顶部微生物挂膜板两侧的一号转轴均旋接滑动设置在滑动槽内;所述的底部微生物挂膜板的右侧上壁设有底板插槽;所述的顶部微生物挂膜板的右侧上壁设有顶板插槽;所述的中部微生物挂膜板的左右两端分别设有中板插槽和中板插板，且中板插槽和中板插板分别设置于中部微生物挂膜板的上下两侧壁;所述的底板插槽与其上方的设置于中部微生物挂膜板下侧壁的中板插板相配合卡接，且通过三号转轴旋接;所述的数个中部微生物挂膜板之间通过相邻的中板插槽和中板插板相互卡接，且利用三号转轴旋接;所述的顶板插槽通过二号转轴与升降电机的输出杆下端旋接;所述的升降电机固定在设备外壳的顶板上;所述的升降电机与电控箱电连接。
进一步地，所述的底部微生物挂膜板、中部微生物挂膜板、顶部微生物挂膜板之间均连接有数个弹簧，有利于微生物挂膜。
进一步地，所述的位于底部微生物挂膜板两侧的一号转轴的两端均插接在轴承内，轴承嵌设在滑动槽内。
进一步地，所述的位于中部微生物挂膜板和顶部微生物挂膜板两侧的一号转轴的两端均嵌设有滚珠，滚珠与滑动槽内壁滑动设置。
进一步地，所述的挂膜网板的厚度为15-20cm。
本发明的工作原理：在处理初期，控制升降电机的输出杆下降，将设备内部的底部微生物挂膜板、中部微生物挂膜板、顶部微生物挂膜板放置于水平状，呈堆叠状，此时微生物在呈堆叠状的微生物挂膜板上进行微生物繁殖与挂膜，不同层次之间的微生物挂膜板上的微生物很容易在其相邻的微生物挂膜板之间形成挂膜，当挂膜一定时间之后，控制升降电机的输出杆上提，将中部微生物挂膜板、顶部微生物挂膜板上提一定距离，且呈一定的倾斜角度设置，此时不同层次之间的微生物挂膜板之间呈一定空隙设置，位于其上的微生物很难生长繁殖到与其相邻的微生物挂膜板上，则有效控制微生物的生长繁殖，降低微生物挂膜的速度，有效控制微生物挂膜达到饱和状态的速度，从而达到控制反冲洗的频率，进而提高污水处理效率。
采用上述结构后，本发明有益效果为：本发明所述的一种可调节的生物膜污水处理设备，能够根据污水处理的不同阶段，调节生物挂膜填料板的厚度，有利于微生物挂膜的生长，减少坏死微生物的产生量，有利于污水处理效率的提升，实用性更强，本发明具有结构简单，设置合理，制作成本低等优点。
