申请日2017.12.08
公开(公告)日2018.03.20
IPC分类号B01D21/00; B01D21/24
摘要
本发明所述一种改进的沥青污泥浓缩装置，包括污泥池，污泥池设有若干倾斜推泥板，倾斜推泥板前表面设有若干在倾斜推泥板前进方向上的切板，倾斜推泥板的底端设有喷水装置，污泥池的上方设有导轨，倾斜推泥板沿导轨移动，导轨固接竖直伸缩杆，污泥池还设有上清液抽取装置，污水流入污泥池，污泥自然沉降在倾斜挡泥板上，沉降完成后，倾斜挡泥板将污泥推出污泥池，方便操作人员清理污泥，十分方便，劳动强度小。

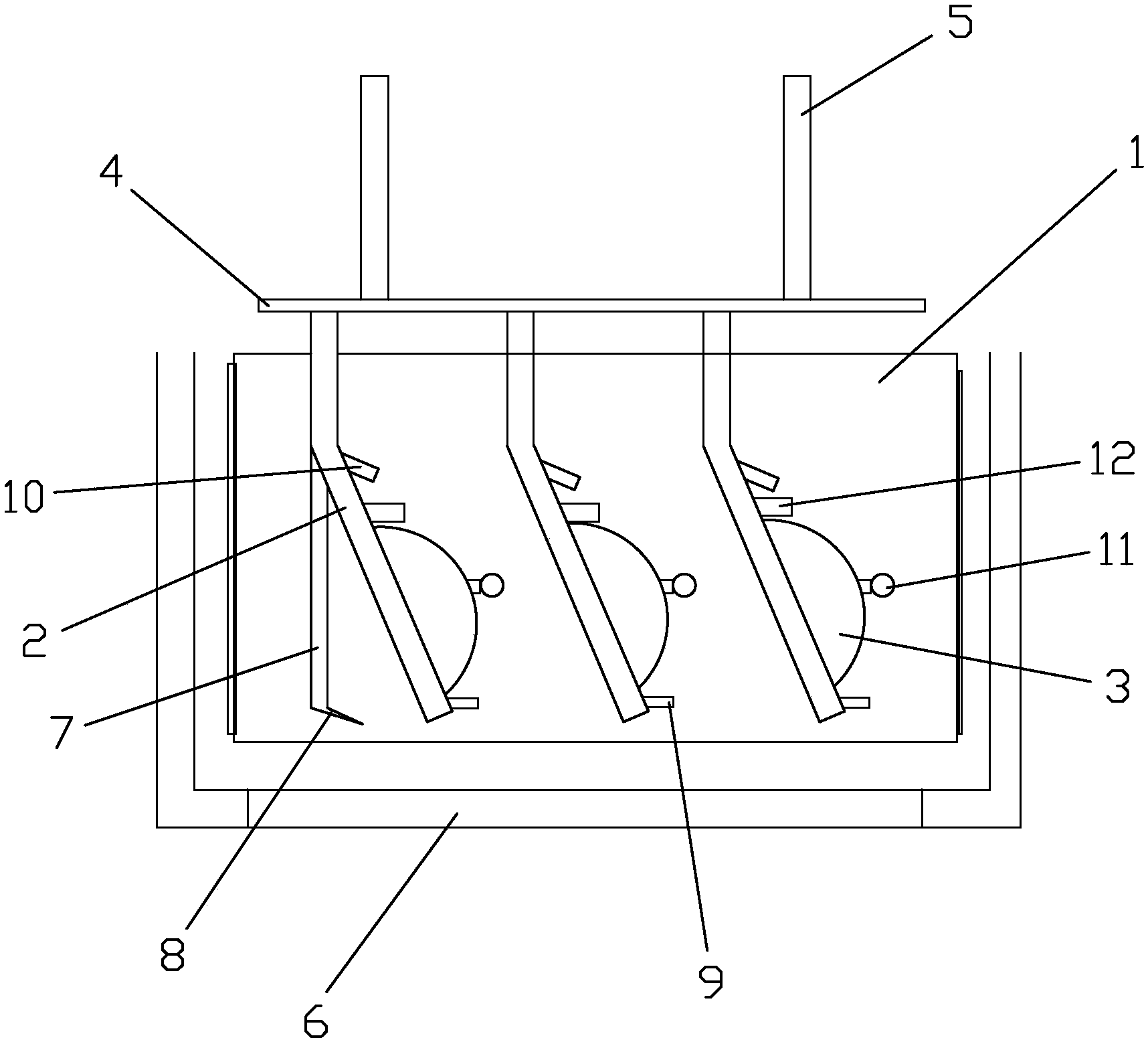

摘要附图
权利要求书
1.一种改进的沥青污泥浓缩装置，包括污泥池，其特征在于：所述污泥池设有若干倾斜推泥板，所述倾斜推泥板前表面设有若干在倾斜推泥板前进方向上的切板，所述倾斜推泥板的底端设有喷水装置，所述污泥池的上方设有导轨，所述倾斜推泥板沿所述导轨移动，所述导轨固接竖直伸缩杆，所述污泥池还设有上清液抽取装置。
2.根据权利要求1所述一种改进的沥青污泥浓缩装置，其特征在于：所述污泥池底部设有可将污泥池整体提升的提升装置，所述污泥池的侧面一面铰接于底面。
3.根据权利要求2所述一种改进的沥青污泥浓缩装置，其特征在于：所述倾斜推泥板后方设有竖直推泥板，所述竖直推泥板下端设有二次铲泥板。
4.根据权利要求3所述一种改进的沥青污泥浓缩装置，其特征在于：所述倾斜推泥板的底端还有在倾斜推泥板前进方向上的若干螺旋钻头，所述螺旋钻头由电机驱动而转动。
5.根据权利要求4所述一种改进的沥青污泥浓缩装置，其特征在于：所述倾斜推泥板设有向下的高压喷嘴。
6.根据权利要求5所述一种改进的沥青污泥浓缩装置，其特征在于：所述切板伸出横向的转辊。
7.根据权利要求6所述一种改进的沥青污泥浓缩装置，其特征在于：所述倾斜推泥板的上部设有向前的吹风装置。
说明书
一种改进的沥青污泥浓缩装置
技术领域
本发明属于污水处理技术领域，具体地说，涉及一种改进的沥青污泥浓缩装置。
背景技术
水污染的综合防治已引起世界各国的普遍重视，改善污水的处理技术，提高处理效率，降低费用和能耗，仍是重要的研究内容。解决水污染最有效的方法是综合考虑水资源规划、水体用途、发展区域性水污染防治。
沥青是由不同分子量的碳氢化合物及其非金属衍生物组成的黑褐色复杂混合物，呈液态，是一种防水防潮和防腐的有机胶凝材料。
在沥青生产过程中产生的污水不仅浑浊发臭，还有不少有害物质，其中含有大量的SS和COD，产生大量的污泥。
污泥积攒到一定量，沉降后进行清理，但是沉降后清理过程费时费力，工人劳动强度大，工作效率低。
发明内容
本发明克服了现有技术中的缺点，提供了一种改进的沥青污泥浓缩装置，通过自然沉降将污泥和上清液分离，并将污泥清理方便，省时省力，上清液清理快速，将对生产的影响降低到最小。
为了解决上述技术问题，本发明是通过以下技术方案实现的：
一种改进的沥青污泥浓缩装置，包括污泥池，所述污泥池设有若干倾斜推泥板，所述倾斜推泥板前表面设有若干在倾斜推泥板前进方向上的切板，所述倾斜推泥板的底端设有喷水装置，所述污泥池的上方设有导轨，所述倾斜推泥板沿所述导轨移动，所述导轨固接竖直伸缩杆，所述污泥池还设有上清液抽取装置。
进一步，所述污泥池底部设有可将污泥池整体提升的提升装置，所述污泥池的侧面一面铰接于底面。
进一步，所述倾斜推泥板后方设有竖直推泥板，所述竖直推泥板下端设有二次铲泥板。
进一步，所述倾斜推泥板的底端还有在倾斜推泥板前进方向上的若干螺旋钻头，所述螺旋钻头由电机驱动而转动。
进一步，所述倾斜推泥板设有高压喷嘴。
进一步，所述切板伸出横向的转辊。
进一步，所述倾斜推泥板的上部设有向前的吹风装置。
与现有技术相比，本发明的有益效果是：
本发明所述一种改进的沥青污泥浓缩装置，包括污泥池，污泥池设有若干倾斜推泥板，倾斜推泥板前表面设有若干在倾斜推泥板前进方向上的切板，倾斜推泥板的底端设有喷水装置，污泥池的上方设有导轨，倾斜推泥板沿导轨移动，导轨固接竖直伸缩杆，污泥池还设有上清液抽取装置，污水流入污泥池，污泥自然沉降在倾斜挡泥板上，沉降完成后，倾斜挡泥板将污泥推出污泥池，方便操作人员清理污泥，十分方便，劳动强度小。
