申请日2017.11.27
公开(公告)日2018.02.16
IPC分类号C02F3/34
摘要
本发明公开了一种废水处理池的悬挂式填料装置。其解决现有填料直接添加存在着填料分布不均匀、生化处理效率低的问题。其包括至少两固定座、至少一固定索、若干悬挂索、若干填料索、若干填料球和若干配重物，固定座分别对应固定在处理池的两相对池壁顶部，固定索的一端固定连接在其中一固定座上，固定索的另一端经拉紧装置固定在另一固定座上;悬挂索的连接端分别经锁扣间隔设置在固定索上;填料球间隔穿固在填料索上，填料索的一端固定在悬挂索的悬挂端上;在填料球的球壁上开有通透孔，在填料球内填装有填料和配重物。本发明结构合理，使用方便，填料间隔悬挂在水体中，其分布均匀、生化处理效率高。

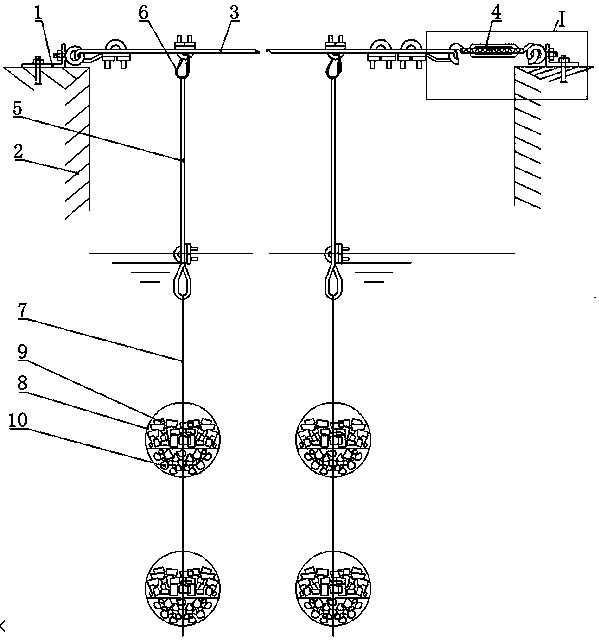

摘要附图
权利要求书
1.一种废水处理池的悬挂式填料装置，其包括至少两固定座，所述的固定座分别对应固定在处理池的两相对池壁顶部，其特征在于：其还包括至少一固定索、若干悬挂索、若干填料索、若干填料球和若干配重物，所述的固定索的一端固定连接在其中一固定座上，所述的固定索的另一端经拉紧装置固定在另一固定座上;所述的悬挂索的连接端分别经锁扣间隔设置在固定索上;所述的填料球间隔穿固在所述的填料索上，填料索的一端固定在悬挂索的悬挂端上;在所述的填料球的球壁上开有通透孔，在填料球内填装有填料;所述的配重物填装在所述的填料球内。
2.根据权利要求1所述的一种废水处理池的悬挂式填料装置，其特征在于：所述的配重物固定在所述的填料索远离悬挂索的一端上。
3.根据权利要求1所述的一种废水处理池的悬挂式填料装置，其特征在于：所述的拉紧装置包括一拉架、两螺杆和两螺母，所述的螺母分别固定连接在所述的拉架的两端上，所述的螺杆的一端分别与螺母螺纹连接，所述的螺杆的另一端固定连接有拉钩，所述的拉钩分别与对应的固定座、固定索的一端钩挂连接。
4.根据权利要求1所述的一种废水处理池的悬挂式填料装置，其特征在于：所述的填料球包括一上球壳、一下球壳和一隔板，所述的上球壳与下球壳卡接或螺纹连接，所述的隔板隔置在上球壳与下球壳之间;所述的填料填装在所述的上球壳内，所述的配重物填装在所述的下球壳内。
5.根据权利要求4所述的一种废水处理池的悬挂式填料装置，其特征在于：在所述的上球壳的内侧设有环形上压板，在所述的下球壳的内侧设有环形下压板，所述的隔板由所述的环形上压板、环形下压板限位隔置。
说明书
一种废水处理池的悬挂式填料装置
技术领域
本发明涉及水、废水或污水的生物处理，尤其是一种废水处理池的悬挂式填料装置。
背景技术
我们知道，在工业废水或生活污水的生化处理中，微生物能够通过生物絮凝作用使废水或污水中的杂质和污染物质形成沉淀，甚至能够将杂质和污染物质转化成无害的物质，因此，微生物是废水或污水生化处理中不可缺少的“主力军”。而在污水处理中，填料的主要作用是容纳附着微生物，是微生物生长的载体，微生物会在填料的表面进行累积，以增大与污水的表面接触，对污水进行污水降解处理。
目前，填料通常是直接添加在废水或污水中，其存在着诸多弊端：一是，在对处理池进行检修时，需要在处理池排空后将没入沉淀中的填料逐一拣出，其劳动强度高、浪费检修时间;二是，悬浮的填料极易在水体的流动作用下积聚在一起，其分布不均匀，对废水或污水的生化处理效率低。
发明内容
为了克服现有在废水中直接添加填料存在着浪费检修时间、填料分布不均匀、生化处理效率低的不足，本发明提供一种结构简单合理、使用方便省力、填料分布均匀、生化处理效率高的废水处理池的悬挂式填料装置。
本发明解决其技术问题所采用的技术方案是：一种废水处理池的悬挂式填料装置，其包括至少两固定座，所述的固定座分别对应固定在处理池的两相对池壁顶部，其特征在于：其还包括至少一固定索、若干悬挂索、若干填料索、若干填料球和若干配重物，所述的固定索的一端固定连接在其中一固定座上，所述的固定索的另一端经拉紧装置固定在另一固定座上;所述的悬挂索的连接端分别经锁扣间隔设置在固定索上;所述的填料球间隔穿固在所述的填料索上，填料索的一端固定在悬挂索的悬挂端上;在所述的填料球的球壁上开有通透孔，在填料球内填装有填料;所述的配重物填装在所述的填料球内。
优选的，所述的配重物固定在所述的填料索远离悬挂索的一端上。
优选的，所述的拉紧装置包括一拉架、两螺杆和两螺母，所述的螺母分别固定连接在所述的拉架的两端上，所述的螺杆的一端分别与螺母螺纹连接，所述的螺杆的另一端固定连接有拉钩，所述的拉钩分别与对应的固定座、固定索的一端钩挂连接。
优选的，所述的填料球包括一上球壳、一下球壳和一隔板，所述的上球壳与下球壳卡接或螺纹连接，所述的隔板隔置在上球壳与下球壳之间;所述的填料填装在所述的上球壳内，所述的配重物填装在所述的下球壳内。
优选的，在所述的上球壳的内侧设有环形上压板，在所述的下球壳的内侧设有环形下压板，所述的隔板由所述的环形上压板、环形下压板限位隔置。
本发明的固定座对应固定在处理池的两相对池壁顶部，固定索的一端固定连接在其中一固定座上，固定索的另一端经拉紧装置固定在另一固定座上;悬挂索分别经锁扣间隔设置固定在固定索;填料球间隔穿固在填料索上，填料索的一端固定在悬挂索的悬挂端上，其在处理池进行检修时，填料球及填料可通过悬挂索一并提出，其结构简单合理，使用方便，省时省力;在填料球的球壁上开有通透孔，填料和配重物填装在填料球中，与现有的填料直接添加在水体中相比，本发明的填料间隔悬挂在水体中，其分布均匀、生化处理效率高。
