申请日2017.11.27
公开(公告)日2018.02.23
IPC分类号B01D21/26; B01D36/04
摘要
本发明公开了一种源水处理用多级除沙器，包括筒体、进水管、中心管、沙斗、卸料阀Ⅰ、支腿、螺旋除沙器，筒体上端圆周方向设有若干螺旋除沙器，螺旋除沙器包括壳体、螺旋叶片，壳体倾斜的固定在筒体外壁上，壳体内部一侧设有螺旋叶片，壳体上部一端设有进水管，进水管一侧设有连接管，连接管一端与进水管的出水口固定连接，另一端倾斜的插入筒体内部;筒体内部一侧设有中心管;筒体下部一侧设有沙斗，沙斗下部一侧设有卸料阀Ⅰ，沙斗外部设有若干均匀布置的支腿。本发明先利用螺旋除沙器对源水进行螺旋除沙，去除源水中的大部分沙石及粒度较大的杂质，再在筒体内部进行旋流除沙，降低了旋流除沙的压力，增强了沙石分离的效果。

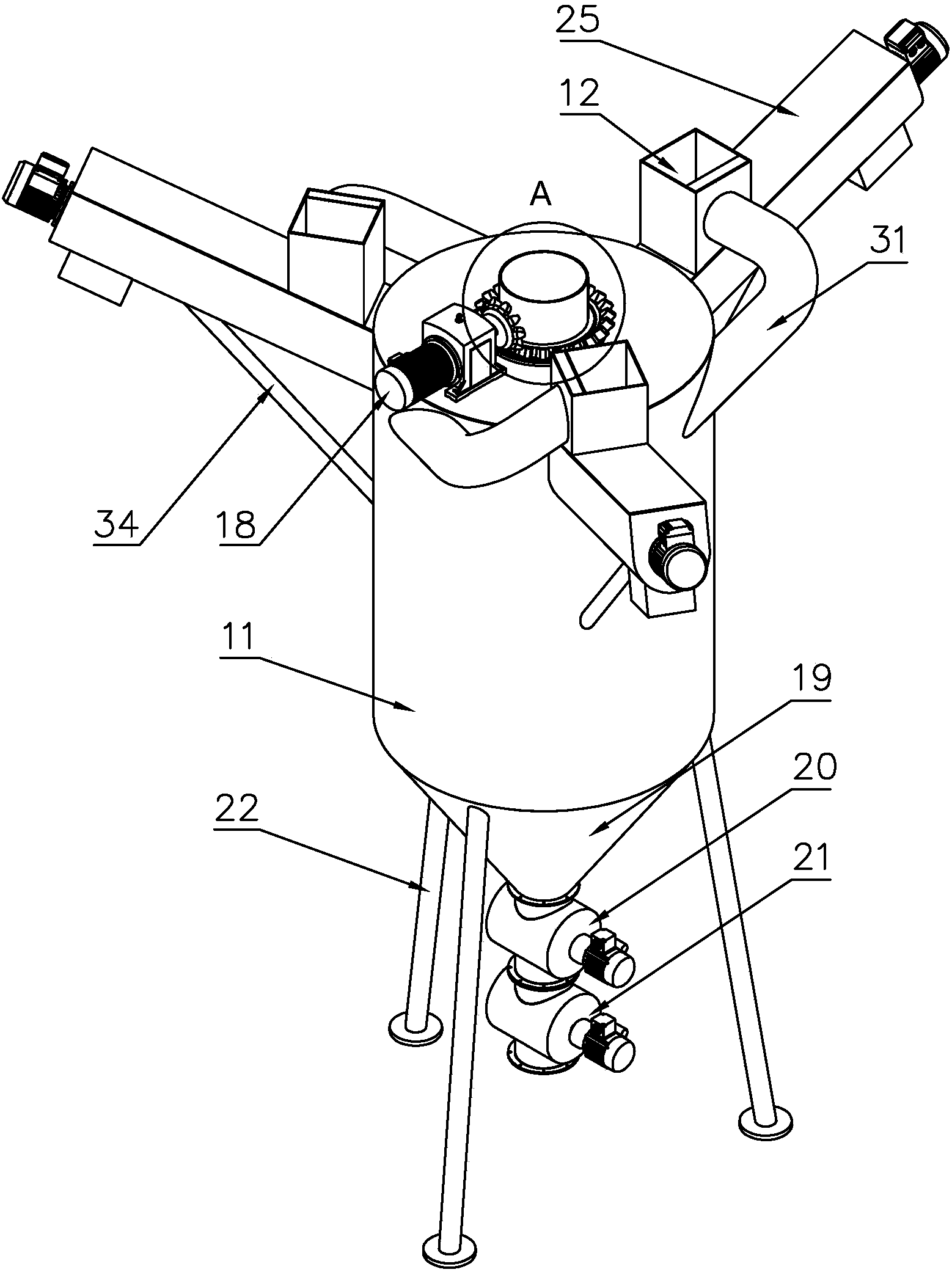

摘要附图
权利要求书
1.一种源水处理用多级除沙器，包括筒体、进水管、中心管、沙斗、卸料阀Ⅰ、支腿、螺旋除沙器，其特征在于所述筒体上端圆周方向设有若干螺旋除沙器，所述螺旋除沙器包括壳体、螺旋叶片、进水管、排沙口、电机Ⅱ，所述壳体倾斜的固定在筒体外壁上，所述壳体内部一侧设有螺旋叶片，所述螺旋叶片一端设有转轴，所述转轴一端设有电机Ⅱ，所述电机Ⅱ安装在壳体外部一端，所述壳体上部一端设有进水管，所述壳体下部另一端设有排沙口，所述进水管一侧设有连接管，所述连接管一端与进水管的出水口固定连接，另一端倾斜的插入筒体内部，且连接管与筒体相切;所述筒体内部一侧设有中心管，所述中心管一端位于筒体内部，另一端位于筒体外部，且中心管与筒体同轴布置，所述中心管下端设有若干连杆，所述连杆一端与中心管固定连接，另一端与筒体内壁固定连接;所述筒体下部一侧设有沙斗，所述沙斗为漏斗形，所述沙斗下部一侧设有卸料阀Ⅰ，所述沙斗外部设有若干均匀布置的支腿。
2.根据权利要求1所述的一种源水处理用多级除沙器，其特征在于所述中心管外部一侧设有套筒，所述套筒外部一侧设有若干叶片，叶片位于筒体内部，套筒顶端设有从动轮，从动轮位于筒体外部，从动轮一侧设有主动轮，主动轮一侧设有电机Ⅰ。
3.根据权利要求1所述的一种源水处理用多级除沙器，其特征在于所述卸料阀Ⅰ下部一侧设有卸料阀Ⅱ，所述卸料阀Ⅰ与卸料阀Ⅱ串联连接。
4.根据权利要求1所述的一种源水处理用多级除沙器，其特征在于所述中心管下端设有集水罩，所述集水罩为圆台状。
5.根据权利要求1所述的一种源水处理用多级除沙器，其特征在于所述螺旋叶片为变螺距螺旋叶片。
6.根据权利要求1所述的一种源水处理用多级除沙器，其特征在于所述进水管内部设有隔板，所述隔板上端通过盖板与进水管内壁连接，所述隔板下端通过滤网与进水管内壁连接。
7.根据权利要求1所述的一种源水处理用多级除沙器，其特征在于所述螺旋除沙器下部一侧设有撑杆，所述撑杆一端与壳体固定连接，另一端与筒体外壁固定连接。
说明书
一种源水处理用多级除沙器
技术领域
本发明属于水处理设备技术领域，特别涉及一种源水处理用多级除沙器。
背景技术
目前我国江、河、湖以及地下水中泥沙的含量很高，对生产用水和居民的生活用水产生严重影响;旋流除沙器是一种根据离心沉降和密度差的原理，当水流在一定的压力下从除沙进水口以切向进入设备后，产生强烈的旋转运动，由于沙和水密度不同，在离心力、向心力、浮力和流体曳力的共同作用下，使密度低的水上升，由出水口排出，密度大的沙粒由设备底部的排污口排出，从而达到除沙的目的;传统的旋流除沙器处理能力有限，当水中的沙石含量较大时，其沙石分离的效果不佳，影响源水处理的效果。
发明内容
本发明的目的是克服现有技术中不足，提供一种源水处理用多级除沙器，先利用螺旋除沙器对源水进行螺旋除沙，去除源水中的大部分沙石及粒度较大的杂质，再在筒体内部进行旋流除沙，降低了旋流除沙的压力，增强了沙石分离的效果。
为了实现上述目的，本发明采用的技术方案是：
一种源水处理用多级除沙器，包括筒体、进水管、中心管、沙斗、卸料阀Ⅰ、支腿、螺旋除沙器，所述筒体上端圆周方向设有若干螺旋除沙器，所述螺旋除沙器包括壳体、螺旋叶片、进水管、排沙口、电机Ⅱ，所述壳体倾斜的固定在筒体外壁上，所述壳体内部一侧设有螺旋叶片，所述螺旋叶片一端设有转轴，所述转轴一端设有电机Ⅱ，所述电机Ⅱ安装在壳体外部一端，所述壳体上部一端设有进水管，所述壳体下部另一端设有排沙口，所述进水管一侧设有连接管，所述连接管一端与进水管的出水口固定连接，另一端倾斜的插入筒体内部，且连接管与筒体相切，电机Ⅱ带动螺旋叶片对源水进行初步沙水分离，去除源水中的部分沙石及粒度较大的杂质，沙石及杂质通过排沙口排出，源水则通过连接管切向进入筒体内部再次进行旋流除沙;所述筒体内部一侧设有中心管，所述中心管一端位于筒体内部，另一端位于筒体外部，且中心管与筒体同轴布置，所述中心管下端设有若干连杆，所述连杆一端与中心管固定连接，另一端与筒体内壁固定连接，连杆增强了中心管的稳定性;所述筒体下部一侧设有沙斗，所述沙斗为漏斗形，所述沙斗下部一侧设有卸料阀Ⅰ，所述沙斗外部设有若干均匀布置的支腿。
优选的，所述中心管外部一侧设有套筒，所述套筒外部一侧设有若干叶片，叶片位于筒体内部，套筒顶端设有从动轮，从动轮位于筒体外部，从动轮一侧设有主动轮，主动轮一侧设有电机Ⅰ，电机Ⅰ通过主动轮带动从动轮转动，从而带动套筒上的叶片转动，对筒体内部的源水进行旋转搅动，增大了源水中沙石的离心力，增强了源水分离的效果。
优选的，所述卸料阀Ⅰ下部一侧设有卸料阀Ⅱ，所述卸料阀Ⅰ与卸料阀Ⅱ串联连接，正常状态下卸料阀Ⅰ处于常开状态，卸料阀Ⅱ处于常闭状态，卸料时关闭卸料阀Ⅰ，打开卸料阀Ⅱ进行卸料，避免了卸料时源水随沙石从卸料阀中排出造成二次污染。
优选的，所述中心管下端设有集水罩，所述集水罩为圆台状，集水罩便于除沙后的源水向中心管中聚集排出，增强了源水排放的效率。
优选的，所述螺旋叶片为变螺距螺旋叶片，变螺距螺旋叶片增强了沙水分离的效果，降低了沙石中的源水含量，便于沙石的进一步处理。
优选的，所述进水管内部设有隔板，所述隔板上端通过盖板与进水管内壁连接，所述隔板下端通过滤网与进水管内壁连接，滤网进一步将源水中的沙石进行过滤，增强了源水的除沙效果。
优选的，所述螺旋除沙器下部一侧设有撑杆，所述撑杆一端与壳体固定连接，另一端与筒体外壁固定连接，撑杆增强了螺旋除沙器的稳定性。
本发明与现有技术相比较有益效果表现在：
1)先利用螺旋除沙器对源水进行螺旋除沙，去除源水中的大部分沙石及粒度较大的杂质，再在筒体内部进行旋流除沙，降低了旋流除沙的压力，增强了沙石分离的效果;
2)中心管外部一侧设有套筒，套筒外部一侧设有若干叶片，叶片位于筒体内部，套筒顶端设有从动轮，从动轮位于筒体外部，从动轮一侧设有主动轮，主动轮一侧设有电机Ⅰ，电机Ⅰ通过主动轮带动从动轮转动，从而带动套筒上的叶片转动，对筒体内部的源水进行旋转搅动，增大了源水中沙石的离心力，增强了源水分离的效果;
3)卸料阀Ⅰ下部一侧设有卸料阀Ⅱ，卸料阀Ⅰ与卸料阀Ⅱ串联连接，正常状态下卸料阀Ⅰ处于常开状态，卸料阀Ⅱ处于常闭状态，卸料时关闭卸料阀Ⅰ，打开卸料阀Ⅱ进行卸料，避免了卸料时源水随沙石从卸料阀中排出造成二次污染;
4)中心管下端设有集水罩，集水罩为圆台状，集水罩便于除沙后的源水向中心管中聚集排出，增强了源水排放的效率;
5)螺旋叶片为变螺距螺旋叶片，变螺距螺旋叶片增强了沙水分离的效果，降低了沙石中的源水含量，便于沙石的进一步处理;
6)进水管内部设有隔板，隔板上端通过盖板与进水管内壁连接，隔板下端通过滤网与进水管内壁连接，滤网进一步将源水中的沙石进行过滤，增强了源水的除沙效果;
7)螺旋除沙器下部一侧设有撑杆，撑杆一端与壳体固定连接，另一端与筒体外壁固定连接，撑杆增强了螺旋除沙器的稳定性。
