申请日2017.10.12
公开(公告)日2018.02.23
IPC分类号B01D35/00
摘要
本发明公开了一种废水处理用过滤板，包括过滤板本体，过滤板本体上均匀开有若干过滤孔，每个过滤孔的形状为锥形，锥形过滤孔底部设有凸起面，过滤板本体底部设置有过滤网，过滤板本体与过滤网之间设置有连接件，过滤网网孔的直径小于过滤孔的直径。本发明的有益效果是：结构简单，使用便捷，采用过滤板与过滤网相结合的方式，过滤效果佳，同时采用锥形孔和凸起面的设置，对废水在进行过滤的过程中具有缓冲的效果，提高了过滤效率，固定牢固，稳定性高。
权利要求书
1.一种废水处理用过滤板，其特征在于：包括过滤板本体，所述过滤板本体上均匀开有若干过滤孔，每个过滤孔的形状为锥形，锥形过滤孔底部设有凸起面，所述过滤板本体底部设置有过滤网，所述过滤板本体与过滤网之间设置有连接件，所述过滤网网孔的直径小于过滤孔的直径。
2.根据权利要求1所述的一种废水处理用过滤板，其特征在于：所述连接件为支撑架。
3.根据权利要求1所述的一种废水处理用过滤板，其特征在于：所述过滤板本体与过滤网之间留有一段距离。
4.根据权利要求1所述的一种废水处理用过滤板，其特征在于：每个过滤孔的直径由上至下逐渐变小。
说明书
一种废水处理用过滤板
技术领域
本发明涉及一种过滤板，尤其涉及一种废水处理用过滤板。
背景技术
过滤板是一种用于固液分离为板框式压滤机配套，还可用于气体净化、静电喷涂的过滤装置。过滤板一般安装在机械设备中用于过滤杂质，现有技术中的过滤板要过滤效果不好，而且需要经常更换或者清洗过滤板。废水在处理过程中，需要先对废水中的杂质进行过滤，但现有的过滤板在使用过程中过滤效果差，废水中的杂质含量多，不能满足需要。
因此，为解决上述问题，特提供一种新的技术方案。
发明内容
本发明提供一种废水处理用过滤板。
本发明采用的技术方案是：

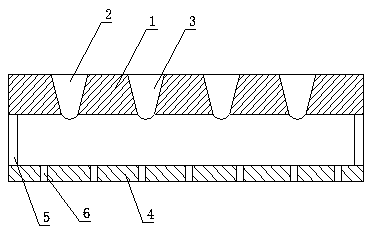

一种废水处理用过滤板，包括过滤板本体，所述过滤板本体上均匀开有若干过滤孔，每个过滤孔的形状为锥形，锥形过滤孔底部设有凸起面，所述过滤板本体底部设置有过滤网，所述过滤板本体与过滤网之间设置有连接件，所述过滤网网孔的直径小于过滤孔的直径。
进一步的，所述连接件为支撑架。
进一步的，所述过滤板本体与过滤网之间留有一段距离。
进一步的，每个过滤孔的直径由上至下逐渐变小。
本发明的有益效果是：结构简单，使用便捷，采用过滤板与过滤网相结合的方式，过滤效果佳，同时采用锥形孔和凸起面的设置，对废水在进行过滤的过程中具有缓冲的效果，提高了过滤效率，固定牢固，稳定性高。
