申请日2017.10.16
公开(公告)日2018.01.12
IPC分类号C02F3/18; C02F3/24
摘要
本发明公开了一种用于处理生活污水的高效曝气池，包括池体、进水管、曝气板、曝气头和排水管;池体的内部设有左浮箱、右浮箱，池体的内壁安装有滑轨，右浮箱的上表面固定连接有第一电机，第一电机的轴伸端固定连接有转轴，转轴的侧壁分布有搅动板，池体的底部固定连接有第二电机，第二电机的轴伸端固定连接有传动轴，传动轴的左右两侧固定连接有曝气板，传动轴的左右两侧分别设有左搅拌轴、右搅拌轴，在浮力的作用下，搅动板始终与表层水面相接处，利用搅动板扬起表层污水，对表层污水进行曝气，利用鼓风机将空气输送至传动轴、曝气板内，对底层的污水进行曝气，利用搅拌杆搅动污水，将污水内的气泡打碎，使空气与污水混合更为充分。
权利要求书

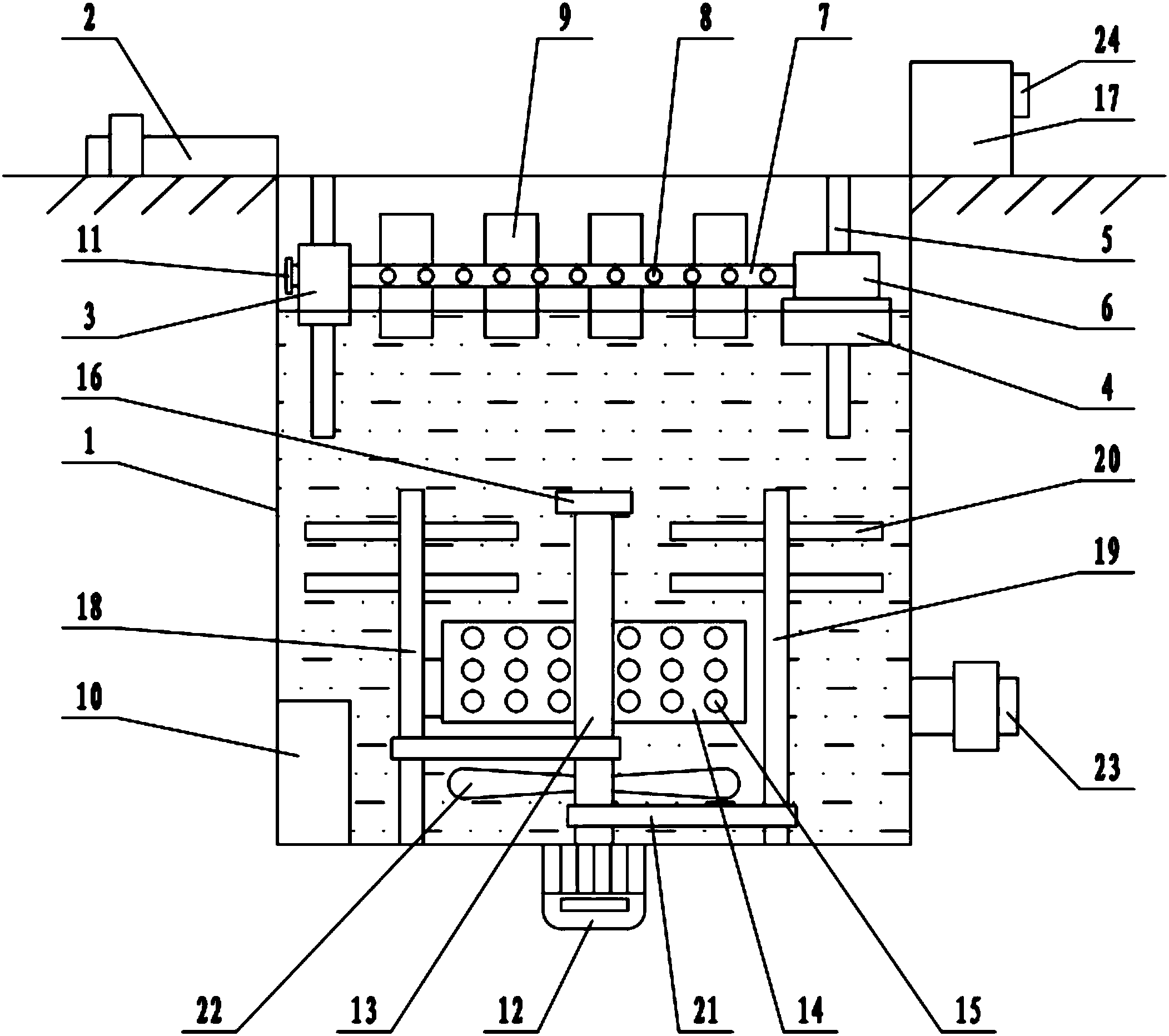

1.一种用于处理生活污水的高效曝气池，包括池体(1)、进水管(2)、曝气板(14)、曝气头(15)和排水管(23);其特征在于，所述池体(1)的内部设有左浮箱(3)、右浮箱(4)，池体(1)的内壁安装有滑轨(5)，左浮箱(3)、右浮箱(4)通过滑轨(5)与池体(1)的内壁滑动连接，右浮箱(4)的上表面固定连接有第一电机(6)，第一电机(6)的轴伸端固定连接有转轴(7)，转轴(7)内部中空，转轴(7)的左端贯穿左浮箱(3)且与左浮箱(3)转动连接，转轴(7)的左端安装有第一旋通接头(11)，池体(1)的底部固定连接有循环水泵(10)，循环水泵(10)的出水口通过软管与第一旋通接头(11)相连接，转轴(7)的侧壁分布有搅动板(9)，池体(1)的底部固定连接有第二电机(12)，第二电机(12)的轴伸端固定连接有传动轴(13)，传动轴(13)穿过池体(1)的底部伸入传动轴(13)内，传动轴(13)的左右两侧固定连接有曝气板(14)，传动轴(13)、曝气板(14)内部中空，且传动轴(13)与曝气板(14)连通，传动轴(13)的顶部安装有第二旋通接头(16)，池体(1)的上端边缘处放置有鼓风机(17)，传动轴(13)的左右两侧分别设有左搅拌轴(18)、右搅拌轴(19)，左搅拌轴(18)、右搅拌轴(19)的下端分别与池体(1)的底部转动连接，左搅拌轴(18)、右搅拌轴(19)上对称分布有搅拌杆(20)，左搅拌轴(18)、右搅拌轴(19)分别通过传动机构(21)与传动轴(13)相连接，鼓风机(17)的侧壁固定连接有控制台(24)。
2.根据权利要求1所述的用于处理生活污水的高效曝气池，其特征在于，所述池体(1)的顶部安装有进水管(2)。
3.根据权利要求1所述的用于处理生活污水的高效曝气池，其特征在于，所述转轴(7)的表面分布有喷水孔(8)。
4.根据权利要求1所述的用于处理生活污水的高效曝气池，其特征在于，所述曝气板(14)的表面分布有若干曝气头(15)。
5.根据权利要求1所述的用于处理生活污水的高效曝气池，其特征在于，所述曝气板(14)的下方设有搅拌叶(22)，搅拌叶(22)与传动轴(13)固定连接。
6.根据权利要求1所述的用于处理生活污水的高效曝气池，其特征在于，所述池体(1)的右侧壁安装有排水管(23)，排水管(23)上安装有阀门。
说明书
一种用于处理生活污水的高效曝气池
技术领域
本发明涉及一种污水处理设备领域，具体是一种用于处理生活污水的高效曝气池。
背景技术
曝气池是利用活性污泥法进行污水处理的构筑物。池内提供一定污水停留时间，满足好氧微生物所需要的氧量以及污水与活性污泥充分接触的混合条件。 曝气池主要由池体、曝气系统和进出水口三个部分组成。池体一般用钢筋混凝土筑成，平面形状有长方形、方形和圆形等;曝气是使空气与水强烈接触的一种手段，其目的在于将空气中的氧溶解于水中，现有的曝气方式主要有两大类，机械曝气和鼓风曝气，然而现有的曝气池，往往曝气结构单一，曝气效率低下，难以满足人们日益增长的污水处理需求。
发明内容
本发明的目的在于提供一种用于处理生活污水的高效曝气池，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种用于处理生活污水的高效曝气池，包括池体、进水管、曝气板、曝气头和排水管;所述池体的内部设有左浮箱、右浮箱，池体的内壁安装有滑轨，左浮箱、右浮箱通过滑轨与池体的内壁滑动连接，右浮箱的上表面固定连接有第一电机，第一电机的轴伸端固定连接有转轴，转轴内部中空，转轴的左端贯穿左浮箱且与左浮箱转动连接，转轴的左端安装有第一旋通接头，池体的底部固定连接有循环水泵，循环水泵的出水口通过软管与第一旋通接头相连接，转轴的侧壁分布有搅动板，池体的底部固定连接有第二电机，第二电机的轴伸端固定连接有传动轴，传动轴穿过池体的底部伸入传动轴内，传动轴的左右两侧固定连接有曝气板，传动轴、曝气板内部中空，且传动轴与曝气板连通，传动轴的顶部安装有第二旋通接头，池体的上端边缘处放置有鼓风机，传动轴的左右两侧分别设有左搅拌轴、右搅拌轴，左搅拌轴、右搅拌轴的下端分别与池体的底部转动连接，左搅拌轴、右搅拌轴上对称分布有搅拌杆，左搅拌轴、右搅拌轴分别通过传动机构与传动轴相连接，鼓风机的侧壁固定连接有控制台。
作为本发明进一步的方案：所述池体的顶部安装有进水管。
作为本发明再进一步的方案：所述转轴的表面分布有喷水孔。
作为本发明再进一步的方案：所述曝气板的表面分布有若干曝气头。
作为本发明再进一步的方案：所述曝气板的下方设有搅拌叶，搅拌叶与传动轴固定连接。
作为本发明再进一步的方案：所述池体的右侧壁安装有排水管，排水管上安装有阀门。
与现有技术相比，本发明的有益效果是：污水从进水管流入池体内，在浮力的作用下，搅动板始终与表层水面相接处，利用搅动板扬起表层污水，对表层污水进行曝气，利用循环水泵将池体底部的污水喷洒向空中，循环曝气，大大提高了曝气效率，利用鼓风机将空气输送至传动轴、曝气板内，对底层的污水进行曝气，在曝气的同时曝气板转动，使空气更加均匀地排入污水中，进一步提升曝气效率，利用搅拌杆搅动污水，将污水内的气泡打碎，使空气与污水混合更为充分，提升曝气效率，利用搅拌叶搅动底层污水，使底层污水向上翻腾，使污水混合更为充分，进一步提升曝气效果。
