申请日2015.10.30
公开(公告)日2016.04.13
IPC分类号C02F9/14
摘要
本实用新型公开了一种医药实验室用废水处理装置，包括集水调节罐(5)、好氧装置(6)、厌氧装置(7)、絮凝装置(8)、沉淀池(9)、pH调节罐(10)和脱水机(12)，所述集水调节罐(5)上设有所述进口一(1A)和所述出口一(2A)，所述泵一(3A)通过所述导管一(4A)与集水调节罐(5)的出口一(2A)连接，所述好氧装置(6)上安装进口二(1B)、出口二(2B)和所述空气进口(13)，所述沉淀池(9)上有进口五(1E)、出口五(2E)和所述液体出口(11)，所述脱水机(12)与沉淀池(9)连接，所述pH调节罐(10)与沉淀池(9)连接。本实用新型工艺流程简单，投资和运行费用低，废水处理效果好。

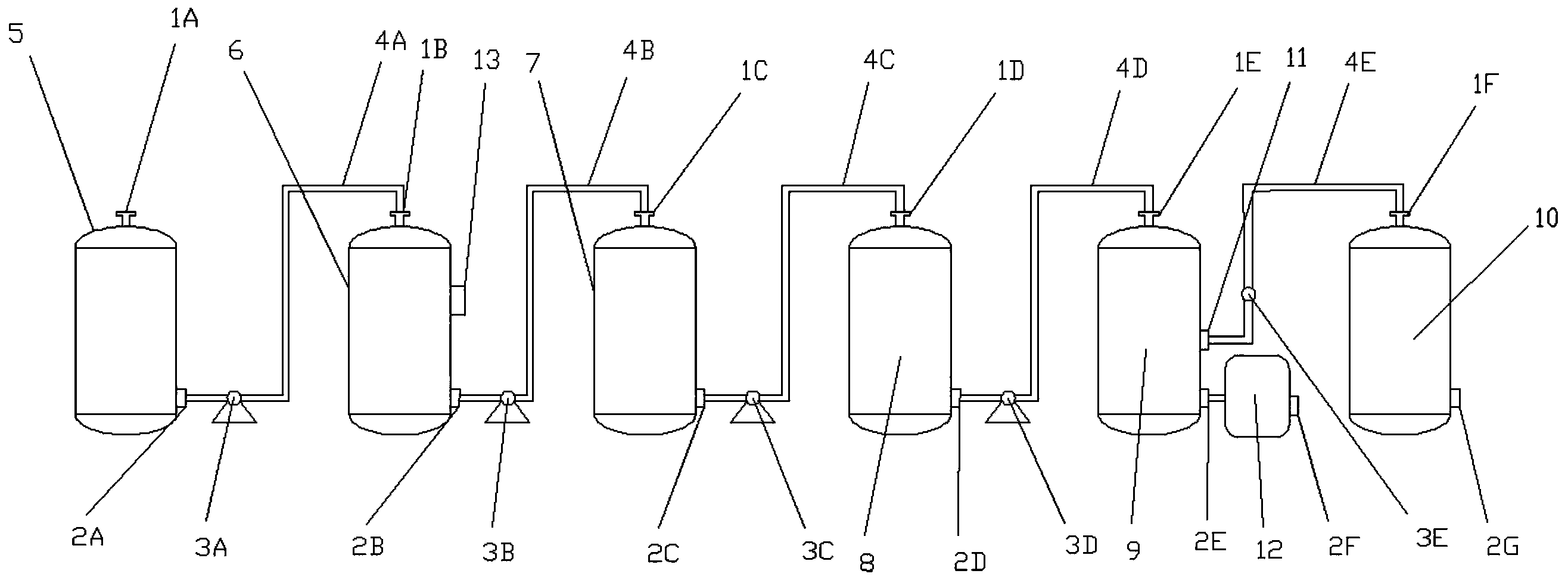

摘要附图
权利要求书
1.一种医药实验室用废水处理装置，其特征在于，包括集水调节罐(5)、好氧装置(6)、厌氧装置(7)、絮凝装置(8)、沉淀池(9)、pH调节罐(10)和脱水机(12)，所述集水调节罐(5)上设有进口一(1A)和出口一(2A)，泵一(3A)通过导管一(4A)与集水调节罐(5)的出口一(2A)连接，所述好氧装置(6)上安装进口二(1B)、出口二(2B)和空气进口(13)，所述厌氧装置(7)和所述絮凝装置(8)分别装有进口三(1C)、出口三(2C)和进口四(1D)、出口四(2D)，所述沉淀池(9)上有进口五(1E)、出口五(2E)和液体出口(11)，所述脱水机(12)与沉淀池(9)连接，所述pH调节罐(10)与沉淀池(9)连接，所述集水调节罐(5)、好氧装置(6)、厌氧装置(7)、絮凝装置(8)、沉淀池(9)和pH调节罐(10)依次分别通过泵和导管两两相连。
说明书
一种医药实验室用废水处理装置
技术领域
本实用新型涉及污水处理领域，尤其是一种医药实验室用废水处理装置。
背景技术
在药品进行大规模生产之前，都需要经过小试和中试环节，实验室废水处理问题日益突出。虽然实验室废水的排放量显著少于工业废水，但其废水中往往含有酸碱液、有毒物质以及一些重金属，极有可能造成水质污染，因此，要加强实验室废水管理，然而现有的一些污水处理装置的投资和运行费用高，污水处理效果较差。
实用新型内容
针对上述存在的问题，本实用新型的目的是提供一种污水处理效果好，运行费用低的医药实验室用废水处理装置。
本实用新型的技术方案是：一种医药实验室用废水处理装置，包括集水调节罐5、好氧装置6、厌氧装置7、絮凝装置8、沉淀池9、pH调节罐10和脱水机12，所述集水调节罐5上设有所述进口一1A和所述出口一2A，所述泵一3A通过所述导管一4A与集水调节罐5的出口一2A连接，所述好氧装置6上安装进口二1B、出口二2B和所述空气进口13，所述厌氧装置7和所述絮凝装置8上均装有进口三1C、进口四1D和出口三2C、出口四2D，所述沉淀池9上有进口五1E、出口五2E和所述液体出口11，所述脱水机12与沉淀池9连接，所述pH调节罐10与沉淀池9连接。
与现有技术相比，本实用新型的有益效果是：
(1)本实用新型的工艺流程简单，投资和运行费用低，废水处理效果好。
(2)本实用新型运行稳定可靠，去除效率高。
(3)本实用新型结构简单，操作方便，能有效处理废水中的悬浮物及有机物。
