申请日2017.11.23
公开(公告)日2018.02.16
IPC分类号C02F9/14
摘要
本发明涉及一种北方农村生活污水小型一体化处理设备及其处理方法，包括调节池、强化生物吸附池、缺氧池、好氧池、膜池和液位调节池，调节池通过管路与强化生物吸附池相连，强化生物吸附池通过管路与缺氧池相连，缺氧池的一侧设有好氧池，好氧池的另一侧设有膜池，膜池的另一侧设有液位调节池;膜池内设有沉浸式的平板膜组件将泥水进行分离，平板膜组件外设有膜抽吸泵，膜抽吸泵一端通过管路与平板膜组件上部的集水管相连，膜抽吸泵的另一端为出水口。本处理设备占地小、操作简单、出水水质稳定、方便维护，可在低温条件下运行农村生活污水一体化处理。

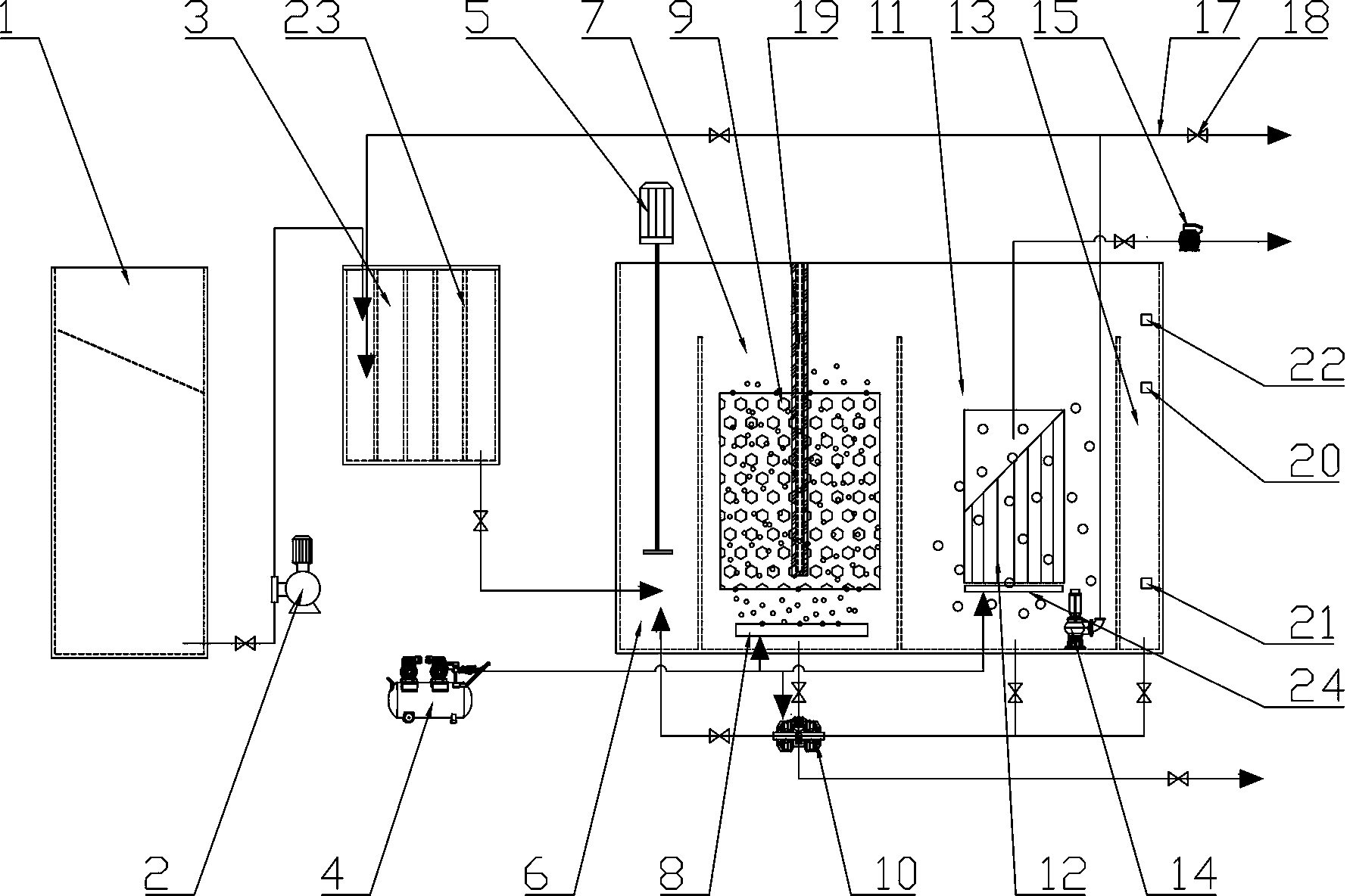

摘要附图
权利要求书
1.一种北方农村生活污水小型一体化处理设备，包括调节池(1)、强化生物吸附池(3)、缺氧池(6)、好氧池(7)、膜池(11)和液位调节池(13)，其特征在于：调节池(1)通过管路与强化生物吸附池(3)相连，调节池(1)与强化生物吸附池(3)之间的管路设有机械隔膜计量泵(2)，强化生物吸附池(3)通过管路与缺氧池(6)相连，缺氧池(6)的一侧设有好氧池(7)，好氧池(7)的另一侧设有膜池(11)，膜池(11)的另一侧设有液位调节池(13);所述缺氧池(6)和好氧池(7)之间、好氧池(7)和膜池(11)之间、膜池(11)和液位调节池(13)之间皆设有溢流挡板用于溢流格挡;
所述膜池(11)内设有沉浸式的平板膜组件(12)将泥水进行分离，平板膜组件(12)外设有膜抽吸泵(15)，膜抽吸泵(15)一端通过管路与平板膜组件(12)上部的集水管相连，膜抽吸泵(15)的另一端为出水口;
所述膜池(11)底部设有污泥回流泵(14)，污泥回流泵(14)通过污泥回流的管路与强化生物吸附池(3)连接，污泥回流的管路上设有排泄管(17)，排泄管(17)上还设有排泄阀门(18);
还包括空压机(4)和气动隔膜泵(10)，空压机(4)的出气口通过管路分别与好氧池(7)底部的微孔曝气管(8)、平板膜组件(12)底部的大孔曝气管(24)和气动隔膜泵(10)的进气口相连;气动隔膜泵(10)的三个进水口通过管路与好氧池(7)、膜池(11)和液位调节池(13)连通，气动隔膜泵(10)的一个出水口通过管路与缺氧池(6)连通，气动隔膜泵(10)还设有排空管。
2.根据权利要求1所述北方农村生活污水小型一体化处理设备，其特征在于：所述缺氧池(6)上设有立式搅拌电机(5)和配套搅拌桨。
3.根据权利要求2所述北方农村生活污水小型一体化处理设备，其特征在于：设有电控箱(16)，电控箱(16)与机械隔膜计量泵(2)、空压机(4)、搅拌电机(5)、污泥回流泵(14)和膜抽吸泵(15)相连。
4.根据权利要求1所述北方农村生活污水小型一体化处理设备，其特征在于：所述好氧池(7)内装有填料(9)。
5.根据权利要求1或4所述北方农村生活污水小型一体化处理设备，其特征在于：所述好氧池(7)内设有插板槽，插入有折流板a(19)。
6.根据权利要求1所述北方农村生活污水小型一体化处理设备，其特征在于：所述强化生物吸附池(3)内设有插板槽，插入有折流板b(23)。
7.根据权利要求1所述北方农村生活污水小型一体化处理设备，其特征在于：所述液位调节池(13)内由高到低依次设有高液位控制点(22)、低液位控制点(20)和警告液位控制点(21)三个液位控制点，高液位控制点(22)和低液位控制点(20)与机械隔膜计量泵(2)相连，警告液位控制点(21)与气动隔膜泵(10)和膜抽吸泵(15)相连。
8.一种使用如权利要求1所述的北方农村生活污水小型一体化处理设备处理污水的方法，其特征在于：方法如下：农村生活污水首先进入调节池(1)内，通过调节水质水量之后的污水由机械隔膜计量泵(2)提升至强化生物吸附池(3)中快速吸附污染物后，依次流入缺氧池(6)和好氧池(7)脱氮处理，进一步优化水质，同时在好氧池(7)、膜池(11)、液位调节池(13)中的混合液单管路或多管路回流至缺氧池(6)中进行脱氮处理，最后进入膜池(11) 内经过平板膜组件(12)进行泥水分离，出水由膜抽吸泵(15)抽出。
说明书
一种北方农村生活污水小型一体化处理设备及其处理方法
技术领域
本发明属于污水处理设备领域，尤其是涉及一种北方农村生活污水小型一体化处理设备。
背景技术
我国北方农村污水排放源分散，污水排放到大中型污水处理厂或处理站进行处理需要铺设大量管路，施工强度大、经济性差、资源浪费。现有农村地区尤其是北方农村地区，因经济条件等因素，急需一种可移动式的污水一体化处理设备。
目前北方农村地区污水处理设备普遍受到低温条件的影响，冬季运行时微生物代谢缓慢，有机物降解效率差，活性污泥的沉降性能随温度的降低也逐渐降低，出水悬浮物含量高，急需一种低温下保证一定处理效率、泥水分离好的污水处理设备。
北方农村生活污水中有机污染物和氮磷浓度高，含有悬浮物以及病菌等污染成分，主要污染物排放浓度如表1：
表1 北方农村生活污水主要污染物排放浓度：
水质指标SSCODBOD5NH3-NTP指标值mg/L150~200200~450200~30020~902.0~6.5
。 目前北方农村地区污水处理设备没有充分利用废水中已适应水质的微生物，将这部分微生物在初沉池中排出。设置专用反应器充分利用这部分微生物实现其强化生物吸附能力。
北方农村地区较南方排水纳污面积小，排水量随季节波动都较大，冲击负荷大。污水水质随污水来源、季候用水、有无冲水厕所等变化，还包括家庭清洁和垃圾乱堆渗滤产生的污水，有机污染物浓度相对较高，一般不含有有毒物质，氮磷等污染物与城市生活污水含量相近，但寄生虫卵与细菌含量高于城市生活污水。针对北方农村现状以及水质特征，现有农村污水处理设施的特点为：
(1) 耐水力冲击负荷能力差，处理水量范围小，出水水质不稳定;
(2) 低温下污水处理效率差，尤其是脱氮处理受低温影响明显，传统的脱氮工艺混合液回流管路单一，工况调节单一;
(3) 低温下二沉池的泥水分离性能差，出水悬浮物含量高;
(4) 农村生活污水中原有微生物没有得到充分利用;
若废水中有机物含量高，易发生污泥膨胀问题。
发明内容
发明目的
本发明的目的是提供一种占地小、操作简单、出水水质稳定、方便维护，可在低温条件下运行的农村生活污水一体化处理设备。
技术方案
一种北方农村生活污水小型一体化处理设备，包括调节池、强化生物吸附池、缺氧池、好氧池、膜池和液位调节池，其特征在于：调节池通过管路与强化生物吸附池相连，调节池与强化生物吸附池之间的管路设有机械隔膜计量泵，强化生物吸附池通过管路与缺氧池相连，缺氧池的一侧设有好氧池，好氧池的另一侧设有膜池，膜池的另一侧设有液位调节池;所述缺氧池和好氧池之间、好氧池和膜池之间、膜池和液位调节池之间皆设有溢流挡板用于溢流格挡;
所述膜池内设有沉浸式的平板膜组件将泥水进行分离，平板膜组件外设有膜抽吸泵，膜抽吸泵一端通过管路与平板膜组件上部的集水管相连，膜抽吸泵的另一端为出水口;
所述膜池底部设有污泥回流泵，污泥回流泵通过污泥回流的管路与强化生物吸附池连接，污泥回流的管路上设有排泄管，排泄管上还设有排泄阀门;
还包括空压机和气动隔膜泵，空压机的出气口通过管路分别与好氧池底部的微孔曝气管、平板膜组件底部的大孔曝气管和气动隔膜泵的进气口相连;气动隔膜泵的三个进水口通过管路与好氧池、膜池和液位调节池连通，气动隔膜泵的一个出水口通过管路与缺氧池连通，气动隔膜泵还设有排空管。
所述调节池与强化生物吸附池之间的管路设有机械隔膜计量泵。
所述缺氧池上设有立式搅拌电机和配套搅拌桨。
设有电控箱，电控箱与机械隔膜计量泵、空压机、搅拌电机、污泥回流泵和膜抽吸泵相连。
所述好氧池内装有填料。
所述好氧池内设有插板槽，插入有折流板a。
所述强化生物吸附池内设有插板槽，插入有折流板b。
所述液位调节池内由高到低依次设有高液位控制点、低液位控制点和警告液位控制点三个液位控制点，高液位控制点和低液位控制点与机械隔膜计量泵相连，警告液位控制点与气动隔膜泵和膜抽吸泵相连。
一种使用北方农村生活污水小型一体化处理设备处理污水的方法，其特征在于：方法如下：农村生活污水首先进入调节池内，通过调节水质水量之后的污水由机械隔膜计量泵提升至强化生物吸附池中快速吸附污染物后，依次流入缺氧池和好氧池脱氮处理，进一步优化水质，同时在好氧池、膜池、液位调节池中的混合液单管路或多管路回流至缺氧池中进行脱氮处理，最后进入膜池内经过平板膜组件进行泥水分离，出水由膜抽吸泵抽出。
优点及效果
本发明具有的优点和积极效果是：
(1) 本发明是处理农村地区多户居民污水的小型一体化设备，占地小，运输方便;
(2) 混合液回流方式多样，可操控性强，脱氮效果好;
(3) 充分利用原水中已适应原水水质的微生物实现对原水中悬浮物的强化吸附能力;
(4) 有效减小了低温对微生物的吸附作用和脱氮作用的影响，有效减小了低温对泥水分离的影响;
(5) 可以实现设备的间歇性运行，降低了能耗，提高了设备的效率;
(6) 针对农村的水质特征，本发明采用了成熟稳定的处理工艺，使得出水稳定，实现的水的资源化;
(7) 工程造价较低，运行费用低，并在经济效益，环境效益和社会效益方面均具备重大的意义。
