申请日2015.10.29
公开(公告)日2016.02.10
IPC分类号C02F9/04; C02F11/00; C02F101/20; C02F101/32; C02F1/40; C02F1/24; C02F1/44
摘要
本发明公开了一种用于板材生产的废水处理系统，包括活性炭过滤池、金属膜过滤池、机械过滤池、化学反应池、反应液加载器、污泥处理系统，所述污泥处理系统分别连接活性炭过滤池、金属膜过滤池、机械过滤池，所述反应液加载器连接化学反应池，所述化学反应池连接机械过滤池，所述机械过滤池连接金属膜过滤池，所述金属膜过滤池连接活性炭过滤池，所述活性炭过滤池连接淬火系统，通过板材生产企业自行建立废水处理系统，对板材生产过程中水冷工艺时所产生的废水进行处理，并将处理后所得水体再次进行水冷利用，从而达到降低一次用水使用量的目的;也避免出现城市污水处理系统出水口乃至下游由于处理效果不好而造成随时污染的情况发生。

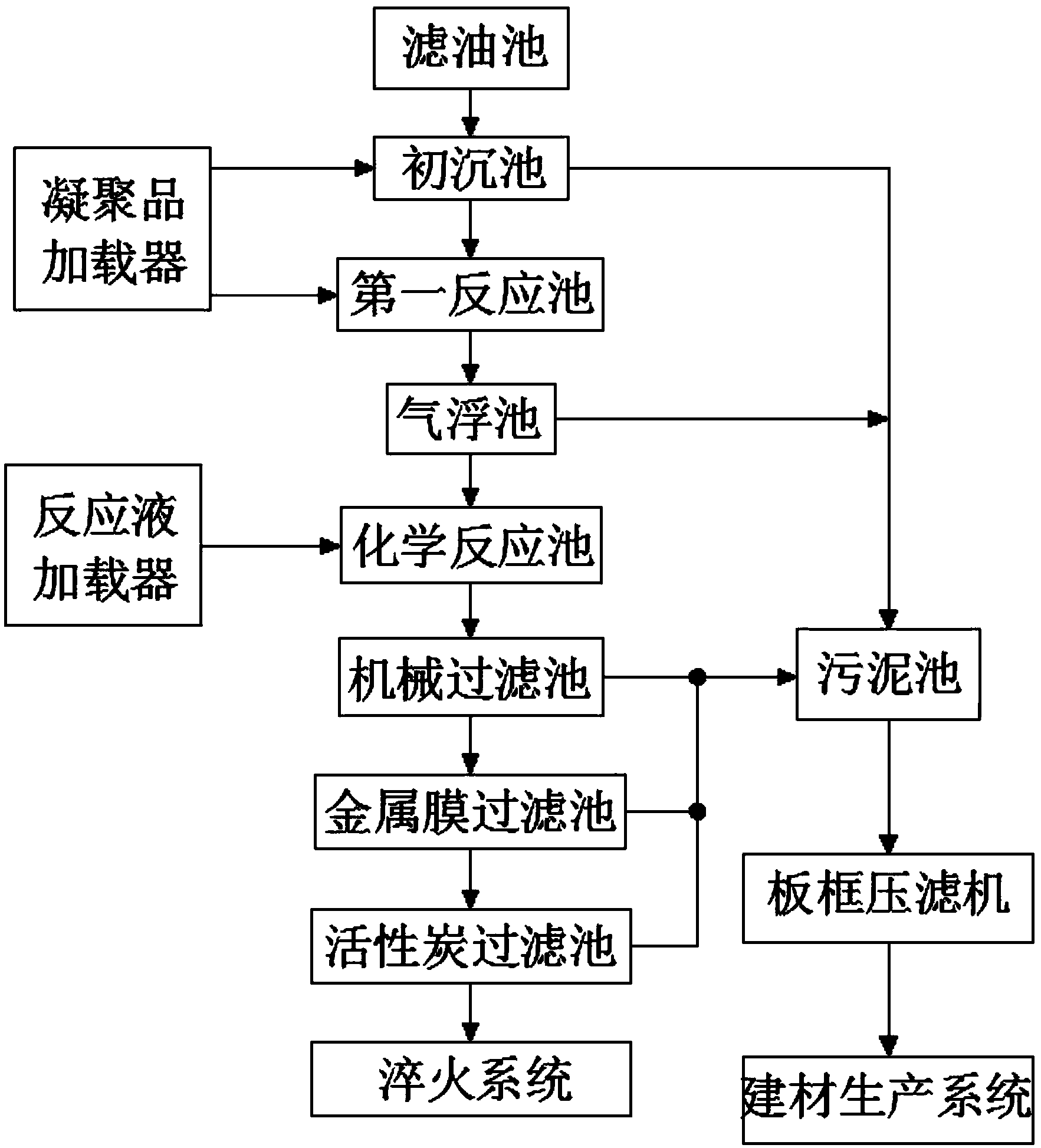

摘要附图
权利要求书
1.一种用于板材生产的废水处理系统，其特征在于：包括活性炭过滤池、金属膜过滤池、机械过滤池、化学反应池、反应液加载器、污泥处理系统，所述污泥处理系统分别连接活性炭过滤池、金属膜过滤池、机械过滤池，所述反应液加载器连接化学反应池，所述化学反应池连接机械过滤池，所述机械过滤池连接金属膜过滤池，所述金属膜过滤池连接活性炭过滤池，所述活性炭过滤池连接淬火系统。
2.根据权利要求1所述的一种用于板材生产的废水处理系统，其特征在于：所述污泥处理系统内设置有污泥池、板框压滤机及建材生产系统，所述污泥池分别连接机械过滤池、金属膜过滤池、活性炭过滤池及板框压滤机，所述板框压滤机连接建材生产系统。
3.根据权利要求2所述的一种用于板材生产的废水处理系统，其特征在于：还包括气浮池，所述气浮池分别连接化学反应池和污泥池。
4.根据权利要求3所述的一种用于板材生产的废水处理系统，其特征在于：还包括第一反应池及凝聚品加载池，所述凝聚品加载池连接第一反应池，所述第一反应池连接气浮池。
5.根据权利要求4所述的一种用于板材生产的废水处理系统，其特征在于：还包括初沉池，所述初沉池分别连接第一反应池和污泥池，所述凝聚品加载器还连接初沉池。
6.根据权利要求5所述的一种用于板材生产的废水处理系统，其特征在于：还包括滤油池，所述滤油池连接初沉池。
说明书
一种用于板材生产的废水处理系统
技术领域
本发明涉及板材生产技术领域，具体的说，是一种用于板材生产的废水处理系统。
背景技术
在板材生产加工中，往往会应用到水冷工艺，而在水冷工艺后，将会留下满含金属的废水，如若不经过处理就直接排放到城市污水管网，将会使城市污水处理系统的工作压力急剧增高，同时还存在由于突然的水体变化，造成城市污水处理系统的处理工艺不能及时切换，从而造成处理出来后的水体将污染排放出口乃至下游区域;同时，由于水冷需水量大，若能将水冷后的水体再次进行利用，作水冷源使用，以此减少一次用水的使用量，为节约水资源提供新的思路，实为板材生产企业可持续发展的一个新的方向。
发明内容
本发明的目的在于提供一种用于板材生产的废水处理系统，通过板材生产企业自行建立废水处理系统，对板材生产过程中水冷工艺时所产生的废水进行处理，并将处理后所得水体再次进行水冷利用，从而达到降低一次用水使用量的目的，在实际应用后，单位万吨板材一次用水使用量降低为原来的百分之七十五;并且由于直接排入城市污水处理系统的污水量降低，也避免出现城市污水处理系统出水口乃至下游由于处理效果不好而造成随时污染的情况发生。
本发明通过下述技术方案实现：一种用于板材生产的废水处理系统，包括活性炭过滤池、金属膜过滤池、机械过滤池、化学反应池、反应液加载器、污泥处理系统，所述污泥处理系统分别连接活性炭过滤池、金属膜过滤池、机械过滤池，所述反应液加载器连接化学反应池，所述化学反应池连接机械过滤池，所述机械过滤池连接金属膜过滤池，所述金属膜过滤池连接活性炭过滤池，所述活性炭过滤池连接淬火系统。
进一步的为更好地实现本发明，特别设置成下述结构：所述污泥处理系统内设置有污泥池、板框压滤机及建材生产系统，所述污泥池分别连接机械过滤池、金属膜过滤池、活性炭过滤池及板框压滤机，所述板框压滤机连接建材生产系统。
进一步的为更好地实现本发明，特别设置成下述结构：还包括气浮池，所述气浮池分别连接化学反应池和污泥池。
进一步的为更好地实现本发明，特别设置成下述结构：还包括第一反应池及凝聚品加载池，所述凝聚品加载池连接第一反应池，所述第一反应池连接气浮池。
进一步的为更好地实现本发明，特别设置成下述结构：还包括初沉池，所述初沉池分别连接第一反应池和污泥池，所述凝聚品加载器还连接初沉池。
进一步的为更好地实现本发明，特别设置成下述结构：还包括滤油池，所述滤油池连接初沉池。
本发明与现有技术相比，具有以下优点及有益效果：
本发明通过板材生产企业自行建立废水处理系统，对板材生产过程中水冷工艺时所产生的废水进行处理，并将处理后所得水体再次进行水冷利用，从而达到降低一次用水使用量的目的，在实际应用后，单位万吨板材一次用水使用量降低为原来的百分之七十五;并且由于直接排入城市污水处理系统的污水量降低，也避免出现城市污水处理系统出水口乃至下游由于处理效果不好而造成随时污染的情况发生。
本发明由于厂区自行进行污水处理，最终不得不排放到城市污水处理系统内的污水量将降低，并且排放周期也变长，可达到双方良好衔接的目的，从而使排放到城市污水处理系统内的污水能被彻底处理达标，避免城市污水处理系统的出水口乃至下游被污染的情况发生。
本发明处理后所得的污泥将被进行资源化利用，特别的用心进行建材生产，达到废弃资源利益化的应用。
