申请日2015.10.29
公开(公告)日2016.01.06
IPC分类号C02F3/30
摘要
本发明涉及环保领域，尤其涉及一种具有容量调节功能的活性污泥处理池及处理方法。该具有容量调节功能的活性污泥处理池包括沿污水流动方向依次连通的生化池、出水分格区及二沉池;污水由泵送入生化池后，靠重力自流进入后续的厌氧区、缺氧区、好氧区，由于好氧区内设置容量调节泵，容量调节泵与出水分格区连通，在向出水分格区输送池水保证二沉池正常进水的同时，可以降低好氧区池水的水位，进而使好氧区具有足够的剩余空间进行水位的调节，这种活性污泥处理池设备工艺简单，操作可靠便捷、节约能耗和工程投资，且出水效果好。

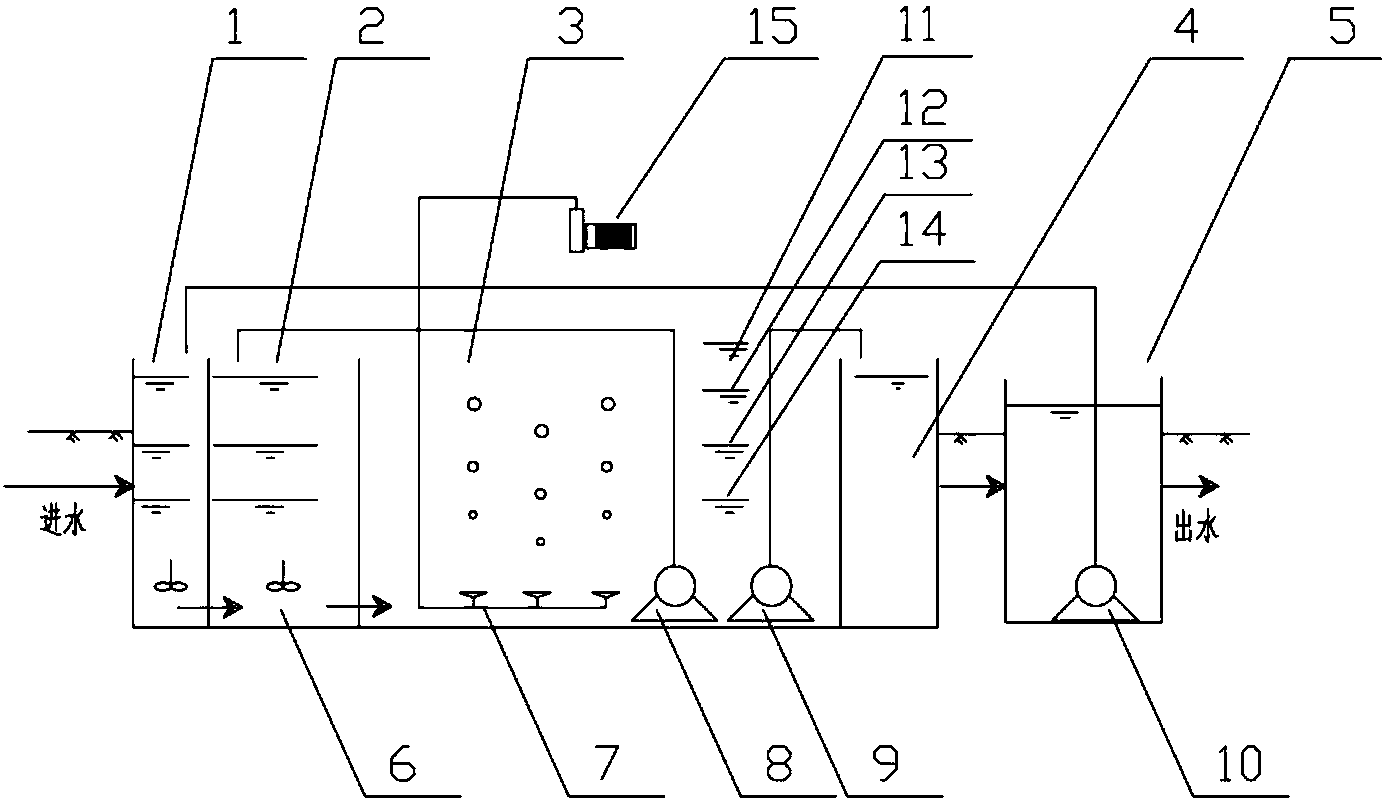

摘要附图
权利要求书
1.一种具有容量调节功能的活性污泥处理池，其特征在于：包括 沿污水流动方向依次连通的生化池、出水分格区及二沉池;所述生化 池内部沿污水流动方向设有依次连通的厌氧区、缺氧区及好氧区，所 述厌氧区与生化池的入口连通，所述出水分格区设置在所述好氧区的 出水侧，所述好氧区内设置有容量调节泵，所述容量调节泵与所述出 水分格区连通，通过向所述出水分格区输送污水以调节生化池的水位。
2.根据权利要求1所述的具有容量调节功能的活性污泥处理池， 其特征在于：所述二沉池内设置有第一回流污泥泵，所述第一回流污 泥泵与所述厌氧区连通;所述好氧区内设置有第二回流污泥泵，第二 回流污泥泵与所述缺氧区连通。
3.根据权利要求1所述的具有容量调节功能的活性污泥处理池， 其特征在于：还包括相连通的鼓风机和曝气头，所述鼓风机设置在生 化池外，所述曝气头设置在所述好氧区底部。
4.根据权利要求1所述的具有容量调节功能的活性污泥处理池， 其特征在于：所述好氧区内壁上由下至上依次开设有低水位标记、常 水位标记、容量调节水位标记和高水位标记。
5.根据权利要求1所述的具有容量调节功能的活性污泥处理池， 其特征在于：所述二沉池的高度高于所述生化池的高度。
6.根据权利要求1所述的具有容量调节功能的活性污泥处理池， 其特征在于：所述厌氧区和缺氧区的底部设置有潜水搅拌器。
7.一种利用权利要求1-6任一项所述的具有容量调节功能的活性 污泥处理池进行活性污泥处理方法，其特征在于：其包括以下步骤：
S1、在好氧区内设置有容量调节泵，容量调节泵与出水分格区连 通，出水分格区与二沉池连通;
S2、在好氧区内壁上由下至上依次开设低水位标记、常水位标记、 容量调节水位标记和高水位标记;
S3、根据好氧区内与低水位标记、常水位标记、容量调节水位标 记和高水位标记相对应的水位状况，通过容量调节泵对好氧区的水位 进行调整。
8.根据权利要求7所述的活性污泥处理方法，其特征在于：步骤 S3中，当好氧池好氧区内水位升至容量调节水位标记处时，开启容量 调节泵，将好氧池好氧区内的池水输送至出水分格区。
9.根据权利要求7所述的活性污泥处理方法，其特征在于：步骤 S3中，当好氧池好氧区内水位降至低水位标记处时，关闭容量调节泵 和鼓风机。
10.根据权利要求7所述的活性污泥处理方法，其特征在于：步 骤S3中，当好氧池好氧区内水位升至常水位标记处时，开启鼓风机。
说明书
一种具有容量调节功能的活性污泥处理池及处理方法
技术领域
本发明涉及环保领域，尤其涉及一种具有容量调节功能的活性污 泥处理池及处理方法。
背景技术
在污水处理技术领域，流量调节是污水处理厂一项重要的工艺措 施，这项技术措施主要有两方面的技术效果：(1)保证污水水质的均 匀化;(2)使后续污水处理构筑物均匀的接纳和处理来水。一般小水 量污水厂或者某些工业废水处理站，由于其进水的时变化系数较大， 都需要相当容积的流量调节措施，目前一般这类污废水厂都需要建设 专门的调节池，能否从污水处理工艺本身开发出一定的调节容量，是 本技术领域的一项重要内容。
目前，污水处理常用的典型活性污泥工艺，如AAO(厌氧-缺氧- 好氧法)、氧化沟等工艺都没有容量调节功能，以AAO工艺为例，污 水由泵送入生化池后，靠重力自流进入后续的缺氧池、好氧池、二沉 池，当停止进水后，生化池液位保持在高水位上，没有足够的空间做 为流量调节之用，因而此类工艺都不具备容量调节功能。
目前具有容量调节功能的典型的污水处理生化工艺是SBR工艺 (在同一反应池中，按时间顺序由进水、曝气、沉淀、排水和待机五 个基本工序组成的活性污泥污水处理方法)。由于这类工艺在运行中靠 滗水器排水，因而生化池运行时可以具有一定的容量调节空间，然而， SBR工艺的不足在于设备繁多复杂，操作过程不能出现误差，否则会 造成各类设备或工艺问题，且总池容偏大和出水效果差。
因此，针对以上不足，需要提供一种具有容量调节功能的活性污 泥处理池及处理方法。
发明内容
(一)要解决的技术问题
本发明的目的是提供一种具有容量调节功能的活性污泥处理池及 处理方法，以解决现有的活性污泥工艺中存在的设备工艺复杂，操作 可靠性差及出水效果不好的问题。
(二)技术方案
为了解决上述技术问题，本发明一方面提供了一种具有容量调节 功能的活性污泥处理池包括沿污水流动方向依次连通的生化池、出水 分格区及二沉池;所述生化池内部沿污水流动方向设有依次连通的厌 氧区、缺氧区及好氧区，所述厌氧区与生化池的入口连通，所述出水 分格区设置在所述好氧区的出水侧，所述好氧区内设置有容量调节泵， 所述容量调节泵与所述出水分格区连通，通过向所述出水分格区输送 污水以调节生化池的水位。
其中，所述二沉池内设置有第一回流污泥泵，所述第一回流污泥 泵与所述厌氧区连通;所述好氧区内设置有第二回流污泥泵，第二回 流污泥泵与所述缺氧区连通。
其中，还包括相连通的鼓风机和曝气头，所述鼓风机设置在生化 池外，所述曝气头设置在所述好氧区底部。
其中，所述好氧区内壁上由下至上依次开设有低水位标记、常水 位标记、容量调节水位标记和高水位标记。
其中，所述二沉池的高度高于所述生化池的高度。
其中，所述厌氧区和缺氧区的底部设置有潜水搅拌器。
本发明另一方面提供的利用上述的具有容量调节功能的活性污泥 处理池进行活性污泥处理方法包括以下步骤：
S1、在好氧区内设置有容量调节泵，容量调节泵与出水分格区连 通，出水分格区与二沉池连通;
S2、在好氧区内壁上由下至上依次开设低水位标记、常水位标记、 容量调节水位标记和高水位标记;
S3、根据好氧区内与低水位标记、常水位标记、容量调节水位标 记和高水位标记相对应的水位状况，通过容量调节泵对好氧区的水位 进行调整。
其中，步骤S3中，当好氧区内水位升至容量调节水位标记处时， 开启容量调节泵，将好氧区内的池水输送至出水分格区。
其中，步骤S3中，当好氧区内水位降至低水位标记处时，关闭容 量调节泵和鼓风机。
其中，步骤S3中，当好氧区内水位升至常水位标记处时，开启鼓 风机。
(三)有益效果
本发明的上述技术方案具有如下优点：本发明提供的具有容量调 节功能的活性污泥处理池及处理方法中，污水由泵送入生化池后，靠 重力自流进入后续的厌氧区、缺氧区、好氧区，由于生化池内设置容 量调节泵，容量调节泵与出水分格区连通，在向出水分格区输送池水 保证二沉池正常进水的同时，可以降低好氧区池水的水位，可以使好 氧区具有足够的剩余空间进行水位的调节，也即是说，将生化池的出 水设置为重力出水和泵排水双模式运行的方式，在进水量减少或停止 时，仍保证有一定量的水排出生化池，使得生化池具有一定调节容量， 做为接纳高峰期进水调节使用，这种活性污泥处理池设备工艺简单， 操作可靠便捷、节约能耗和工程投资，且出水效果好。
