申请日2017.10.16
公开(公告)日2017.12.22
IPC分类号C02F9/14; C02F103/20
摘要
本发明公开了一种小型养猪场内的污水排放处理再利用设备，包括沼气池，所述沼气池固定掩埋在地表面下方，所述沼气池上设有出料管，所述出料管上设有过滤格栅，所述出料管与污水处理装置固定连接，所述污水处理装置由调节室、缺氧室、MBR膜室和清水室共同构成，所述沼气池外设有控制器，所述控制器与远传压力表、电动调节阀门一、水质监测装置一、电动调节阀门二、曝气装置、水质监测装置二、电动调节阀门三、MBR膜室和清水室电性连接。本发明的有益效果是，结构简单，实用性强。
权利要求书

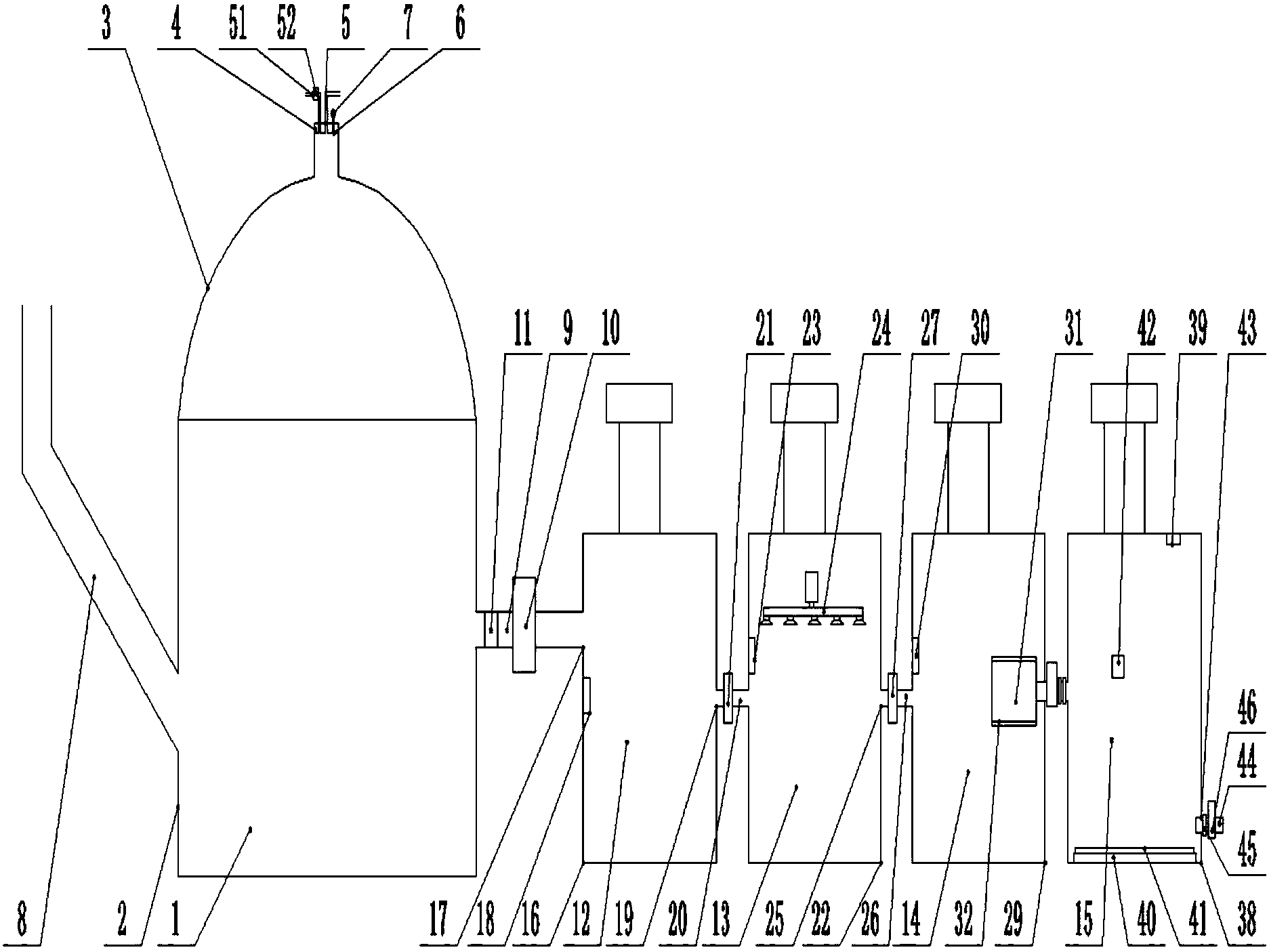

1.一种小型养猪场内的污水排放处理再利用设备，包括沼气池(1)，其特征在于，所述沼气池(1)固定掩埋在地表面下方，所述沼气池(1)由位于地表下的圆形墙体(2)、位于圆形墙体(2)上方与圆形墙体(2)固定连接的圆弧形顶盖(3)、位于圆弧形顶盖(3)上方中心处的圆形密封盖(4)、位于圆形密封盖(4)中心处的出气口(5)、位于出气口(5)一侧的压力表接口(6)、固定安装在压力表接口(6)上的远传压力表(7)、位于圆形墙体(2)一侧下方的的进料口(8)、位于圆形墙体(2)另一侧中间位置的出料管(9)和位于出料管(9)上与出料管(9)固定连接的电动调节阀门一(10)共同构成，所述出料管(9)上设有过滤格栅(11)，所述出料管(9)与位于沼气池(1)一侧且掩埋在地表下方的污水处理装置固定连接，所述污水处理装置由调节室(12)、缺氧室(13)、MBR膜室(14)和清水室(15)共同构成，所述调节室(12)由位于沼气池(1)一侧且掩埋在地表下方的调节室箱体(16)、位于调节室箱体(16)一侧表面上方与出料管(9)固定连接的进料口(17)、位于调节室(12)内的水质监测装置一(18)、位于调节室箱体(16)另一侧表面中心处的调节室出料口(19)、与调节室出料口(19)固定连接的调节室出料管(20)、位于调节室出料管(20)上与调节室出料管(20)固定连接的电动调节阀门二(21)共同构成，所述缺氧室(13)由位于调节室(12)一侧与调节室出料管(20)固定连接的缺氧室箱体(22)、位于缺氧室箱体(22)内的水质监测装置二(23)、位于缺氧室箱体(22)内部的曝气装置(24)、位于缺氧室箱体(22)一侧表面上的缺氧室出料口(25)、固定安装在缺氧室出料口(25)上的缺氧室出料管(26)和位于缺氧室出料管(26)上的电动调节阀门三(27)共同构成，所述沼气池(1)外设有控制器(28)，所述控制器(28)与远传压力表、电动调节阀门一、水质监测装置一、电动调节阀门二、曝气装置、水质监测装置二、电动调节阀门三、MBR膜室和清水室电性连接。
2.根据权利要求1所述的一种小型养猪场内的污水排放处理再利用设备，其特征在于，所述MBR膜室(14)由位于缺氧室(13)一侧与缺氧室出料管(26)固定连接的MBR膜室箱体(29)、位于MBR膜室箱体(29)内的水质监测装置三(30)、位于MBR膜室箱体(29)内部的吸水箱(31)、包裹在吸水箱(31)上的半透膜装置(32)、位于吸水箱(31)一侧表面中心处的吸水箱出水口(33)、固定安装在吸水箱出水口(33)上的吸水箱出水管(34)、位于吸水箱出水管(34)上与吸水箱出水管(34)固定连接的吸水泵(35)、位于吸水泵(35)一侧与吸水箱出水管(34)固定连接的电动调节阀门四(36)和位于电动调节阀门四(36)一侧与吸水箱出水管(34)固定连接的流量计(37)共同构成。
3.根据权利要求1所述的一种小型养猪场内的污水排放处理再利用设备，其特征在于，所述清水室(15)由位于MBR膜室(14)一侧与吸水箱出水管(34)固定连接的清水室箱体(38)、位于清水室箱体(38)顶部下方的水位监测传感器(39)、位于清水室箱体(38)底部的均匀分布的紫外线消毒灯(40)、套装在紫外线消毒灯(40)上的透明防水膜(41)、位于清水室箱体(38)侧表面上的光照传感器(42)、位于清水室箱体(38)侧表面下方的出水口(43)、固定安装在出水口(43)上的出水管(44)、位于出水管(44)上的电动调节阀门五(45)和位于电动调节阀门五(45)一侧与出水管(44)固定连接的水泵(46)共同构成。
4.根据权利要求1所述的一种小型养猪场内的污水排放处理再利用设备，其特征在于，所述曝气装置(24)由固定安装在缺氧室(13)内部水面上均匀分布的曝气头(47)、与曝气头(47)固定连接的曝气管网(48)、与曝气管网(48)进气端固定连接的鼓风机(49)和位于鼓风机(49)内部的风机调节装置(50)共同构成。
5.根据权利要求1所述的一种小型养猪场内的污水排放处理再利用设备，其特征在于，所述圆形密封盖(4)上设有补水管(51)，所述补水管(51)上设有阀门(52)，所述补水管(51)与外部水源固定连接。
6.根据权利要求2所述的一种小型养猪场内的污水排放处理再利用设备，其特征在于，所述半透膜装置(32)是由反应膜、离子交换膜、渗透膜等组成。
7.根据权利要求1所述的一种小型养猪场内的污水排放处理再利用设备，其特征在于，所述调节室(12)、缺氧室(13)、MBR膜室(14)和清水室(15)的顶部设有位于地表上方的人孔。
8.根据权利要求1所述的一种小型养猪场内的污水排放处理再利用设备，其特征在于，所述调节室(12)、缺氧室(13)、MBR膜室(14)和清水室(15)内部设有M1防腐防水树脂层。
9.根据权利要求1所述的一种小型养猪场内的污水排放处理再利用设备，其特征在于，所述出气口(5)通过PVC软管与外部用气设备连接。
10.根据权利要求1所述的一种小型养猪场内的污水排放处理再利用设备，其特征在于，所述控制器(28)上设有PLC系统(53)，所述控制器(28)上设有电容显示屏(54)、控制按钮(55)、开关装置(56)和报警装置(57)，所述控制器(28)上设有用电接口(58)。
说明书
一种养猪场内的污水排放处理再利用设备
技术领域
本发明涉及污水处理利用领域，特别是一种养猪场内的污水排放处理再利用设备。
背景技术
公知的，养猪所排出的粪水一直都是很难解决的难题，通常的养猪场都是先将猪的粪水先集中排放在猪场周围的粪坑里，然后等积压一定时间之后有专人拉走变卖，但是这样就造成了在积压这段时间里周围的空气臭气熏天，不但影响了周围人们的生活，而且对养的猪本身也非常不利，极其容易造成传染病的发生，虽然有的猪场设有沼气池，但是沼气池的处理能力相当有限，而沼气池不能将猪的粪水进行区别使用，极大的降低了对粪水的利用率。
发明内容
本发明的目的是为了解决上述问题，设计了一种养猪场内的污水排放处理再利用设备。
实现上述目的本发明的技术方案为，一种小型养猪场内的污水排放处理再利用设备，包括沼气池，所述沼气池固定掩埋在地表面下方，所述沼气池由位于地表下的圆形墙体、位于圆形墙体上方与圆形墙体固定连接的圆弧形顶盖、位于圆弧形顶盖上方中心处的圆形密封盖、位于圆形密封盖中心处的出气口、位于出气口一侧的压力表接口、固定安装在压力表接口上的远传压力表、位于圆形墙体一侧下方的的进料口、位于圆形墙体另一侧中间位置的出料管和位于出料管上与出料管固定连接的电动调节阀门一共同构成，所述出料管上设有过滤格栅，所述出料管与位于沼气池一侧且掩埋在地表下方的污水处理装置固定连接，所述污水处理装置由调节室、缺氧室、MBR膜室和清水室共同构成，所述调节室由位于沼气池一侧且掩埋在地表下方的调节室箱体、位于调节室箱体体一侧表面上方与出料管固定连接的进料口、位于调节室内的水质监测装置一、位于调节室箱体另一侧表面中心处的调节室出料口、与调节室出料口固定连接的调节室出料管、位于调节室出料管上与调节室出料管固定连接的电动调节阀门二共同构成，所述缺氧室由位于调节室一侧与调节室出料管固定连接的缺氧室箱体、位于缺氧室箱体内的水质监测装置二、位于缺氧室箱体内部的曝气装置、位于缺氧室箱体一侧表面上的缺氧室出料口、固定安装在缺氧室出料口上的缺氧室出料管和位于缺氧室出料管上的电动调节阀门三共同构成，所述沼气池外设有控制器，所述控制器与远传压力表、电动调节阀门一、水质监测装置一、电动调节阀门二、曝气装置、水质监测装置二、电动调节阀门三、MBR膜室和清水室电性连接。
所述MBR膜室由位于缺氧室一侧与缺氧室出料管固定连接的MBR膜室箱体、位于MBR膜室箱体内的水质监测装置三、位于MBR膜室箱体内部的吸水箱、包裹在吸水箱上的半透膜装置、位于吸水箱一侧表面中心处的吸水箱出水口、固定安装在吸水箱出水口上的吸水箱出水管、位于吸水箱出水管上与吸水箱出水管固定连接的吸水泵、位于吸水泵一侧与吸水箱出水管固定连接的电动调节阀门四和位于电动调节阀门四一侧与吸水箱出水管固定连接的流量计共同构成。
所述清水室由位于MBR膜室一侧与吸水箱出水管固定连接的清水室箱体、位于清水室箱体顶部下方的水位监测传感器、位于清水室箱体底部的均匀分布的紫外线消毒灯、套装在紫外线消毒灯上的透明防水膜、位于清水室箱体侧表面上的光照传感器、位于清水室箱体侧表面下方的出水口、固定安装在出水口上的出水管、位于出水管上的电动调节阀门五和位于电动调节阀门五一侧与出水管固定连接的水泵共同构成。
所述曝气装置由固定安装在缺氧室内部水面上均匀分布的曝气头、与曝气头固定连接的曝气管网、与曝气管网进气端固定连接的鼓风机和位于鼓风机内部的风机调节装置共同构成。
所述圆形密封盖上设有补水管，所述补水管上设有阀门，所述补水管与外部水源固定连接。
所述半透膜装置是由反应膜、离子交换膜、渗透膜等组成。
所述调节室、缺氧室、MBR膜室和清水室的顶部设有位于地表上方的人孔。
所述调节室、缺氧室、MBR膜室和清水室内部设有M1防腐防水树脂层。
所述出气口通过PVC软管与外部用气设备连接。
所述控制器上设有PLC系统，所述控制器上设有电容显示屏、控制按钮、开关装置和报警装置，所述控制器上设有用电接口
利用本发明的技术方案制作的一种养猪场内的污水排放处理再利用设备，通过上述装置，即可将养猪场产生的粪水通过沼气池产生沼气又可将多余的粪水通过污水处理装置将其净化，此装置实用性强，使用起来比较方便，在很好的处理了粪水的同时大大节省了资源，实现了可持续发展的道路。
