申请日2015.10.30
公开(公告)日2016.05.11
IPC分类号C02F9/14
摘要
一种卧式半自动船用生活污水处理装置，包括并排设置的收集箱、分解箱和沉淀箱，在收集箱上设有集污口，在收集箱的内侧底部设有第一曝气盘，第一曝气盘通过气路与设在沉淀箱外侧的气泵相连，在收集箱的一侧设有一粉碎泵，粉碎泵的进水口通过管道与收集箱底部相连，粉碎泵的出水口通过管道与分解箱相连，在分解箱内设有生物填料，在分解箱的内侧底部设有第二曝气盘，第二曝气盘通过气路与设在沉淀箱外侧的气泵相连，分解箱通过管道经电动阀和单向阀与沉淀箱相连通。它可拆分现场装配，便于在有限的船舱空间内安装，自动化程度高，制造成本低，性能稳定可靠，污水处理效果好，能达到排放标准。

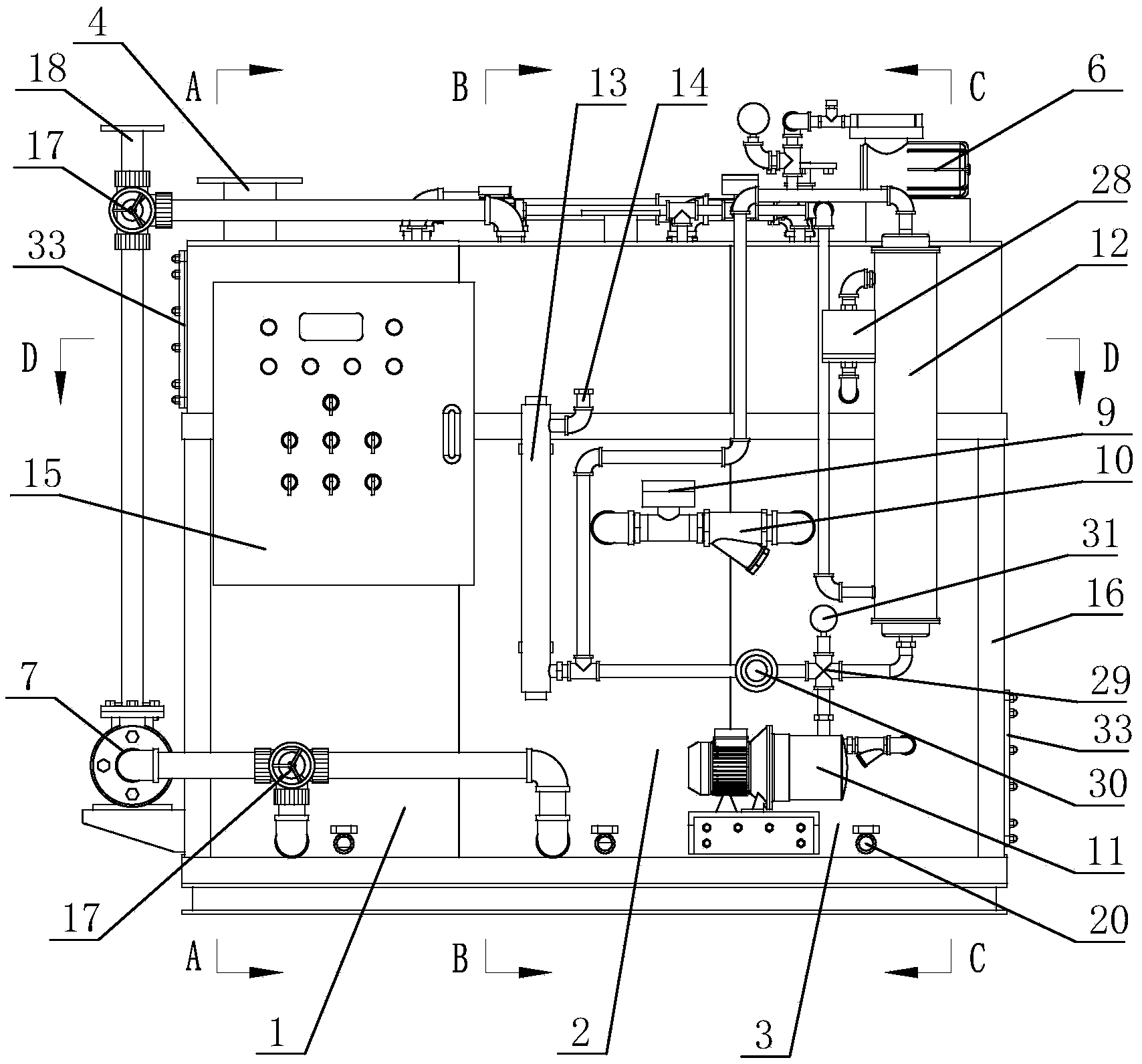

摘要附图
权利要求书
1.一种卧式半自动船用生活污水处理装置，其特征在于：包括并排设置的收集箱、分解箱和沉淀箱，在收集箱上设有集污口，在收集箱的内侧底部设有第一曝气盘，第一曝气盘通过气路与设在沉淀箱外侧的气泵相连，在收集箱的一侧设有一粉碎泵，粉碎泵的进水口通过管道与收集箱底部相连，粉碎泵的出水口通过管道与分解箱相连，在分解箱内设有生物填料，在分解箱的内侧底部设有第二曝气盘，第二曝气盘通过气路与设在沉淀箱外侧的气泵相连，分解箱通过管道经电动阀和单向阀与沉淀箱相连通，在沉淀箱和收集箱内沿高度方向分别设有若干个液位传感器，在沉淀箱的外侧底部设有一排污泵，排污泵的进水口通过管道与沉淀箱下部相连通，排污泵的出水口通过管道与安装在沉淀箱外侧的膜过滤器的一端相连，膜过滤器的另一端通过管道与一安装在分解箱外侧的杀菌器的一端相连，在杀菌器的另一端设有排水口，粉碎泵、气泵、电动阀、液位传感器和排污泵分别通过导线与设在收集箱外侧的控制装置相连。
2.根据权利要求1所述的卧式半自动船用生活污水处理装置，其特征在于：所述收集箱、分解箱和沉淀箱为相互独立的三个箱体，在收集箱、分解箱和沉淀箱的外侧下部设有一将收集箱、分解箱和沉淀箱固定的安装框架。
3.根据权利要求1所述的卧式半自动船用生活污水处理装置，其特征在于：在粉碎泵的进水口与收集箱底部相连的管道上设有三通阀，三通阀的一管口通过管道与分解箱底部相连，在粉碎泵的出水口与分解箱相连的管道上设有三通阀，三通阀的一管口与应急排放口相连。
4.根据权利要求1所述的卧式半自动船用生活污水处理装置，其特征在于：在收集箱上设有一冲洗口，在收集箱、分解箱和沉淀箱的底部分别设有一排污口。
5.根据权利要求1所述的卧式半自动船用生活污水处理装置，其特征在于：在粉碎泵的进水口与收集箱底部相连的管道位于收集箱内的管道入口下方设有一挡物台。
6.根据权利要求1所述的卧式半自动船用生活污水处理装置，其特征在于：在收集箱和分解箱的顶部设有一连通收集箱和分解箱的溢流管路，溢流管路的两端分别伸至收集箱和分解箱的内侧中下部，在溢流管路与第一曝气盘之间的收集箱内设有一将收集箱分隔成两个腔室的过滤网，在分解箱的顶部设有溢流口。
7.根据权利要求1所述的卧式半自动船用生活污水处理装置，其特征在于：在分解箱和沉淀箱的顶部设有一连通分解箱和沉淀箱的气提管路，气提管路的一端伸至沉淀箱内侧底部且连接一罩体，一与气泵相连的气路底部伸至罩体内，在位于分解箱和沉淀箱外侧的气提管路上设有一透明观察窗。
8.根据权利要求1所述的卧式半自动船用生活污水处理装置，其特征在于：所述膜过滤器的一端侧部与一气路的一端相连，气路的另一端与气泵相连，所述膜过滤器的另一端侧部通过一管路经阀门与沉淀箱相连通。
9.根据权利要求1所述的卧式半自动船用生活污水处理装置，其特征在于：在排污泵的出水口与膜过滤器之间的管道上设有一四通管，四通管的一管口通过管道经一控制阀与杀菌器相连，四通管的另一管口连接一电接点压力表，电接点压力表通过导线与控制装置相连。
10.根据权利要求1所述的卧式半自动船用生活污水处理装置，其特征在于：在收集箱、分解箱和沉淀箱的外侧设有一分别连通收集箱、分解箱、沉淀 箱和外界的透气管路;所述收集箱、分解箱和沉淀箱及各管道均由塑料制成;在收集箱和沉淀箱上均设有视窗，在收集箱、分解箱和沉淀箱上分别设有一维修门。
说明书
卧式半自动船用生活污水处理装置
技术领域：
本实用新型涉及一种卧式半自动船用生活污水处理装置。
背景技术：
随着世界的经济往来的不断加深，国际间的贸易交易也日益频繁，货船、客运、邮轮也越来越多。船舶给各水域带来的污染也日益引起了世界各国对海洋生态保护的重视。船用污水处理装置是船舶的辅助设备，该设备在船舶上承担生活污水的处理，使其达到排放标准。
船舶生活污水可分为两类：一类为厨房、盥洗室、医务室等排放的污水，称之灰水，对于灰水只要过滤出固体物质再经消毒杀菌处理后，即可排放舷外;另一类主要指含有粪便的厕所冲洗水，也称黑水，而对于黑水，需要严格的处理。所谓生活污水的处理，主要是针对这类污水而言的，须经处理达到排放标准后才能排放。
为满足排放标准，船舶必须设有污水处理装置，以便对生活污水进行处理，目前船上采用的处理设备基本分两种：一种是收集、贮存、集中排放的设备，船舶装设生活污水贮存柜，在禁止排放区域内，将生活污水全部暂时存入贮存柜中，当船舶航行到允许排放海域时再排光，或排至港口接收设备。该方法设备简单，造价低，也容易管理和操作，但如果船舶在禁排区内时间过长，污水贮存量受到限制，处理将发生困难。另一种是船上处理后直接排出的设备，由于舰船自身的特点，无法在舰船上配置普通的污水处理系统，因为这种系统往往存在占用大量空间、耗水量大、臭气外溢、容易堵塞、维修困难等难题，而 现在虽然市场上也出现一些在船上使用的生活污水处理装置，但都存在体积大，不易有限的船舱空间内安装，自动化程度低，造价高，性能不稳定，污水处理不彻底，达不到排放标准的缺点，成为长期以来一直困扰船上污水处理的技术难题。
实用新型内容：
本实用新型为了弥补现有技术的不足，提供了一种卧式半自动船用生活污水处理装置，它结构设计合理，可拆分现场装配，便于在有限的船舱空间内安装，自动化程度高，制造成本低，性能稳定可靠，污水处理效果好，能达到排放标准，解决了现有技术中存在的问题。
本实用新型为解决上述技术问题所采用的技术方案是：
一种卧式半自动船用生活污水处理装置，包括并排设置的收集箱、分解箱和沉淀箱，在收集箱上设有集污口，在收集箱的内侧底部设有第一曝气盘，第一曝气盘通过气路与设在沉淀箱外侧的气泵相连，在收集箱的一侧设有一粉碎泵，粉碎泵的进水口通过管道与收集箱底部相连，粉碎泵的出水口通过管道与分解箱相连，在分解箱内设有生物填料，在分解箱的内侧底部设有第二曝气盘，第二曝气盘通过气路与设在沉淀箱外侧的气泵相连，分解箱通过管道经电动阀和单向阀与沉淀箱相连通，在沉淀箱和收集箱内沿高度方向分别设有若干个液位传感器，在沉淀箱的外侧底部设有一排污泵，排污泵的进水口通过管道与沉淀箱下部相连通，排污泵的出水口通过管道与安装在沉淀箱外侧的膜过滤器的一端相连，膜过滤器的另一端通过管道与一安装在分解箱外侧的杀菌器的一端相连，在杀菌器的另一端设有排水口，粉碎泵、气泵、电动阀、液位传感器和排污泵分别通过导线与设在收集箱外侧的控制装置相连。
所述收集箱、分解箱和沉淀箱为相互独立的三个箱体，在收集箱、分解箱 和沉淀箱的外侧下部设有一将收集箱、分解箱和沉淀箱固定的安装框架。
在粉碎泵的进水口与收集箱底部相连的管道上设有三通阀，三通阀的一管口通过管道与分解箱底部相连，在粉碎泵的出水口与分解箱相连的管道上设有三通阀，三通阀的一管口与应急排放口相连。
在收集箱上设有一冲洗口，在收集箱、分解箱和沉淀箱的底部分别设有一排污口。
在粉碎泵的进水口与收集箱底部相连的管道位于收集箱内的管道入口下方设有一挡物台。
在收集箱和分解箱的顶部设有一连通收集箱和分解箱的溢流管路，溢流管路的两端分别伸至收集箱和分解箱的内侧中下部，在溢流管路与第一曝气盘之间的收集箱内设有一将收集箱分隔成两个腔室的过滤网，在分解箱的顶部设有溢流口。
在分解箱和沉淀箱的顶部设有一连通分解箱和沉淀箱的气提管路，气提管路的一端伸至沉淀箱内侧底部且连接一罩体，一与气泵相连的气路底部伸至罩体内，在位于分解箱和沉淀箱外侧的气提管路上设有一透明观察窗。
所述膜过滤器的一端侧部与一气路的一端相连，气路的另一端与气泵相连，所述膜过滤器的另一端侧部通过一管路经阀门与沉淀箱相连通。
在排污泵的出水口与膜过滤器之间的管道上设有一四通管，四通管的一管口通过管道经一控制阀与杀菌器相连，四通管的另一管口连接一电接点压力表，电接点压力表通过导线与控制装置相连。
在收集箱、分解箱和沉淀箱的外侧设有一分别连通收集箱、分解箱、沉淀箱和外界的透气管路;所述收集箱、分解箱和沉淀箱及各管道均由塑料制成; 在收集箱和沉淀箱上均设有视窗，在收集箱、分解箱和沉淀箱上分别设有一维修门。
本实用新型采用上述方案，结构设计合理，收集箱、分解箱和沉淀箱单独设置，可拆分现场装配，便于在有限的船舱空间内安装，通过控制装置对各功能性部件进行控制，自动化程度高，制造成本低，性能稳定可靠，采用微生物分解，同时增设膜过滤器和杀菌器，污水处理效果好，能达到排放标准。
