申请日2015.10.30
公开(公告)日2016.04.20
IPC分类号B02C18/12; B02C18/16; B02C18/18; B02C18/24; B02C18/22
摘要
本发明涉及一种污水在线切割破碎装置，包括处理筒，处理筒侧壁上相对设有进水管和出水管;处理筒配合设有筒盖，筒盖内侧顶部中心设有旋转轴，筒盖外侧顶面设有第一旋转电机，旋转轴与第一旋转电机连接;旋转轴外部连接有若干切割机构。本发明使得在实际的污水在线切割破碎过程中，利用进水管和出水管的过流及切割机构运动的差速而带来的双动力，在污水管的管结构中直接被耙拢以及切割破碎，同时亦可以搅拌污水、切割污水中的较大颗粒，大大提升污水处理的效率，保证了污水处理的效果、不易造成污物堵塞。

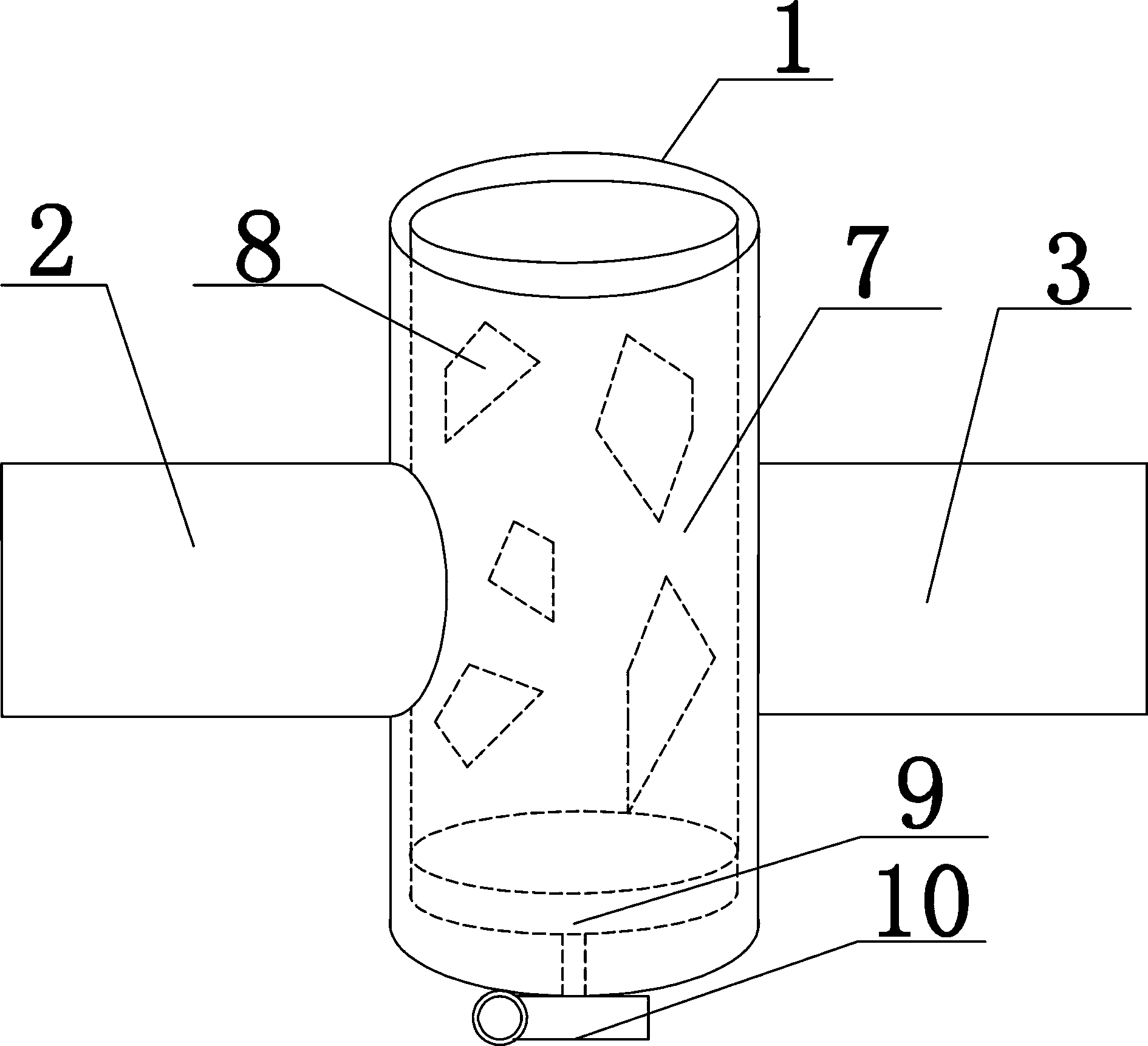

摘要附图
权利要求书
1.一种污水在线切割破碎装置，其特征在于：所述污水在线切割破碎装置包括处理筒，所述处理筒侧壁上相对设有进水管和出水管;所述处理筒配合设有筒盖，所述筒盖内侧顶部中心设有旋转轴，所述筒盖外侧顶面设有第一旋转电机，所述旋转轴与第一旋转电机连接;所述旋转轴外部连接有若干切割机构。
2.根据权利要求1所述的一种污水在线切割破碎装置，其特征在于：所述处理筒内还同轴设有切割筒，所述切割筒的筒壁上设有若干通孔。
3.根据权利要求2所述的一种污水在线切割破碎装置，其特征在于：所述通孔为不规则形孔。
4.根据权利要求2所述的一种污水在线切割破碎装置，其特征在于：所述进水管的过流断面大于等于所有通孔的面积之和。
5.根据权利要求2所述的一种污水在线切割破碎装置，其特征在于：所述切割筒的底部设有旋转盘，所述旋转盘连接至第二旋转电机。
6.根据权利要求2所述的一种污水在线切割破碎装置，其特征在于：所述切割筒为圆柱体形或倒圆台形。
7.根据权利要求1所述的一种污水在线切割破碎装置，其特征在于：所述若干切割机构为若干切割刀片，所述切割刀片平行于所述切割筒的内壁均匀分布设于旋转轴外部，所述切割刀片在垂直方向的投影与旋转轴重合。
8.根据权利要求1所述的一种污水在线切割破碎装置，其特征在于：所述若干切割机构为若干切割刀片，所述切割刀片平行于所述切割筒的内壁均匀分布设于旋转轴外部，所述若干切割刀片在水平方向的投影首尾相接为圆。
9.根据权利要求7或8所述的一种污水在线切割破碎装置，其特征在于：所述切割刀片包括纵向设置的连接片和切割片，所述连接片与所述旋转轴连接，所述连接片和切割片间呈角度设置。
10.根据权利要求1所述的一种污水在线切割破碎装置，其特征在于：所述处理筒和筒盖螺纹连接。
说明书
一种污水在线切割破碎装置
技术领域
本发明属于过滤回路或过滤器与其他分离装置的组合的技术领域，特别涉及一种能直接安置在污水管道中、以差速带来的双动力搅拌污水和切割污水中的较大颗粒以保证污水处理的效率和效果、不易造成污物堵塞的污水在线切割破碎装置。
背景技术
污水处理是使得污水达到排放某一水体或再次使用的水质要求对其进行净化的过程，被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有的污水处理按照处理程度来分可分为一级处理、二级处理和三级处理。其中一级处理主要是去除污水中呈悬浮状态的固体物质，常用物理法，一级处理后的废水BOD去除率只有20%，仍不宜排放，还须进行二级处理，但是一级处理的重要性是毋庸置疑的。
现有技术中，一般通过格栅、沉砂池和沉淀池的配合设置完成污水的一级处理，事实上污水经过大量的管道，此举错过了最好、最直接能将污水在管道流动阶段进行粉碎的机会，污水在管道内时会伴有大量的流动水，故相对来说污水的凝结和上浮更少，导致污物浮结、输送管路堵结的几率小，这种忽视污水在管道流动阶段的污水处理使得一级处理效率低，二级处理无法正常进行，且容易对后续处理工序中的硬件设施造成不可逆转的损伤。
发明内容
本发明解决的技术问题是，现有技术中，一般通过格栅、沉砂池和沉淀池的配合设置完成污水的一级处理，事实上污水经过大量的管道，此举错过了最好、最直接能将污水在管道流动阶段进行粉碎的机会，而导致的一级处理效率低，二级处理无法正常进行，且容易对后续处理工序中的硬件设施造成不可逆转的损伤的问题，进而提供了一种优化结构的污水在线切割破碎装置。
本发明所采用的技术方案是，一种污水在线切割破碎装置，所述污水在线切割破碎装置包括处理筒，所述处理筒侧壁上相对设有进水管和出水管;所述处理筒配合设有筒盖，所述筒盖内侧顶部中心设有旋转轴，所述筒盖外侧顶面设有第一旋转电机，所述旋转轴与第一旋转电机连接;所述旋转轴外部连接有若干切割机构。
优选地，所述处理筒内还同轴设有切割筒，所述切割筒的筒壁上设有若干通孔。
优选地，所述通孔为不规则形孔。
优选地，所述进水管的过流断面大于等于所有通孔的面积之和。
优选地，所述切割筒的底部设有旋转盘，所述旋转盘连接至第二旋转电机。
优选地，所述切割筒为圆柱体形或倒圆台形。
优选地，所述若干切割机构为若干切割刀片，所述切割刀片平行于所述切割筒的内壁均匀分布设于旋转轴外部，所述切割刀片在垂直方向的投影与旋转轴重合。
优选地，所述若干切割机构为若干切割刀片，所述切割刀片平行于所述切割筒的内壁均匀分布设于旋转轴外部，所述若干切割刀片在水平方向的投影首尾相接为圆。
优选地，所述切割刀片包括纵向设置的连接片和切割片，所述连接片与所述旋转轴连接，所述连接片和切割片间呈角度设置。
优选地，所述处理筒和筒盖螺纹连接。
本发明提供了一种优化结构的污水在线切割破碎装置，通过在处理筒的相对侧壁上设置进水管和出水管保证未处理污水的进入与处理后污水的输出，并在处理筒配合设置的筒盖上配合设置由第一旋转电机带动的旋转轴，旋转轴外部均匀分布连接若干切割机构，这使得在实际的污水在线切割破碎过程中，利用本发明中进水管和出水管的过流及切割机构运动的差速而带来的双动力，在污水管的管结构中直接被耙拢以及切割破碎，同时亦可以搅拌污水、切割污水中的较大颗粒，大大提升污水处理的效率，保证了污水处理的效果、不易造成污物堵塞。
