申请日2017.10.16
公开(公告)日2018.01.05
IPC分类号C02F9/14; C02F101/16
摘要
本发明公开一种污水处理控制系统及其处理方法，污水处理控制系统采用远程控制的方式，对污水泵站进行污水处理，同时对泵站污水进行远程实时监测，实现泵站无人值守;污水处理方法基于污水处理控制系统，对污水进行多阶段的除污，除污原则基于高效和节约，除污过程中对每一阶段的污水均进行实时监测，保证污水达到可排放的标准。本发明可远程控制操作整个污水处理控制系统，实现泵站无人值守，并且一人可监管多个泵站，大大提高了工作效率，降低了成本;本发明遵循循环经济原则，合理回收、利用有效资源，使得资源利用最大化;多项污水处理工艺交替净化，并对污水进行实时监测，确保污水达到排放标准。
权利要求书

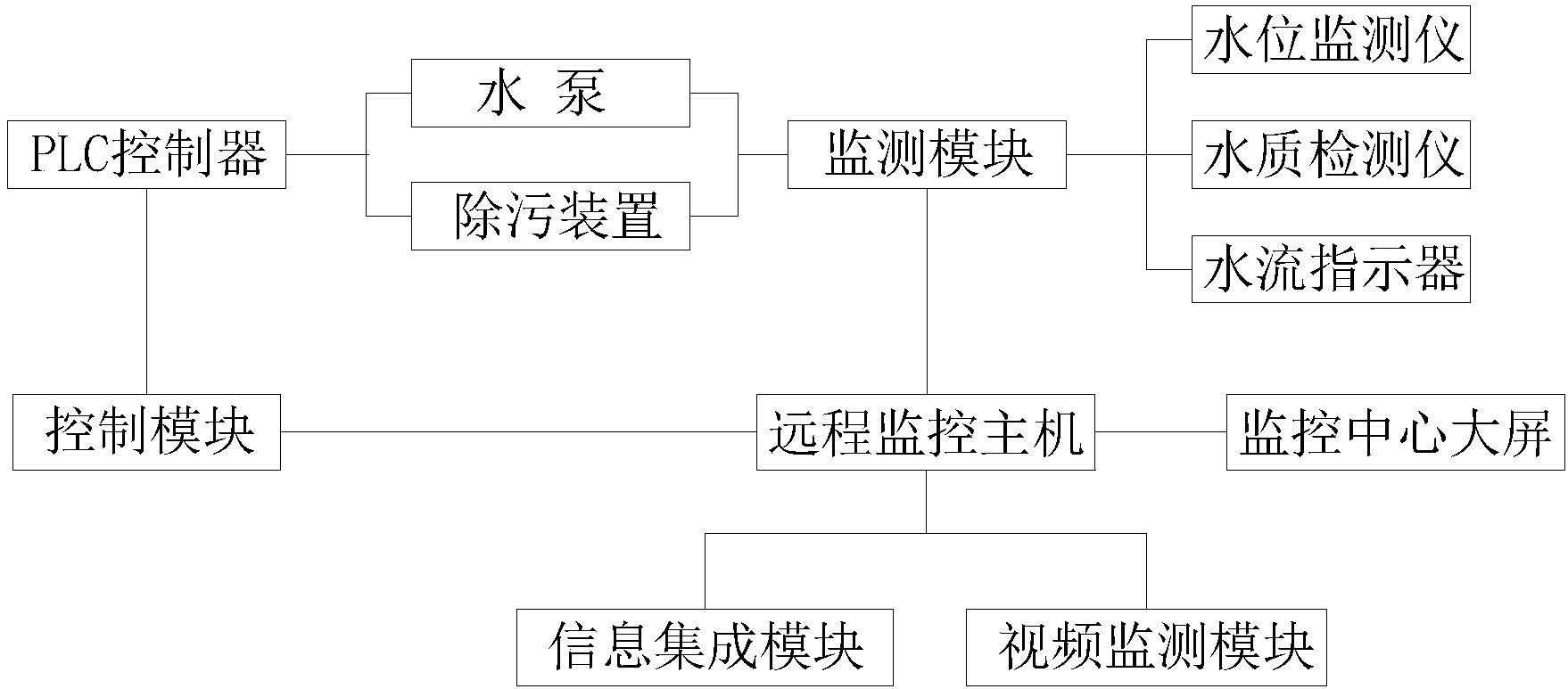

1.一种污水处理控制系统，包括远程监控主机、信息集成模块、视频监视模块、控制模块和检测模块，其特征在于，所述远程监控主机连接监控中心大屏;所述远程监控主机还连接监测模块、控制模块、信息集成模块和视频监测模块;所述控制模块连接PLC控制器，PLC控制器连接水泵和除污装置，水泵和除污装置同时也连接监测模块;所述监测模块还连接水位监测仪、水质检测仪和水流指示器。
2.根据权利要求1所述的一种污水处理控制系统,其特征在于，所述除污装置包括气浮机、上流式厌氧污泥床反应器、曝气风机和加药装置。
3.根据权利要求1所述的一种污水处理控制系统,其特征在于，所述监控主机是污水处理远程控制系统的核心部件，通过监控主机可以实现远程操纵，远程监控实现泵站无人值守，并且通过远程监控可实现一人监管多个泵站;和所述监控主机连接的监控中心大屏可对各个泵站进行实时监测。
4.根据权利要求1所述的一种污水处理控制系统,其特征在于，所述信息集成模块用于对各个泵站进行数据处理，包括存储监控数据、查询监控数据、生成各种生产报表、生成各种分析曲线，生产报表包括污水处理总量，分析曲线包括污水中各种污染因素含量曲线。
5.根据权利要求1所述的一种污水处理控制系统,其特征在于，所述视频监测模块对各个泵站进行实时监控，并将监控数据通过无线或者有线网络上传至远程监控主机，远程监控主机将实时监测画面通过监控中心大屏播放，同时信息集成模块对视频监测模块拍摄的监控数据进行存储。
6.根据权利要求1所述的一种污水处理控制系统,其特征在于，所述控制模块连接PLC控制器，通过远程监控主机向控制模块发送控制指令，控制模块对控制指令进行解析后发送至PLC控制器，通过PLC控制器控制水泵和除污装置的运作。
7.根据权利要求1所述的一种污水处理控制系统,其特征在于，所述监测模块用于监测泵站中的污水参数，包括泵站水位、水泵开关状态、除污装置开关状态、报警状态、水泵电流、水泵电压、排水量和水质参数。
8.一种污水处理控制系统的污水处理方法，其特征在于，包括以下步骤：
a)远程监控主机向控制模块发送指令，控制模块通过PLC控制器控制水泵的运作，水泵将污水蓄水池中的污水抽送至曝气池中，曝气池中的水位传感器感应调节池中的水位，当曝气池中的污水达到指定水位时，监测模块自动报警，此时关闭水泵运作;远程打开曝气池内的曝气风机，向曝气池中的好氧微生物提高氧气，提高污水处理的效率;
b)在曝气池中曝气机运转的同时，通过远程打开气浮机，通过气浮机实现固-液分离，固液分离后，远程控制加药装置，其中加药装置加入的缓冲剂根据水质的PH值相应的添加，从而中和污水，同时对液固分离中的活性污泥进行浓缩，留存至下一次使用;
c)曝气池中的污水处理完毕后，将曝气池中的污水流入配水井中储存，此时曝气池继续处理下一批污水，曝气池中处理完的污水均流入配水井中储存，当配水井中的污水达到设计的水位时，打开UASB，使配水井中的污水自上而下经过UASB;
d)经过UASB中的污水流入A/O池中进行脱氮处理，脱氮处理过程中曝气风机工作;脱氮处理后的污水流入二沉池中，使污泥分离，混合液澄清，并浓缩和回流活性污泥，其中污泥浓缩后的上清液则回流至曝气池中进行辅助曝气;二沉池中经过处理后的污水流入清水池中，水质监测仪对清水池中的污水进行检测，若清水池中的污水达到了排放标准，则即可实施排放，若不达标，则回流至二沉池中继续处理。
说明书
一种污水处理控制系统及其处理方法
技术领域
本发明涉及污水处理领域，具体是一种污水处理控制系统及其处理方法。
背景技术
现阶段，随着工厂废水和其他污水任意排放的日益严重，水污染问题已备受关注，而污水处理处理工艺和污水处理控制系统自身对水质处理质量无法保证，造成了水质处理后出水水质指标不稳定甚至不达标情况的出现，对处理后的水质造成二次污染，浪费大量资源与人力，也给环境造成进一步的污染，较先进的污水处理控制系统不仅结构复杂，而且陈本较高，不适于在污水处理进行大范围推广。另外，多数的污水处理控制系统只进行初次处理，没有根据出水的水质进行二次处理，也无法保证出水水质达到排放标准，对排放的自然环境和生活环境都造成一定威胁。
发明内容
本发明的目的在于提供一种污水处理控制系统及其处理方法，从而实现污水泵站的无人值守以及远程监管，同时保证处理后的污水完全达到排放标准。
本发明的目的可以通过以下技术方案实现：
一种污水处理控制系统，包括远程监控主机、信息集成模块、视频监视模块、控制模块和检测模块，其特征在于，所述远程监控主机连接监控中心大屏;所述远程监控主机还连接监测模块、控制模块、信息集成模块和视频监测模块;所述控制模块连接PLC控制器，PLC控制器连接水泵和除污装置，水泵和除污装置同时也连接监测模块;所述监测模块还连接水位监测仪、水质检测仪和水流指示器。
所述除污装置包括气浮机、上流式厌氧污泥床反应器、曝气风机和加药装置。
所述监控主机是污水处理远程控制系统的核心部件，通过监控主机可以实现远程操纵，远程监控实现泵站无人值守，并且通过远程监控可实现一人监管多个泵站，大大提高了工作效率，降低了成本;和所述监控主机连接的监控中心大屏可对各个泵站进行实时监测。
所述信息集成模块用于对各个泵站进行数据处理，包括存储监控数据、查询监控数据、生成各种生产报表、生成各种分析曲线，生产报表包括污水处理总量，分析曲线包括污水中各种污染因素含量曲线。
所述视频监测模块对各个泵站进行实时监控，并将监控数据通过无线或者有线网络上传至远程监控主机，远程监控主机将实时监测画面通过监控中心大屏播放，同时信息集成模块对视频监测模块拍摄的监控数据进行存储。
所述控制模块连接PLC控制器，通过远程监控主机向控制模块发送控制指令，控制模块对控制指令进行解析后发送至PLC控制器，通过PLC控制器控制水泵和除污装置的运作。
所述监测模块用于监测泵站中的污水参数，包括泵站水位、水泵开关状态、除污装置开关状态、报警状态、水泵电流、水泵电压、排水量和水质参数。
一种污水处理控制系统的污水处理方法，包括以下步骤：
a)远程监控主机向控制模块发送指令，控制模块通过PLC控制器控制水泵的运作，水泵将污水蓄水池中的污水抽送至曝气池中，曝气池中的水位传感器感应调节池中的水位，当曝气池中的污水达到指定水位时，监测模块自动报警，此时关闭水泵运作;远程打开曝气池内的曝气风机，向曝气池中的好氧微生物提高氧气，提高污水处理的效率;
b)在曝气池中曝气机运转的同时，通过远程打开气浮机，通过气浮机实现固-液分离，固液分离后，远程控制加药装置，其中加药装置加入的缓冲剂根据水质的PH值相应的添加，从而中和污水，同时对液固分离中的活性污泥进行浓缩，留存至下一次使用;
c)曝气池中的污水处理完毕后，将曝气池中的污水流入配水井中储存，此时曝气池继续处理下一批污水，曝气池中处理完的污水均流入配水井中储存，当配水井中的污水达到设计的水位时，打开UASB，使配水井中的污水自上而下经过UASB;
d)经过UASB中的污水流入A/O池中进行脱氮处理，脱氮处理过程中曝气风机工作;脱氮处理后的污水流入二沉池中，使污泥分离，混合液澄清，并浓缩和回流活性污泥，其中污泥浓缩后的上清液则回流至曝气池中进行辅助曝气;
e)二沉池中经过处理后的污水流入清水池中，水质监测仪对清水池中的污水进行检测，若清水池中的污水达到了排放标准，则即可实施排放，若不达标，则回流至二沉池中继续处理。
本发明的有益效果：
1、本发明可远程控制操作整个污水处理控制系统，实现泵站无人值守，并且一人可监管多个泵站，大大提高了工作效率，降低了成本;
2、本发明遵循循环经济原则，合理回收、利用有效资源，使得资源利用最大化;
3、多项污水处理工艺交替净化，并对污水进行实时监测，确保污水达到排放标准。
