申请日2015.10.30
公开(公告)日2016.05.11
IPC分类号C02F11/12; C02F11/18
摘要
本实用新型涉及一种滚筒式污泥干燥系统，回转滚筒两端设置空心传动轴，空心传动轴通过支撑装置安装在污泥池上，空心传动轴沿支撑装置相对转动，空心传动轴上设置有链轮B，电机上设置有链轮A，链轮A通过传动链与链轮B动力连接，污泥池上设置隔板，隔板上固定有与回转滚筒配合的抹泥板，回转滚筒内设置供热装置。本实用新型的有益效果在于：利用污泥的高粘壁性，随着回转滚筒的转动，污泥会粘在回转滚筒的外壁上，增加受热面积，且利用供热装置快速完成污泥干燥。

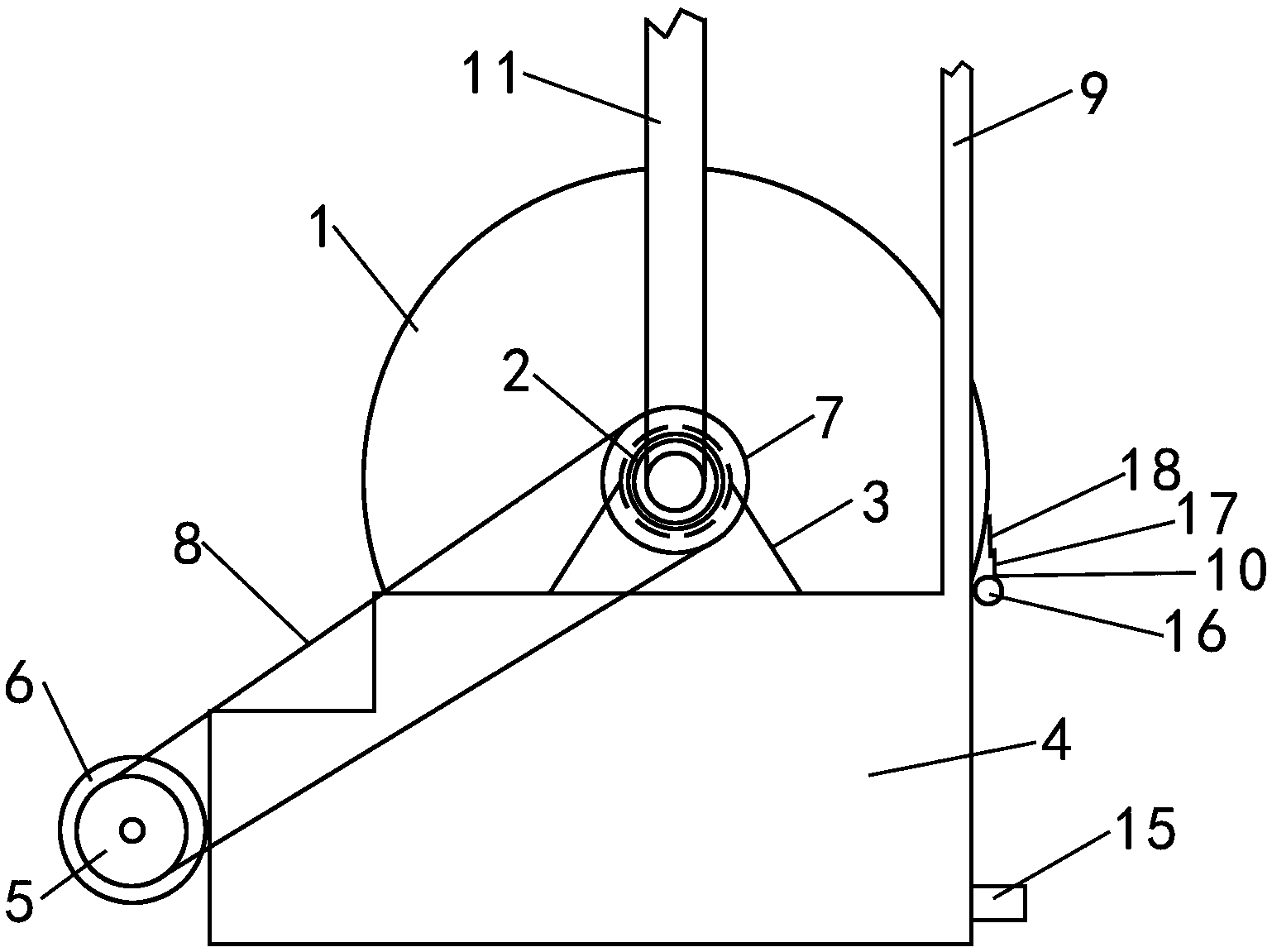

摘要附图
权利要求书
1.一种滚筒式污泥干燥系统，其特征在于：包括回转滚筒(1)、空心传动轴(2)、支撑装置(3)、污泥池(4)、链轮A(5)、电机(6)、链轮B(7)、传动链(8)、隔板(9)、抹泥板(10)和供热装置(11)，回转滚筒(1)两端设置空心传动轴(2)，空心传动轴(2)通过支撑装置(3)安装在污泥池(4)上，空心传动轴(2)沿支撑装置(3)相对转动，空心传动轴(2)上设置有链轮B(7)，电机(6)上设置有链轮A(5)，链轮A(5)通过传动链(8)与链轮B(7)动力连接，污泥池(4)上设置隔板(9)，隔板(9)上固定有与回转滚筒(1)配合的抹泥板(10)，回转滚筒(1)内设置供热装置(11)。
2.如权利要求1所述的一种滚筒式污泥干燥系统，其特征在于：所述的供热装置(11)包括供热支管(12)、供热总管(13)和回流总管(14)，供热支管(12)一端连通供热总管(13)，供热总管(13)另一端穿过空心传动轴(2)延伸至回转滚筒(1)外部，供热支管(12)另一端连通回流总管(14)，回流总管(14)另一端穿过空心传动轴(2)延伸至回转滚筒(1)外部。
3.如权利要求1所述的一种滚筒式污泥干燥系统，其特征在于：所述的污泥池(4)底部设置污泥进口(15)。
4.如权利要求1所述的一种滚筒式污泥干燥系统，其特征在于：所述的抹泥板(10)包括转动轴(16)、连接板(17)和刮板(18)，转动轴(16)上固定设置有连接板(17)，刮板(18)可拆卸的连接在连接板(17)上，刮板(18)与回转滚筒(1)贴合。
说明书
一种滚筒式污泥干燥系统
技术领域
本实用新型涉及一种污泥干燥系统，尤其涉及一种滚筒式污泥干燥系统。
背景技术
目前城市污水污泥、河道及湖泊清淤污泥等污泥其颗粒细小，经一般方法脱水处理后的城市污泥，其含水量高达80%，这种污泥无法直接用于其后续产品的加工，如制砖、制肥、做活性炭等。因此，污泥干燥成为了生产污泥后续产品之前最重要的工序，是处理污泥的关键步骤。
实用新型内容
本实用新型所要解决的技术问题是：提供一种滚筒式污泥干燥系统，快速完成污泥干燥。
本实用新型为解决上述提出的问题所采用的技术方案是：
一种滚筒式污泥干燥系统，包括回转滚筒1、空心传动轴2、支撑装置3、污泥池4、链轮A5、电机6、链轮B7、传动链8、隔板9、抹泥板10和供热装置11，回转滚筒1两端设置空心传动轴2，空心传动轴2通过支撑装置3安装在污泥池4上，空心传动轴2沿支撑装置3相对转动，空心传动轴2上设置有链轮B7，电机6上设置有链轮A5，链轮A5通过传动链8与链轮B7动力连接，污泥池4上设置隔板9，隔板9上固定有与回转滚筒1配合的抹泥板10，回转滚筒1内设置供热装置11。
所述的供热装置11包括供热支管12、供热总管13和回流总管14，供热支管12一端连通供热总管13，供热总管13另一端穿过空心传动轴2延伸至回转滚筒1外部，供热支管12另一端连通回流总管14，回流总管14另一端穿过空心传动轴2延伸至回转滚筒1外部。
所述的污泥池4底部设置污泥进口15。
所述的抹泥板10包括转动轴16、连接板17和刮板18，转动轴16上固定设置有连接板17，刮板18可拆卸的连接在连接板17上，刮板18与回转滚筒1贴合。
所述的回转滚筒1为金属滚筒。
所述的回转滚筒1的壁厚为0.8-16cm。
本实用新型的工作原理：回转滚筒两端设置空心传动轴，空心传动轴通过支撑装置安装在污泥池上，空心传动轴沿支撑装置相对转动，空心传动轴上设置有链轮B，电机上设置有链轮A，链轮A通过传动链与链轮B动力连接，污泥池上设置隔板，隔板上固定有与回转滚筒配合的抹泥板，回转滚筒内设置供热装置，供热装置连接外部热源，供热介质在供热装置流动，对回转滚筒进行加热;利用污泥的高粘壁性，随着回转滚筒的转动，污泥会粘在回转滚筒的外壁上，增加受热面积，且利用供热装置快速完成污泥干燥。
本实用新型的有益效果在于：利用污泥的高粘壁性，随着回转滚筒的转动，污泥会粘在回转滚筒的外壁上，增加受热面积，且利用供热装置快速完成污泥干燥。
