申请日2015.10.30
公开(公告)日2016.05.18
IPC分类号F24H4/04
摘要
一种分级回收洗浴废水热能的洗浴水制备系统，包括热水箱，热水箱通过洗浴水供水管与喷头连通，与喷头相配合的洗浴水收集管与洗浴水收集水池连通，洗浴水收集水池顶部一侧连通有溢流口，热泵冷凝器的制冷剂出口通过带节流阀的制冷剂管道与热泵蒸发器的进口连通，热泵蒸发器的制冷剂出口通过出口管道与热泵压缩机的吸气端连通。本实用新型提供的一种分级回收洗浴废水热能的洗浴水制备系统，可以解决能源浪费的问题，利用洗浴后的脏水的热量加热待洗浴的自来水，降低了制备洗浴水需要的电量，节约了能源。

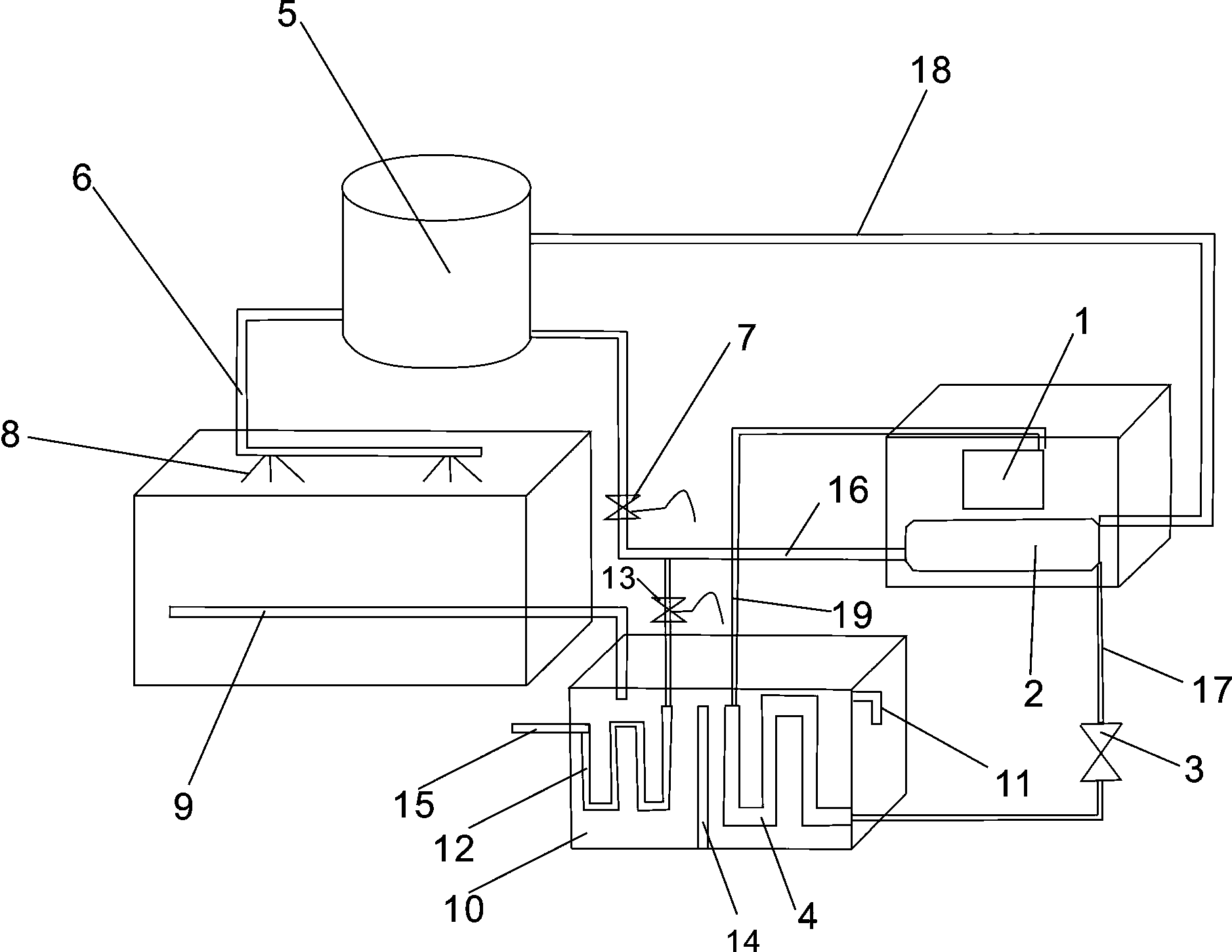

摘要附图
权利要求书
1.一种分级回收洗浴废水热能的洗浴水制备系统，包括热水箱(5)，热水箱(5)通过洗浴水供水管(6)与喷头(8)连通，其特征在于：
与喷头(8)相配合的洗浴水收集管(9)与洗浴水收集水池(10)连通，洗浴水收集水池(10)顶部一侧连通有溢流口(11)，洗浴水收集水池(10)内安装有自来水吸热交换器(12)和热泵蒸发器(4)，自来水进水管(15)与自来水吸热交换器(12)的进口连通，自来水吸热交换器(12)的出口通过带补充自来水电磁阀(13)的管道与带洗浴水旁通电磁阀(7)的旁通管道(16)连通，旁通管道(16)连通热水箱(5)和热泵冷凝器(2)，热泵冷凝器(2)通过热水管(18)与热水箱(5)连通，热泵压缩机(1)的排气端通过管道与热泵冷凝器(2)的制冷剂进口连通，热泵冷凝器(2)的制冷剂出口通过带节流阀(3)的制冷剂管道(17)与热泵蒸发器(4)的进口连通，热泵蒸发器(4)的制冷剂出口通过出口管道(19)与热泵压缩机(1)的吸气端连通。
2.根据权利要求1所述的一种分级回收洗浴废水热能的洗浴水制备系统，其特征在于：热泵压缩机(1)和热泵冷凝器(2)通过钢结构焊接形成一个主体。
3.根据权利要求1所述的一种分级回收洗浴废水热能的洗浴水制备系统，其特征在于：洗浴水收集水池(10)内，自来水吸热交换器(12)和热泵蒸发器(4)之间通过隔板(14)隔开。
说明书
一种分级回收洗浴废水热能的洗浴水制备系统
技术领域
本实用新型涉及洗浴水热能利用领域，尤其是一种能分级回收部分洗浴脏水热量降低制备洗浴水用电量的节能系统。
背景技术
洗浴后的脏水带有一定的温度，在夏季可达35摄氏度，冬天可达25摄氏度，与洗浴前加热的自来水相比，高很多，然而，目前还没有将此部分洗浴后的水的热能重新利用的装置产生，此部分洗浴后的脏水被白白浪费，造成了能源浪费。
发明内容
本实用新型所要解决的技术问题是提供一种分级回收洗浴废水热能的洗浴水制备系统，可以解决能源浪费的问题，利用洗浴后的脏水的热量加热待洗浴的自来水，降低了制备洗浴水需要的电量，节约了能源。
为解决上述技术问题，本实用新型所采用的技术方案是：一种分级回收洗浴废水热能的洗浴水制备系统，包括热水箱，热水箱通过洗浴水供水管与喷头连通，
与喷头相配合的洗浴水收集管与洗浴水收集水池连通，洗浴水收集水池顶部一侧连通有溢流口，洗浴水收集水池内安装有自来水吸热交换器和热泵蒸发器，自来水进水管与自来水吸热交换器的进口连通，自来水吸热交换器的出口通过带补充自来水电磁阀的管道与带洗浴水旁通电磁阀的旁通管道连通，旁通管道连通热水箱和热泵冷凝器，热泵冷凝器通过热水管与热水箱连通，热泵压缩机的排气端通过管道与热泵冷凝器的制冷剂进口连通，热泵冷凝器的制冷剂出口通过带节流阀的制冷剂管道与热泵蒸发器的进口连通，热泵蒸发器的制冷剂出口通过出口管道与热泵压缩机的吸气端连通。
热泵压缩机和热泵冷凝器通过钢结构焊接形成一个主体。
洗浴水收集水池内，自来水吸热交换器和热泵蒸发器之间通过隔板隔开。
本实用新型提供的一种分级回收洗浴废水热能的洗浴水制备系统，利用自来水吸热交换器吸收洗浴废水热能，再与热泵蒸发器换热，热泵蒸发器中的热量通过气化后的制冷剂传递给洗浴水完成加热，可以解决能源浪费的问题，利用洗浴后的脏水的热量加热待洗浴的自来水，降低了制备洗浴水需要的电量，节约了能源。
