申请日2015.10.30
公开(公告)日2016.05.18
IPC分类号C02F9/04
摘要
本实用新型公开了一种智能废水处理系统，包括依序设置的调节池、絮凝池、过滤装置、油水分离装置和油相检测装置，絮凝池的入水口处设置有PH检测装置，调节池通过第一料液输送装置与碱液储存池相连接，絮凝池通过第二料液输送装置与絮凝剂储存池相连接，油相检测装置和PH检测装置将检测的信号输送至控制装置，控制装置对输入的信号进行分析处理并调控第一、二料液输送装置的运行状态。上述技术方案中，通过油相检测装置和PH检测装置进行在线监测，这样污水组分的变化能够被迅速感知，通过控制装置进行相应的调控，保证污水处理的可靠性。

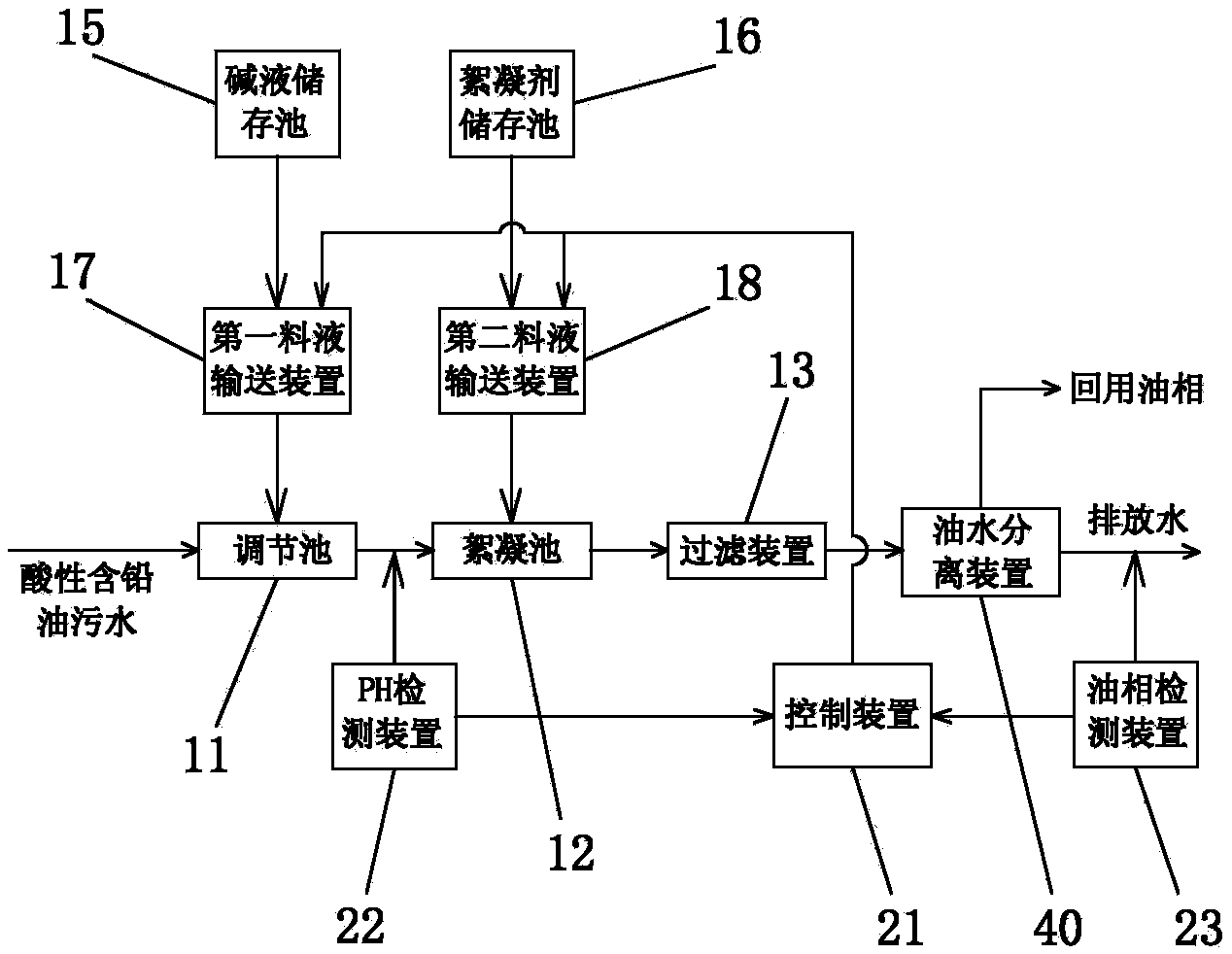

摘要附图
权利要求书
1.一种智能废水处理系统，其特征在于：包括依序设置的用于调节污水PH的调节池、用于加入絮凝剂去除铅离子的絮凝池、用于对铅离子沉淀物进行分离的过滤装置、对油水进行分离的油水分离装置以及对油水分离后的水相中油含量进行检测的油相检测装置，絮凝池的入水口处设置有PH检测装置，调节池通过第一料液输送装置与碱液储存池相连接，絮凝池通过第二料液输送装置与絮凝剂储存池相连接，油相检测装置和PH检测装置将检测的信号输送至控制装置，控制装置对输入的信号进行分析处理并调控第一、二料液输送装置的运行状态。
2.根据权利要求1所述的智能废水处理系统，其特征在于：油水分离装置包括罐体，罐体内设置有亲水疏油过滤网膜，亲水疏油过滤网膜将罐体内腔分隔成上、下布置的第二、三区域，污水注入管延伸至第二区域内，第三区域的底部设置排水管，排水管出口处设置油相检测装置，罐体还设置有立状布置的油相回收管，油相回收管的入口高度大于污水注入管的出口高度。
3.根据权利要求2所述的智能废水处理系统，其特征在于：罐体内还设置有位于亲水疏油过滤网膜上方的疏水亲油过滤网膜，疏水亲油过滤网膜和亲水疏油过滤网膜将罐体内腔分隔成上、下依次布置的第一、二、三区域，油相回收管的入口延伸至第一区域内。
4.根据权利要求3所述的智能废水处理系统，其特征在于：油水分离装置包括第一、二罐体，第一、二罐体上排水管接头处分别设置有后级三通接头，后级三通接头通过第一、二管道分别与絮凝池和储液池相连接，第一、二管道上分别设置第一、二电磁阀，污水注入管包括第一、二罐体上分别设置的第一、二污水注入管，过滤装置的出口通过前级三通接头分别与第一、二污水注入管相连接，第一、二污水注入管上分别设置第三、四电磁阀，控制装置调控第一、二、三、四电磁阀的启闭状态。
5.根据权利要求3所述的智能废水处理系统，其特征在于：油相检测装置为红外测油仪或者DHP-485水中油传感器。
说明书
一种智能废水处理系统
技术领域
本实用新型涉及污水处理设备领域，具体涉及一种智能废水处理系统。
背景技术
工业和实验室排放的污水成分复杂，而且污水中各组分的变化情况较多。现有的污水处理系统大多是针对某一固定组分含量的污水而设定的，当污水中的组分发生变化时，则污水处理系统的处理效果将会减弱或者无法有效处理，因此有必要对上述问题进行解决。
实用新型内容
本实用新型的目的就是提供一种智能废水处理系统，其可对酸性含铅油污水进行智能调控处理。
为实现上述目的，本实用新型采用以下技术方案进行实施：
一种智能废水处理系统，其特征在于：包括依序设置的用于调节污水PH的调节池、用于加入絮凝剂去除铅离子的絮凝池、用于对铅离子沉淀物进行分离的过滤装置、对油水进行分离的油水分离装置以及对油水分离后的水相中油含量进行检测的油相检测装置，絮凝池的入水口处设置有PH检测装置，调节池通过第一料液输送装置与碱液储存池相连接，絮凝池通过第二料液输送装置与絮凝剂储存池相连接，油相检测装置和PH检测装置将检测的信号输送至控制装置，控制装置对输入的信号进行分析处理并调控第一、二料液输送装置的运行状态。
上述技术方案中，通过油相检测装置和PH检测装置进行在线监测，这样污水组分的变化能够被迅速感知，通过控制装置进行相应的调控，保证污水处理的可靠性。
