申请日2015.10.30
公开(公告)日2017.05.10
IPC分类号C02F9/10
摘要
本发明提供了一种涂料生产废水处理装置，包括第一沉淀器和反应器，第一沉淀器通过管道与反应器相连，反应器通过管道连接在加热池上，加热池底部为倾斜面，在加热池的底部设有加热板，加热池通过管道与吹脱装置相连，在反应器、加热池和吹脱装置上均设有出气管，出气管与废气处理装置相连，吹脱装置与第二沉淀器相连，在第二沉淀器上设有回水泵，回水泵通过回水管与第一沉淀器相连，在第二沉淀器上还设有出水阀，在出水阀下端设有出水管，出水管与静置池相连。本发明设计合理、成本低、废水处理流程简单，废水处理所用时间短，能够循环处理，确保废达到排放标准。

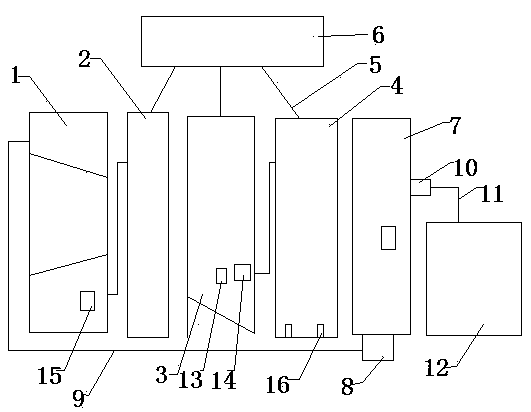

摘要附图
权利要求书
1.一种涂料生产废水处理装置，包括第一沉淀器(1)和反应器(2)，其特征在于：所述第一沉淀器(1)通过管道与所述反应器(2)相连，所述反应器(2)通过管道连接在加热池(3)上，所述加热池(3)底部为倾斜面，在所述加热池(3)的底部设有加热板，所述加热池(3)通过管道与吹脱装置(4)相连，在所述反应器(2)、加热池(3)和所述吹脱装置(4)上均设有出气管(5)，所述出气管(5)与废气处理装置(6)相连，所述吹脱装置(4)与所述第二沉淀器(7)相连，在所述第二沉淀器(7)上设有回水泵(8)，所述回水泵(8)通过回水管(9)与所述第一沉淀器(1)相连，在所述第二沉淀器(7)上还设有出水阀(10)，在所述出水阀(10)下端设有出水管(11)，所述出水管(11)与静置池(12)相连。
2.根据权利要求1所述一种涂料生产废水处理装置，其特征在于：在所述第一沉淀器(1)上设有两层斜板。
3.根据权利要求1所述一种涂料生产废水处理装置，其特征在于：在所述加热池(3)上设有温度监控器(13)，所述温度监控器(13)连接警报装置(14)。
4.根据权利要求1所述一种涂料生产废水处理装置，其特征在于：在所述第一沉淀器(1)和所述第二沉淀器(7)上均设有废水检测口(15)。
5.根据权利要求1所述一种涂料生产废水处理装置，其特征在于：在所述吹脱装置(4)底部设有数个曝气管(16)。
说明书
一种涂料生产废水处理装置
技术领域
本发明涉及涂料生产领域，具体的说是一种涂料生产废水处理装置。
背景技术
在生产油漆、涂料的过程中会排出含有有机物质和有毒物质的废水，不经过处理直接排放到河流中会对环境产生严重污染，废水中还含有一些致癌物质，直接排放到水中会对人的健康产生危害，涂料废水通常采用间歇性排放，废水中的有害物质含量会出现很大偏差，每次排放的废水量也是不确定的，有害物质含量过多、排水量过大时，容易导致处理不充分而被排放到河流中，对于一些废水处理工艺冗长、成本很高的企业往往不会采用反复处理，不能达到排放标准。
发明内容
为了解决上述问题本发明提供了一种能够耗时少、流程简单，同时能够循环处理的涂料生产废水处理装置。
为了达到上述目的本发明是通过以下技术方案来实现的：
本发明是一种涂料生产废水处理装置，包括第一沉淀器和反应器，第一沉淀器通过管道与反应器相连，反应器通过管道连接在加热池上，加热池底部为倾斜面，在加热池的底部设有加热板，加热池通过管道与吹脱装置相连，在反应器、加热池和吹脱装置上均设有出气管，出气管与废气处理装置相连，吹脱装置与第二沉淀器相连，在第二沉淀器上设有回水泵，回水泵通过回水管与第一沉淀器相连，在第二沉淀器上还设有出水阀，在出水阀下端设有出水管，出水管与静置池相连。
本发明的进一步改进在于：在第一沉淀器上设有两层斜板。
本发明的进一步改进在于：在加热池上设有温度监控器，温度监控器连接警报装置。
本发明的进一步改进在于：在第一沉淀器和第二沉淀器上均设有废水检测口。
本发明的进一步改进在于：在吹脱装置底部设有数个曝气管。
本发明的有益效果在于：第一沉淀器对废水进行过滤，除去废水中的悬浮物，第一沉淀器中设置有两层倾斜板增加了废水沉淀时间，使废水得到充分过滤，沉淀后的废水通过管道流入反应器中，在反应器中有害物质与反应器中的物质发生反应，加热池对废水进行加热，能使废水中含有的可挥发气体挥发出来，在吹脱装置底部设置的数个曝气管能够确保废水吹脱的效率，在第一沉淀器和第二沉淀器上设有的废水检测口能够随时对废水进行检测，在第二沉淀器上设置的废水检测口方便对处理后的废水进行检测，检测不符合排放标准时通过回水泵和回水管将废水输送到第一沉淀器中进行循环处理。
本发明设计合理、成本低、废水处理流程简单，废水处理所用时间短，能够循环处理，确保废达到排放标准。
