申请日2017.11.22
公开(公告)日2018.03.13
IPC分类号C02F9/12
摘要
本发明公开了一种污水旋筛净化杀菌装置，包括净化箱以及分别设置在净化箱顶部和底部的进水管和出水管，所述进水管为一金属轴管，进水管底端穿过净化箱后连接有一筛筒，所述筛筒为一圆周壁由筛网围绕而成的半圆球型的筒体，进水管顶部位于净化箱外的管体连接有用于驱动筛筒转动的驱动设备，净化箱位于筛筒下侧处由上至下依次水平设置有两个滤槽，位于上侧的滤槽内填充有石英砂，位于下侧的滤槽中填充有活性炭，两个滤槽之间的空间形成磁性活化腔，所述磁性活化腔中水平设置有多组磁棒，所述出水管设置在净化箱底部一侧，净化箱顶部一侧还设置有加药管。本发明所述装置，污水净化彻底，且快捷高效。

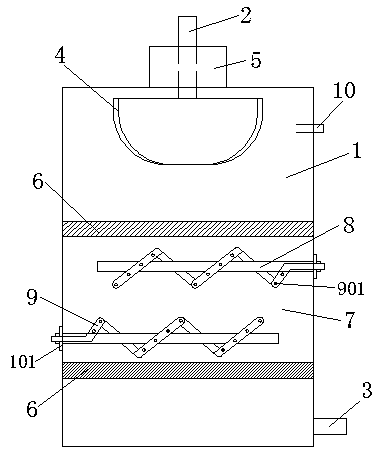

摘要附图
权利要求书
1.一种污水旋筛净化杀菌装置，包括净化箱(1)以及分别设置在净化箱(1)顶部和底部的进水管(2)和出水管(3)，其特征在于：所述进水管(2)为一金属轴管，进水管(2)底端穿过净化箱(1)后连接有一筛筒(4)，所述筛筒(4)为一圆周壁由筛网围绕而成的半圆球型的筒体，进水管(2)顶部位于净化箱(1)外的管体连接有用于驱动筛筒(4)转动的驱动设备(5)，净化箱(1)位于筛筒(4)下侧处由上至下依次水平设置有两个滤槽(6)，位于上侧的滤槽(6)内填充有石英砂，位于下侧的滤槽(6)中填充有活性炭，两个滤槽(6)之间的空间形成磁性活化腔(7)，所述磁性活化腔(7)中水平设置有多组磁棒(8)，所述出水管(3)设置在净化箱(1)底部一侧，净化箱(1)顶部一侧还设置有加药管(10)。
2.如权利要求1所述的一种污水旋筛净化杀菌装置，其特征在于：每个磁棒(8)一端置入磁性活化腔(7)中，另一端穿设在净化箱(1)侧壁，并通过设置在净化箱(1)外侧壁上的轴座(101)固定。
3.如权利要求1所述的一种污水旋筛净化杀菌装置，其特征在于：每个磁棒(8)上均固定绕设有进氧管(9)。
4.如权利要求3所述的一种污水旋筛净化杀菌装置，其特征在于：所述进氧管(9)位于磁性活化腔(7)内的一端密封，另一端贴靠磁棒(8)上穿过净化箱(1)侧壁后与外部供氧源连接，进氧管(9)的管体上均匀开设有若干个出氧孔(901)。
5.如权利要求1所述的一种污水旋筛净化杀菌装置，其特征在于：磁性活化腔(7)中由上至下水平设置有两个磁棒(8)，且两个磁棒(8)分别位于净化箱(1)的不同侧。
说明书
一种污水旋筛净化杀菌装置
技术领域
本发明涉及污水处理设备技术领域，具体为一种污水旋筛净化杀菌装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水。地表水、暴风雪等混合的携带有废物的液体或者水。污水由许多类别，相应地减少污水对环境的影响也有许多技术和工艺。按照污水来源，污水可以分为这四类。第一类：工业废水来自制造采矿和工业生产活动的污水，包括来自与工业或者商业储藏、加工的径流活渗沥液，以及其它不是生活污水的废水。第二类：生活污水来自 住宅、写字楼、机关或相类似的污水;卫生污水;下水道污水，包括下水道系统 中生活污水中混合的工业废水。第三类：商业污水来自商业设施而且某些成分超过生活污水的无毒、无害的污水。如餐饮污水。洗衣房污水、动物饲养污水，发廊产生的污水等。第四类：表面径流来自雨水、雪水、高速公路下水，来自城市和工业地区的水等等，表面径流没有渗进土壤，沿街道和陆地进入地下水。现有的对污水进行处理主要依靠净化装置，污水净化装置是对生活、工业等污水进行净化再利用的装置，其中过滤、加药、加氧处理是污水净化中的主要手段。如何提高污水净化的处理效率，并且根据污水处理后不同的出水浑浊度要求来控制污水的过滤选择，是污水净化过程中一个值得研究的具有实用价值的问题。
发明内容
为了解决上述问题，本发明的目的是提出一种污水旋筛净化杀菌装置，污水净化彻底，且快捷高效。
本发明为了解决上述问题所采取的技术方案为：一种污水旋筛净化杀菌装置，包括净化箱以及分别设置在净化箱顶部和底部的进水管和出水管，所述进水管为一金属轴管，进水管底端穿过净化箱后连接有一筛筒，所述筛筒为一圆周壁由筛网围绕而成的半圆球型的筒体，进水管顶部位于净化箱外的管体连接有用于驱动筛筒转动的驱动设备，净化箱位于筛筒下侧处由上至下依次水平设置有两个滤槽，位于上侧的滤槽内填充有石英砂，位于下侧的滤槽中填充有活性炭，两个滤槽之间的空间形成磁性活化腔，所述磁性活化腔中水平设置有多组磁棒，所述出水管设置在净化箱底部一侧，净化箱顶部一侧还设置有加药管。
作为优选的，每个磁棒一端置入磁性活化腔中，另一端穿设在净化箱侧壁，并通过设置在净化箱外侧壁上的轴座固定。
作为优选的，每个磁棒上均固定绕设有进氧管。
作为优选的，所述进氧管位于磁性活化腔内的一端密封，另一端贴靠磁棒上穿过净化箱侧壁后与外部供氧源连接，进氧管的管体上均匀开设有若干个出氧孔。
作为优选的，磁性活化腔中由上至下水平设置有两个磁棒，且两个磁棒分别位于净化箱的不同侧。
与现有技术相比，本发明具有以下有益效果：
第一，本发明所述的污水旋筛净化杀菌装置，通过加药管加药能够对污水进行初步的净化杀菌，同时配合筛筒的筛落式结构，能够在污水进入净化箱之前便进行依次筛滤，将大的污染物筛出防止其进入净化箱内，另外，筛筒使得污水以水滴的形式飞落下来，过程中能够充分与加药管中加入的药剂混合，起到了很好的初步净化杀菌效果。
第二，本发明所述的污水旋筛净化杀菌装置，通过两层滤槽的结构，能够高效将污水中的细微杂质以及以为祛除干净，且该装置能够反复使用，将由出水管流出的水再次放入净化箱中循环净化，至达标为止，该装置重在成本低廉，结构简单，且净化效果很好。
第三，本发明所述的污水旋筛净化杀菌装置，磁棒能够对水质进行细弱的磁化，从而活化水质，使得经过处理的水质更佳，且加氧处理更进一步增加了水质的活性。
