申请日2015.11.25
公开(公告)日2016.04.20
IPC分类号C02F1/04; C02F103/10
摘要
本实用新型提出了一种气田水处理压缩蒸发系统，包括强制循环蒸发器和压缩装置，压缩装置与所述强制循环蒸发系统相连接组成循环回路;强制循环蒸发器包括蒸发分离器、换热器和强制循环泵;压缩装置包括压缩泵，压缩泵分别与换热器与蒸发分离器相连接。本实用新型只使用电，不需要蒸汽;蒸发每吨水只需要15KW/h到45KW/h的电耗，能节省80%以上的能源;传热系数较低，换热效率高;低温差蒸发，换热表面不易形成结垢或结晶，对设备影响小，设备耐腐蚀性较好。
权利要求书
1.一种气田水处理压缩蒸发系统，其特征在于：包括强制循环蒸发器和压缩装置，所述压缩装置与所述强制循环蒸发系统相连接组成循环回路;其中所述强制循环蒸发器包括蒸发分离器、换热器和强制循环泵;其中所述压缩装置包括压缩泵，所述压缩泵分别与换热器与蒸发分离器相连接。
2.如权利要求1所述的一种气田水处理压缩蒸发系统，其特征在于：所述换热器的管程下端与蒸发分离器下端通过下降循环管相连接，所述强制循环泵设置在下降循环管与换热器之间，所述的换热器管程上部连接到蒸发分离器中部。
3.如权利要求2所述的一种气田水处理压缩蒸发系统，其特征在于：所述压缩泵与换热器的管程中下端相连接。
4.如权利要求1或2所述的一种气田水处理压缩蒸发系统，其特征在于：所述蒸发分离器的上端设置有与压缩泵相连接的二次蒸发出口。
5.如权利要求1所述的一种气田水处理压缩蒸发系统，其特征在于：所述蒸发分离器外部设置有夹套，夹套上设置有冷凝液出口。
6.如权利要求1所述的一种气田水处理压缩蒸发系统，其特征在于：所述蒸发分离器的顶部设置有除沫器。
7.如权利要求1所述的一种气田水处理压缩蒸发系统，其特征在于：所述换热器底部设置有排泄口、进料口。
说明书
一种气田水处理压缩蒸发系统
技术领域
本实用新型涉及一种气田水的处理技术，具体为一种气田水处理压缩蒸发系统。
背景技术
气田水是天然气生产中随天然气一起采出的地层水。气田水矿化度较高，最低在600mg/L，一般在1000mg以上，最高可达10000mg/L以上。目前，对于气田水的处理一般采取地层回注或脱盐处理后综合利用。地层回注在新环保法实施后，已经不被允许。脱盐处理后综合利用的方式，在脱盐处理过程中，一般采用反应釜、单效蒸发器、多效蒸发器、喷射泵等方式。但目前这些脱盐处理方法都存在能耗高、自控制度差、高温差蒸发设备耐腐蚀性差等问题。
实用新型内容
针对现有技术存在的不足，为了解决以上的技术问题，本实用新型提供了一种气田水处理压缩蒸发系统，具体技术方案如下：

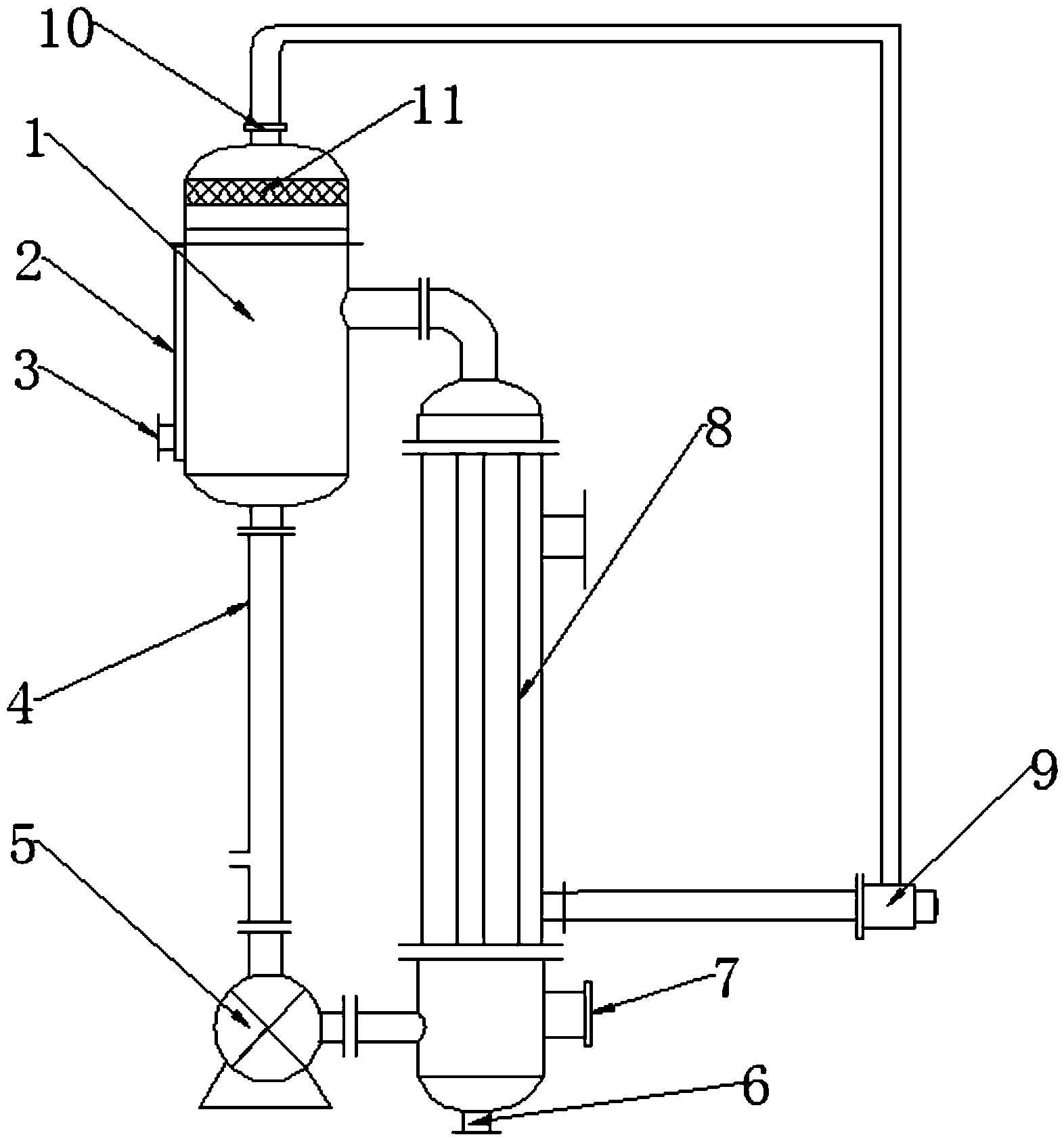

一种气田水处理压缩蒸发系统，
包括强制循环蒸发器和压缩装置，所述压缩装置与所述强制循环蒸发系统相连接组成循环回路;其中所述强制循环蒸发器包括蒸发分离器、换热器和强制循环泵;其中所述压缩装置包括压缩泵，所述压缩泵分别与换热器与蒸发分离器相连接。
作为优选的技术方案，所述换热器的管程下端与蒸发分离器下端通过下降循环管相连接，所述强制循环泵设置在下降循环管与换热器之间，所述的换热器管程上部连接到蒸发分离器中部。
作为优选的技术方案，所述压缩泵与换热器的管程中下端相连接。
作为优选的技术方案，所述蒸发分离器的上端设置有与压缩泵相连接的二次蒸发出口。
作为优选的技术方案，所述蒸发分离器外部设置有夹套，夹套上设置有冷凝液出口。
作为优选的技术方案，所述蒸发分离器的顶部设置有除沫器。
作为优选的技术方案，所述换热器底部设置有排泄口、进料口
由于采用了上述技术方案，本实用新型只使用电，不需要蒸汽;蒸发每吨水只需要15KW/h到45KW/h的电耗，能节省80%以上的能源;传热系数较低，换热效率高;低温差蒸发，换热表面不易形成结垢或结晶，对设备影响小，设备耐腐蚀性较好。
