申请日2015.10.29
公开(公告)日2016.03.09
IPC分类号C02F9/02
摘要
本实用新型属于水处理技术领域，具体指一种适合高中宿舍楼使用的水处理系统，尤其适用于高中宿舍楼自来水终端，粗过滤单元一端设有与自来水管接通的接头，另一端为输出端与超滤设备输入端连接，超滤设备设有三个输出端，第一输出端与淋浴、洗衣机和洗漱台连接，并为其供水，第二输出端与马桶用管路连接，并为其供水，第三输出端与反渗透设备输入端连接，反渗透设备设有两个输出端，一级输出端与马桶用管路连接，并为其供水，二级输出端与开水机、直饮用水管连接，并为其供水，本实用新型过滤过程中产生的废水直接排除利用而不留存，可以满足高中生宿舍楼用水安全，同时结构简单降低了用水系统的改装成本。

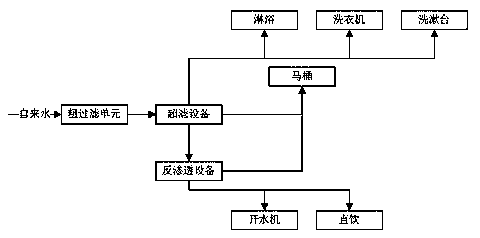

摘要附图
权利要求书
1.一种适合高中宿舍楼使用的水处理系统，结构包括：粗过滤单元、超滤设备、反渗透设备，其特征是：粗过滤单元一端设有与自来水管接通的接头，另一端为输出端与超滤设备输入端连接，超滤设备设有三个输出端，第一输出端与淋浴、洗衣机和洗漱台连接，并为其供水，第二输出端与马桶用管路连接，并为其供水，第三输出端与反渗透设备输入端连接，反渗透设备设有两个输出端，一级输出端与马桶用管路连接，并为其供水，二级输出端与开水机、直饮用水管连接，并为其供水。
2.如权利要求1所述的一种适合高中宿舍楼使用的水处理系统，其特征在于：所述粗过滤单元将自来水进行粗过滤后滤除水中的泥沙及大颗粒杂质，由粗过滤单元的输出端将处理后水流至超滤膜中过滤，超滤膜为圆筒状机构，末端与第二输出端直接连接，超滤膜外侧分别与第一输出端和第二输出端连接。
3.如权利要求1所述的一种适合高中宿舍楼使用的水处理系统，其特征在于：超滤设备的第三输出端与反渗透设备输入端连接，超滤设备处理后的水流入反渗透设备中，反渗透膜对水做进一步过滤，反渗透膜为圆筒状机构，末端与一级输出端直接连接，反渗透膜外侧与二级输出端连接。
4.如权利要求2所述的一种适合高中宿舍楼使用的水处理系统，其特征在于：所述超滤膜的孔径小于0.01微米，为醋酯纤维高分子材料制成。
5.如权利要求3所述的一种适合高中宿舍楼使用的水处理系统，其特征在于：所述反渗透膜的孔径小于0.0001微米，为醋酯纤维高分子材料制成。
说明书
一种适合高中宿舍楼使用的水处理系统
技术领域
本实用新型属于水净化处理技术领域，具体指一种适合高中宿舍楼使用的水处理系统，尤其适用于高中宿舍楼自来水终端。
背景技术
随着环境污染的加剧，自来水“二次污染”的现象普遍存在。据相关环境部门提供的监测数据，我国90%的城市水域污染严重，而自来水在消毒后的游离余氯、老化的输水管网以及无人清洗的水箱是造成自来水“二次污染”的主要源头。当前，尤其是高中宿舍楼自来水管路通常需要进行改装，增加额外的净化单元。
现有自来水净化产品的滤芯多装置在容器内部，进入容器内部的自来水从滤芯外部渗透至滤芯内部，再由滤芯的底部出口流入至下一级过滤器;而自来水中的污染物则被过滤掉，遗留在容器内。当净化产品工作一段时间后，容器内的污染物逐渐积累，会致使新注入容器内的自来水再次被污染，对高中生的用水安全造成了极大的隐患。
实用新型内容
针对上述问题，本实用新型提供一种适合高中宿舍楼使用的水处理系统，其结构简单、操作方便、安全性高。
本实用新型采取的技术方案为：
一种适合高中宿舍楼使用的水处理系统，结构包括：粗过滤单元、超滤设备、反渗透设备，粗过滤单元一端设有与自来水管接通的接头，另一端为输出端与超滤设备输入端连接，超滤设备设有三个输出端，第一输出端与淋浴、洗衣机和洗漱台连接，并为其供水，第二输出端与马桶用管路连接，并为其供水，第三输出端与反渗透设备输入端连接，反渗透设备设有两个输出端，一级输出端与马桶用管路连接，并为其供水，二级输出端与开水机、直饮用水管连接，并为其供水。
所述粗过滤单元将自来水进行粗过滤后滤除水中的泥沙及大颗粒杂质，由粗过滤单元的输出端将处理后水流至超滤膜中过滤，超滤膜为圆筒状机构，末端与第二输出端直接连接，超滤膜外侧分别与第一输出端和第二输出端连接。
为了对净水进行进一步地处理，超滤设备的第三输出端与反渗透设备输入端连接，超滤设备处理后的水流入反渗透设备中，反渗透膜对水做进一步过滤，反渗透膜为圆筒状机构，末端与一级输出端直接连接，反渗透膜外侧与二级输出端连接。
所述超滤膜的孔径小于0.01微米，为醋酯纤维高分子材料制成。
所述反渗透膜的孔径小于0.0001微米，为醋酯纤维高分子材料制成。
本实用新型的主要创新点之一在于：实用新型人创造性地用超滤设备和反渗透设备代替UDF滤芯和CTO滤芯，过滤过程中产生的废水直接排除利用而不留存，使污染物能及时排出并不断地被进入的自来水冲洗，完全杜绝了再次污染源的产生。
本实用新型的主要创新点还在于：反渗透设备不包含过滤芯，设计此种技术方案主要出于以下考虑：
首先，前端安装的超滤设备已经使水质达到饮用标准;
再者，若采用过滤芯，许多杂质、余氯及异味将长期存留在滤芯内，造成再次污染。
本实用新型的另一主要创新点在于：本处理系统充分结合高中生宿舍楼用水的特点，将处理后产生的污水用于冲洗厕所，节约水源。
上述方案中，自来水处理系统各组成单元实现的功能如下：
粗过滤单元，滤除水中砂石、杂质等大颗粒物质;
超滤设备，滤除较大病原体、悬浮物、胶体、及其他细小悬浮物，经超过滤单元处理后，自来水被制成净水，可用于洗刷、冲凉和洗衣等;
反渗透设备，进一步滤出漂白粉、重金属，净水经反渗透单元处理后，被制成纯水，可直接饮用。
值得说明的是，经过反渗透设备处理后产生的纯水以及达到直接饮用的标准。为了进一步提高用水质量。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
