申请日2015.11.15
公开(公告)日2016.04.27
IPC分类号F26B11/04; F26B25/00
摘要

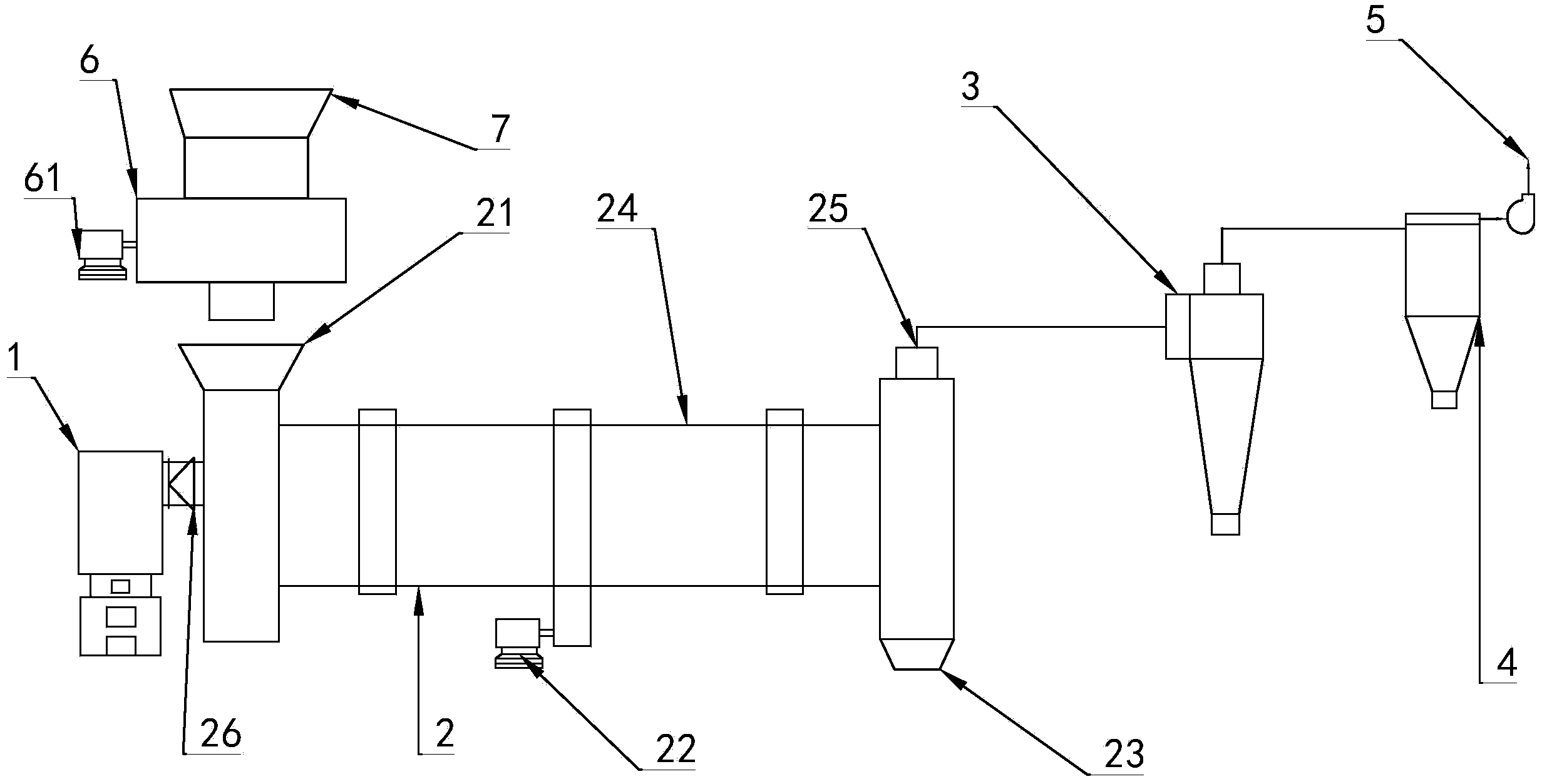

本实用新型公开了一种污泥回转烘干系统，主要由加热装置、脱水机、回转滚筒干燥机、旋风分离器、袋滤器和引风机组成;所述加热装置为煤气发生炉，通过管道与回转滚筒干燥机的进风口相连;所述回转滚筒干燥机主要由进料口、出料口、进风口、出风口、筒体和回转电机组成;所述筒体下方设有回转电机，两端分别设有进料口、出料口;所述进料口上方设有脱水机，所述脱水机一侧设有脱水电机，上方设有料斗;所述出料口的上方设有出风口，所述出风口通过管道与旋风分离器相连;所述旋风分离器上部出气口通过管道与袋滤器相连;所述袋滤器一侧出风口通过管道与引风机相连。
权利要求书
1.一种污泥回转烘干系统，主要由加热装置、脱水机、回转滚筒干燥机、旋风分离器、引风机组成，其特征在于所述加热装置为煤气发生炉，通过管道与回转滚筒干燥机的进风口相连;所述回转滚筒干燥机主要由进料口、出料口、进风口、出风口、筒体和回转电机组成;所述筒体下方设有回转电机，两端分别设有进料口、出料口;所述进料口上方设有脱水机，所述脱水机一侧设有脱水电机，上方设有料斗;所述出料口的上方设有出风口，所述出风口通过管道与旋风分离器相连;所述旋风分离器通过管道与引风机相连。
2.根据权利要求1所述的一种污泥回转烘干系统，其特征在于所述旋风分离器一侧设有袋滤器，二者通过管道连接。
说明书
一种污泥回转烘干系统
技术领域
本实用新型涉及污泥处理技术领域，特别涉及一种污泥回转烘干系统。
背景技术
干燥机是一种利用热能降低物料水分的机械设备，用于对物体进行干燥操作;干燥机通过加热使物料中的湿分(一般指水分或其他可挥发性液体成分)汽化逸出，以获得规定湿含量的固体物料;干燥的目的是为了物料使用或进一步加工的需要;近年来，食品工厂的食品排水污泥，粪便处理厂的粪便处理，又或者是下水道处理厂的下水污泥没有经过处理就直接排入河流不仅污染河流还造成资源的严重浪费。
发明内容
本实用新型的目的在于提供一种污泥回转烘干系统，克服了上述现有技术之不足，其有效解决了现有技术中食品工厂的食品排水污泥，粪便处理厂的粪便处理，又或者是下水道处理厂的下水污泥没有经过处理就直接排入河流不仅污染河流还造成资源的严重浪费的问题。
为了实现上述目的，本实用新型采用的技术方案是：
一种污泥回转烘干系统，主要由加热装置、脱水机、回转滚筒干燥机、旋风分离器、引风机组成;所述加热装置为煤气发生炉，通过管道与回转滚筒干燥机的进风口相连;所述回转滚筒干燥机主要由进料口、出料口、进风口、出风口、筒体和回转电机组成;所述筒体下方设有回转电机，两端分别设有进料口、出料口;所述进料口上方设有脱水机，所述脱水机一侧设有脱水电机，上方设有料斗;所述出料口的上方设有出风口，所述出风口通过管道与旋风分离器相连;所述旋风分离器通过管道与引风机相连。
优选的，所述旋风分离器一侧设有袋滤器，二者通过管道连接，袋滤器对烘干物料产生的粉尘进一步的除尘，防止烘干后产生的粉尘外泄造成环境的二次污染。
本实用新型与现有技术相比较有益效果表现在：1)本实用新型机械化程度高、生产能力强，功能消耗低，运行稳定，成本低，物料干燥均匀，适用于连续干燥;2)可对食品工厂的食品排水污泥，粪便处理厂的粪便处理，又或者是下水道处理厂的下水污泥进行资源再利用，减少水污染;3)袋滤器对烘干物料产生的粉尘进一步的除尘，防止烘干后产生的粉尘外泄造成环境的二次污染。
