水力推动转盘污水处理技术

发布时间:2018-4-2 15:34:58  中国污水处理工程网

  申请日2015.11.14

  公开(公告)日2016.04.20

  IPC分类号C02F3/00

  摘要

  本实用新型公开了一种水力推动转盘污水处理装置,由缓冲池、提水装置、反应槽、水力传动装置、转盘、排水管和支架组成;提水装置将污水从缓冲池底部输送到反应槽一侧上部,污水经过反应槽侧壁流进水力传动装置,水力传动装置旋转带动转盘旋转,当水力传动装置旋转一定角度后,污水从水力传动装置流回反应槽,反应后的污水流到反应槽另一侧,最终从排水管流出。本实用新型所述的一种水力推动转盘污水处理装置结构紧凑、占地面积小、处理效率高、能耗低,适合处理各种间歇式生活污水。

  权利要求书

  1.一种水力推动转盘污水处理装置,其特征在于,包括支架(7),所述支架(7)的底部设有缓冲池(1),支架(7)的上方设置反应槽(3),所述缓冲池(1)底部和反应槽(3)一侧曲面槽壁的上部之间通过提水装置(2)相连,反应槽(3)另一侧曲面槽壁设有排水管(6),反应槽(3)内设有水力传动装置(4)和转盘(5)。

  2.根据权利要求1所述的一种水力推动转盘污水处理装置,其特征在于:所述水力传动装置(4),包括:水槽(4-1)、传动臂(4-2)和传动轴(4-3);其中,所述传动轴(4-3)两端分别贯穿架设在反应槽(3)两个平面侧壁的中部位置;所述传动臂(4-2)数量为12个,传动臂(4-2)呈辐射状均匀焊接在传动轴(4-3)两端靠近反应槽(3)平面侧壁的内部;所述水槽(4-1)沿反应槽(3)长度方向平行布置,水槽(4-1)为上端开口的梯形槽体结构,水槽(4-1)底部两端分别与位于传动轴(4-3)两端对称布置的两个传动臂(4-2)外侧焊接,水槽(4-1)外檐口在水平位置时与反应槽(3)内檐口相切,水槽(4-1)数量为6个。

  3.根据权利要求1和2中任一权利要求所述的一种水力推动转盘污水处理装置,其特征在于:所述转盘(5),包括:排泥缝(5-1)、盘片(5-2)和透水槽(5-3);其中所述盘片(5-2)为扇形结构,盘片(5-2)内凹弧形一侧弧形的半径与传动轴(4-3)的半径相同,盘片(5-2)内凹弧形一侧与传动轴(4-3)表面无缝焊接,在垂直于传动轴(4-3)的平面内均匀焊接6片盘片(5-2)为一层,整个传动轴(4-3)上焊接盘片(5-2)层数不少于30层,每层盘片(5-2)距离为5cm-8cm;同一层内相邻两个盘片(5-2)之间留有排泥缝(5-1);所述透水槽(5-3)位于盘片(5-2)上,透水槽(5-3)为贯通盘片(5-2)的狭长的弧形水槽,所有透水槽(5-3)与盘片(5-2)的圆弧都为同心圆,相邻两条透水槽(5-3)之间间距为5cm-8cm。

  说明书

  一种水力推动转盘污水处理装置

  技术领域

  本发明属于污水处理装置领域,具体涉及一种水力推动转盘污水处理装置。

  背景技术

  工业污水处理技术是工业污水处理设施能否高效运转的关键。长期以来,我国的工业污水处理技术都是沿袭了欧美国家近百年来的路线和处理技术,在吸收、消化国外技术的同时也形成了自己的技术,工业污水处理技术有了很大的发展,但是我国现阶段采用的工业污水处理技术与同期国外的技术水平相比依然还很落后,始终存在效率低、能耗高、维修率高、自动化程度低等缺点,从而影响工业污水处理行业的发展速度。

  发明内容

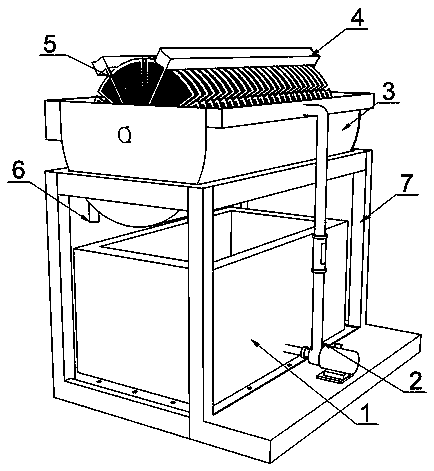

  为了解决上述技术问题,本发明提供一种水力推动转盘污水处理装置,包括支架7,所述支架7的底部设有缓冲池1,支架7的上方设置反应槽3,所述缓冲池1底部和反应槽3一侧曲面槽壁的上部之间通过提水装置2相连,反应槽3另一侧曲面槽壁设有排水管6,反应槽3内设有水力传动装置4和转盘5。

  进一步地,所述水力传动装置4,包括:水槽4-1、传动臂4-2和传动轴4-3;其中,所述传动轴4-3两端分别贯穿架设在反应槽3两个平面侧壁的中部位置;所述传动臂4-2数量为12个,传动臂4-2呈辐射状均匀焊接在传动轴4-3两端靠近反应槽3平面侧壁的内部;所述水槽4-1沿反应槽3长度方向平行布置,水槽4-1为上端开口的梯形槽体结构,水槽4-1底部两端分别与位于传动轴4-3两端对称布置的两个传动臂4-2外侧焊接,水槽4-1外檐口在水平位置时与反应槽3内檐口相切,水槽4-1数量为6个。

  进一步地,所述转盘5,包括:排泥缝5-1、盘片5-2和透水槽5-3;其中所述盘片5-2为扇形结构,盘片5-2内凹弧形一侧弧形的半径与传动轴4-3的半径相同,盘片5-2内凹弧形一侧与传动轴4-3表面无缝焊接,在垂直于传动轴4-3的平面内均匀焊接6片盘片5-2为一层,整个传动轴4-3上焊接盘片5-2层数不少于30层,每层盘片5-2距离为5cm-8cm;同一层内相邻两个盘片5-2之间留有排泥缝5-1;所述透水槽5-3位于盘片5-2上,透水槽5-3为贯通盘片5-2的狭长的弧形水槽,所有透水槽5-3与盘片5-2的圆弧都为同心圆,相邻两条透水槽5-3之间间距为5cm-8cm。

  本发明专利公开的一种水力推动转盘污水处理装置,其优点在于。

  (1)该装置为采用水利传动的方法驱动生物装盘,节能环保。

  (2)污水在反应槽内接触时间久,处理效果好。

  (3)整体设备占地面积小,维护方便。

  本发明所述的一种水力推动转盘污水处理装置结构紧凑、占地面积小、处理效率高、能耗低,适合处理各种间歇式生活污水。
