申请日2017.11.13
公开(公告)日2018.02.23
IPC分类号C02F9/02; C02F11/12; C02F11/10
摘要
本发明涉及一种污水处理系统，包括污水收集池、污水净化系统及污泥处理系统;污水净化系统包括污水预处理池、粗砂池、中砂池及细砂池，污泥处理系统包括污泥压滤装置、滤渣烘干装置、滤渣煅烧装置;污水收集池与污水预处理池及污泥压滤装置均连接，污水预处理池、粗砂池、中砂池及细砂池依次连通，污泥压滤装置、滤渣烘干装置及滤渣煅烧装置依次连接，污水净化系统及污泥处理系统分别对污水进行净化处理和对污水中原材料、产品产生的沉淀进行重新加工，污水净化系统还包括反渗透装置，反渗透装置与细砂池连通。本发明一方面能够对污水进行净化处理，使排放水的水质达标;另一方面可以对污水中的各种原材料、产品的废渣沉淀进行回收利用。

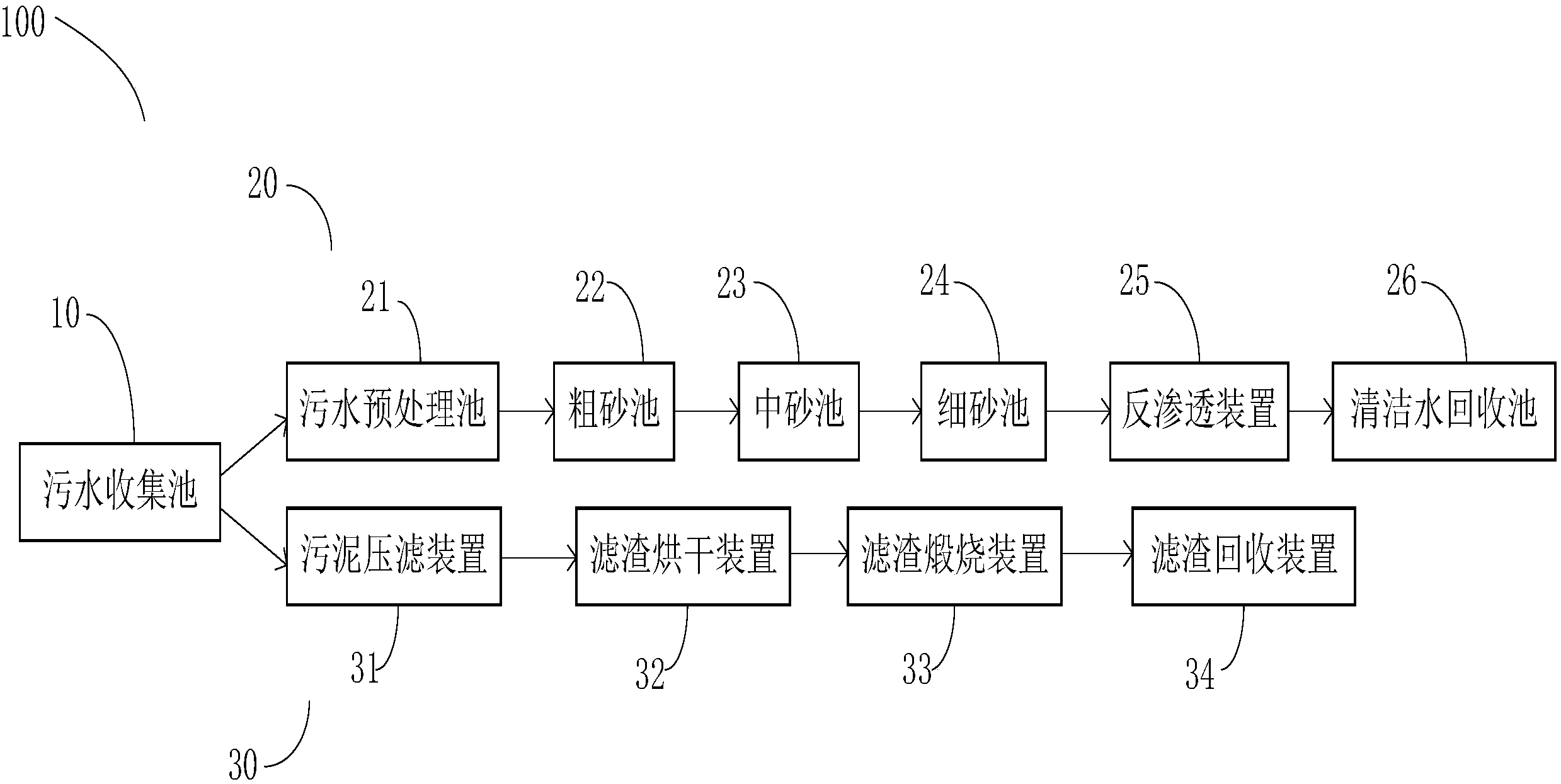

摘要附图
权利要求书
1.一种用于农业机械的污水处理系统，用于对农业领域产生的污水进行分类处理，其特征在于，所述污水处理系统(100)包括污水收集池(10)、污水净化系统(20)及污泥处理系统(30);
所述污水净化系统(20)包括污水预处理池(21)、粗砂池(22)、中砂池(23)、细砂池(24)及反渗透装置(25)，所述污泥处理系统(30)包括污泥压滤装置(31)、滤渣烘干装置(32)、滤渣煅烧装置(33);
所述污水收集池(10)与所述污水预处理池(21)及污泥压滤装置(31)均连接，所述污水预处理池(21)、粗砂池(22)、中砂池(23)及细砂池(24)依次连通，所述污泥压滤装置(31)、滤渣烘干装置(32)及滤渣煅烧装置(33)依次连接，所述污水净化系统(20)及污泥处理系统(30)分别对污水进行净化处理和对污水中原材料、产品产生的沉淀进行重新加工，所述反渗透装置(25)与所述细砂池(24)连通。
2.根据权利要求1所述一种用于农业机械的污水处理系统，其特征在于，所述污水净化系统(100)还包括清洁水回收池(26)，所述清洁水回收池(26)与所述反渗透装置(25)连通。
3.根据权利要求1所述一种用于农业机械的污水处理系统，其特征在于，所述污泥处理系统(100)还包括滤渣回收装置(34)，所述滤渣回收装置(34)与所述滤渣煅烧装置(33)连接。
4.根据权利要求1所述一种用于农业机械的污水处理系统，其特征在于，所述污水净化系统(20)位于所述污泥处理系统(30)的上方。
5.根据权利要求1-4任一所述一种用于农业机械的污水处理系统，其特征在于，所述污水净化系统(20)还包括单向阀，所述反渗透装置(25)通过所述单向阀与所述清洁水回收池(26)连通。
说明书
一种用于农业机械的污水处理系统
技术领域
本发明涉及污水处理技术领域，具体涉及一种用于农业机械的污水处理系统。
背景技术
农业机械是指在作物种植业和畜牧业生产过程中，以及农、畜产品初加工和处理过程中所使用的各种机械。农业机械包括农用动力机械、农田建设机械、土壤耕作机械、种植和施肥机械、植物保护机械、农田排灌机械、作物收获机械、农产品加工机械、畜牧业机械和农业运输机械等。由于在各个生产环节中难免会需要用水，尤其是对不同类型的农作物产品进行清洗时，以避免污染产品。这样就会产生污水，污水中成分复杂，有清洗设备时流出的原材料、清洗地面的粉尘、生产过程中的产品，这样的污水显然不能达到国家排放标准。
但是，现有的用于农业机械领域生产过程的污水处理系统对污水没有进行分类处理，往往存在污水净化效率较低和处理污水过程中由各种原材料、产品产生的沉淀难以回收的问题。
发明内容
为了克服现有技术的不足，本发明提供了一种用于农业机械的污水处理系统，对生产时产生的污水进行分类处理的主要目的一方面在于对污水进行净化处理，使排放水的水质达标;另一方面在于对污水中的各种原材料、产品的废渣沉淀进行回收利用。
本发明的目的采用以下技术方案实现：
一种污水处理系统，用于对工业领域产生的污水进行分类处理，所述污水处理系统包括污水收集池、污水净化系统及污泥处理系统;
所述污水净化系统包括污水预处理池、粗砂池、中砂池及细砂池，所述污泥处理系统包括污泥压滤装置、滤渣烘干装置、滤渣煅烧装置;
所述污水收集池与所述污水预处理池及污泥压滤装置均连接，所述污水预处理池、粗砂池、中砂池及细砂池依次连通，所述污泥压滤装置、滤渣烘干装置及滤渣煅烧装置依次连接，所述污水净化系统及污泥处理系统分别对污水进行净化处理和对污水中原材料、产品产生的沉淀进行重新加工。
优选的，所述污水净化系统还包括反渗透装置，所述反渗透装置与所述细砂池连通。
优选的，所述污水净化系统还包括清洁水回收池，所述清洁水回收池与所述反渗透装置连通。
优选的，污泥处理系统还包括滤渣回收装置，所述滤渣回收装置与所述滤渣煅烧装置连接。
优选的，所述污水净化系统位于污泥处理系统的上方。
优选的，所述反渗透装置通过单向阀与所述清洁水回收池连通。
相比现有技术，本发明的有益效果在于：
本发明提供了一种用于农业机械的污水处理系统，所述污水处理系统包括污水净化系统及污泥处理系统两个系统，对生产时产生的污水进行分类处理，一方面能够对污水进行净化处理，使排放水的水质达标;另一方面可以对污水中的各种原材料、产品的废渣沉淀进行回收利用。
上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发 明的技术手段，并可依照说明书的内容予以实施，以下以本发明的较佳实施例并配合附图详细说明如后。本发明的具体实施方式由以下实施例及其附图详细给出。
