申请日2017.11.08
公开(公告)日2018.02.27
IPC分类号B24C9/00
摘要
本发明公开了一种超高压水切割机水箱污泥排砂设备，其特征在于：包括控制器(1)，绞龙送砂器(3)，循环拖链装置(2)和集砂袋(8);所述集砂袋(8)设置于所述超高压水切割机的水箱(4)的外部一侧，所述绞龙送砂器(3)设置于所述水箱(4)内，用于输送所述水箱(4)底部的泥砂(7);所述循环拖链装置(2)设置于所述水箱(4)内并位于所述绞龙送砂器(3)一个端部的下方，用于将泥砂(7)输送出所述水箱(4)外的所述集砂袋(8)中;所述控制器(1)与所述绞龙送砂器(3)和所述循环拖链装置(2)电联接。本发明具有的有益效果：能够在无须停机拆卸的情况下实现自动高效地清理水箱泥砂。

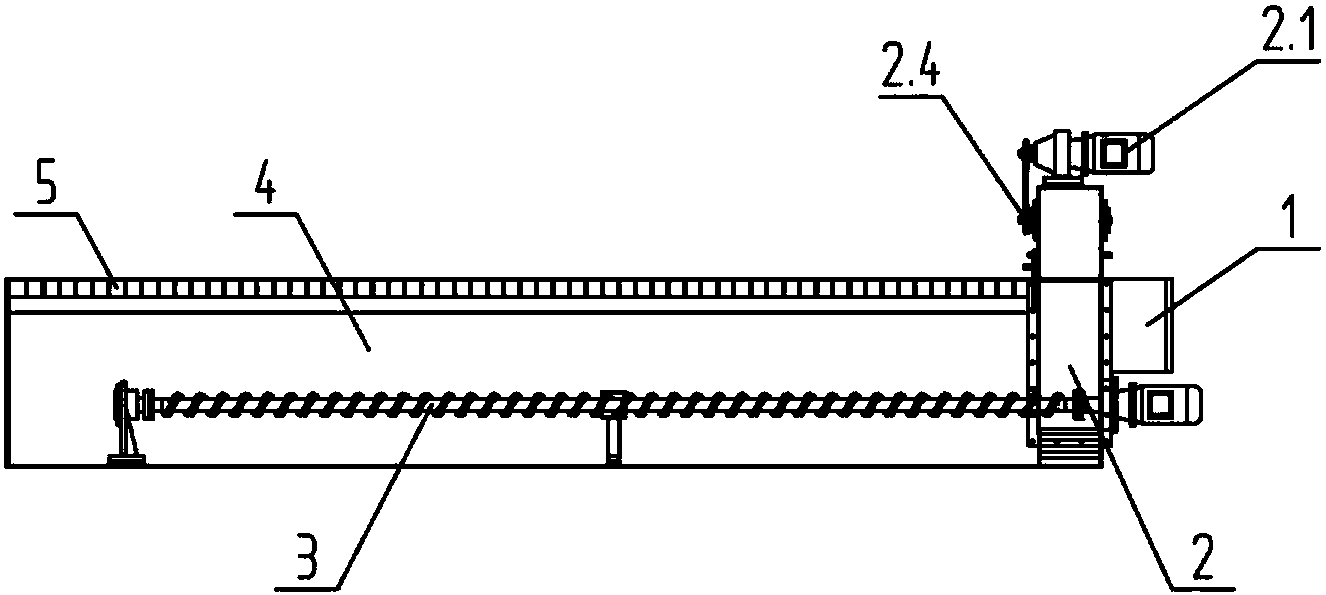

摘要附图
权利要求书
1.一种超高压水切割机水箱污泥排砂设备，其特征在于：包括控制器(1)，绞龙送砂器(3)，循环拖链装置(2)和集砂袋(8);
所述集砂袋(8)设置于所述超高压水切割机的水箱(4)的外部一侧，所述绞龙送砂器(3)设置于所述水箱(4)内，用于输送所述水箱(4)底部的泥砂(7);所述循环拖链装置(2)设置于所述水箱(4)内并位于所述绞龙送砂器(3)一个端部的下方，用于将泥砂(7)输送出所述水箱(4)外的所述集砂袋(8)中;所述控制器(1)与所述绞龙送砂器(3)和所述循环拖链装置(2)电联接。
2.根据权利要求1所述的一种超高压水切割机水箱污泥排砂设备，其特征在于：所述绞龙送砂器(3)包括绞龙电机(3.1)，绞龙轴(3.4)和绞龙叶片(3.6);所述蛟龙电机设置于所述水箱(4)的外侧，所述绞龙轴(3.4)以平行于所述水箱(4)底部的方式设置在所述水箱(4)中，其一端连接所述蛟龙电机的输出轴、另一端转动安装于所述水箱(4);所述绞龙叶片(3.6)设置于所述绞龙轴(3.4)的外壁上。
3.根据权利要求2所述的一种超高压水切割机水箱污泥排砂设备，其特征在于：所述水箱(4)的侧壁上安装有轴承座(3.2)，其底部上安装有支座(3.7)，所述支座(3.7)上安装有密封轴承套(3.8);所述绞龙轴(3.4)的一端通过联轴器(3.3)连接所述绞龙电机(3.1)的输出轴，其另一端与所述密封轴承套(3.8)转动连接，所述联轴器(3.3)与所述轴承座(3.2)转动连接。
4.根据权利要求2所述的一种超高压水切割机水箱污泥排砂设备，其特征在于：所述水箱(4)的底部安装有绞龙托架(3.5)，所述绞龙托架(3.5)与所述绞龙轴(3.4)的中间部分转动连接。
5.根据权利要求1所述的一种超高压水切割机水箱污泥排砂设备，其特征在于：所述循环拖链装置(2)包括循环拖链(2.7)，拖链电机(2.1)，驱动链轮(2.3)和托砂板(2.8);所述循环拖链(2.7)的一部分通过第一定滑轮组(2.6)水平设置于所述水箱(4)内并位于所述绞龙送砂器(3)的下方，其另一部分通过第二定滑轮组(2.5)朝斜上方延伸出所述水箱(4)外并止于所述集砂袋(8)的上方;所述拖链电机(2.1)设置于所述水箱(4)外并驱动所述驱动链轮(2.3)，所述驱动链轮(2.3)与所述循环拖链(2.7)形成链传动，所述托砂板(2.8)设置于所述循环拖链(2.7)上。
6.根据权利要求5所述的一种超高压水切割机水箱污泥排砂设备，其特征在于：还包括刮砂板(9)，所述刮砂板(9)设置于所述驱动链轮(2.3)的一侧从而能够接触移动至该处的托砂板(2.8)的表面实现刮砂。
7.根据权利要求6所述的一种超高压水切割机水箱污泥排砂设备，其特征在于：所述刮砂板(9)的上端通过转轴形成转动安装，其下端利用其自重与移动至该位置的所述托砂板形成滑动接触。
8.根据权利要求6所述的一种超高压水切割机水箱污泥排砂设备，其特征在于：所述循环拖链装置(2)还包括张紧器(2.9)，所述张紧器(2.9)活动设置于所述水箱(4)的外侧从而能够调节所述循环拖链(2.7)伸出于所述水箱(4)部分的张紧度。
9.根据权利要求6所述的一种超高压水切割机水箱污泥排砂设备，其特征在于：所述循环拖链装置(2)还包括主动链轮(2.2)，从动链轮(2.4)和链轮轴，所述主动链轮(2.2)安装于所述拖链电机(2.1)的输出轴上，所述从动链轮(2.4)和所述驱动链轮(2.3)分别安装于所述链轮轴的不同位置处，所述主动链轮(2.2)与所述从动链轮(2.4)形成链传动。
10.根据权利要求1所述的一种超高压水切割机水箱污泥排砂设备，其特征在于：所述绞龙送砂器(3)的数目为两个，且送砂方向相同。
说明书
一种超高压水切割机水箱污泥排砂设备
技术领域
本发明属于工作环境治理设备技术领域，具体涉及一种超高压水切割机水箱污泥排砂设备。
背景技术
水切割机，又称水刀，是一种利用超高压水流进行切割材料的机器。在电脑的控制下能任意雕琢各种复杂图案，可加工各种高硬度的材料;如：玻璃、陶瓷、不锈钢等，属冷切割、不产生热变形或热效应，切割精度高。不产生有毒气体及粉尘;也可加工比较柔软的材料，如：复合材料;皮革、橡胶、纸尿布等。因为其成本低，易操作，良品率又高，水切割正成为工业切割技术方面的主流切割方式。随着水切割技术的不断完善，我国共有2万多台水刀在使用，清理水箱泥砂全部靠人工清理，不仅清理困难，每次清理水箱泥砂，都要停机，拆卸工作台面，人工一锹一锹地挖，又脏又累，费时费力，水刀不仅不能正常生产，占用浪费工作时间，繁重的体力劳动也让操作者苦不堪言。
发明内容
本发明的目的在于克服现有技术中的不足，提供一种超高压水切割机水箱污泥排砂设备，能够在无须停机拆卸的情况下实现自动高效地清理水箱泥砂。
为解决现有技术问题，本发明公开了一种超高压水切割机水箱污泥排砂设备，包括控制器，绞龙送砂器，循环拖链装置和集砂袋;
集砂袋设置于超高压水切割机的水箱的外部一侧，绞龙送砂器设置于水箱内，用于输送水箱底部的泥砂;循环拖链装置设置于水箱内并位于绞龙送砂器一个端部的下方，用于将泥砂输送出水箱外的集砂袋中;控制器与绞龙送砂器和循环拖链装置电联接。
作为优选方案，绞龙送砂器包括绞龙电机，绞龙轴和绞龙叶片;蛟龙电机设置于水箱的外侧，绞龙轴以平行于水箱底部的方式设置在水箱中，其一端连接绞龙电机的输出轴、另一端转动安装于水箱;绞龙叶片设置于绞龙轴的外壁上。
作为优选方案，水箱的侧壁上安装有轴承座，其底部上安装有支座，支座上安装有密封轴承套;绞龙轴的一端通过联轴器连接绞龙电机的输出轴，其另一端与密封轴承套转动连接，联轴器与轴承座转动连接。
作为优选方案，水箱的底部安装有绞龙托架，绞龙托架与绞龙轴的中间部分转动连接。
作为优选方案，循环拖链装置包括循环拖链，拖链电机，驱动链轮和托砂板;循环拖链的一部分通过第一定滑轮组水平设置于水箱内并位于绞龙送砂器的下方，其另一部分通过第二定滑轮组朝斜上方延伸出水箱外并止于集砂袋的上方;拖链电机设置于水箱外并驱动驱动链轮，驱动链轮与循环拖链形成链传动，托砂板设置于循环拖链上。
作为优选方案，还包括刮砂板，刮砂板设置于驱动链轮的一侧从而能够接触移动至该处的托砂板的表面实现刮砂。
作为优选方案，刮砂板的上端通过转轴形成转动安装，其下端利用其自重与移动至该位置的托砂板形成滑动接触。
作为优选方案，循环拖链装置还包括张紧器，张紧器活动设置于水箱的外侧从而能够调节循环拖链伸出于水箱部分的张紧度。
作为优选方案，循环拖链装置还包括主动链轮，从动链轮和链轮轴，主动链轮安装于拖链电机的输出轴上，从动链轮和驱动链轮分别安装于链轮轴的不同位置处，主动链轮与从动链轮形成链传动。
作为优选方案，绞龙送砂器的数目为两个，且送砂方向相同。
本发明具有的有益效果：能够在无须停机拆卸的情况下实现自动高效地清理水箱泥砂。
