申请日2015.11.11
公开(公告)日2016.02.03
IPC分类号C02F1/00
摘要
本发明公开了一种水处理设施运行的自由控制方法，具体控制过程包括以下4种运行模式，单个设施运行模式、多个设施正向运行模式、多个设施反向运行模式和单个设施反冲洗模式。该控制方法不仅能够实现处理设施单一运行和不同次序组合运行，而且能实现处理设施的反冲洗。
权利要求书

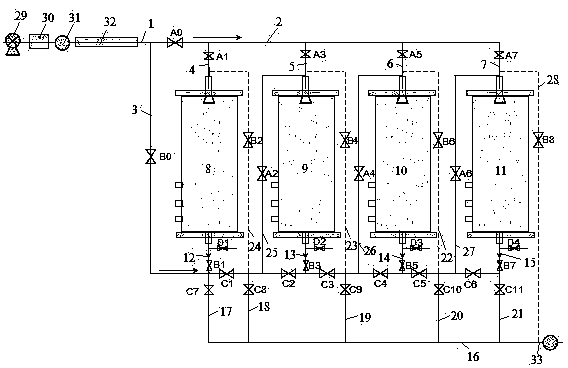

1.一种水处理设施运行的自由控制方法，其特征在于：进水总管道分支为进水管道和反冲洗进水管道，进水管道设置阀门A0后分支为第一进水支管、第二进水支管、第三进水支管和第四进水支管，第一进水支管的另一端与第一设施进水口相连并且在第一进水支管上设有阀门A1，第二进水支管的另一端与第二设施进水口相连并且在第二进水支管上设有阀门A3，第三进水支管的另一端与第三设施进水口相连并且在第三进水支管上设有阀门A5，第四进水支管的另一端与第四设施进水口相连并且在第四进水支管上设有阀门A7，反冲洗进水管道上沿进水方向依次设有阀门B0、阀门C1、阀门C2、阀门C3、阀门C4、阀门C5和阀门C6，阀门B0与阀门C1之间的反冲洗进水管道上连接有与第一设施出水口相连的第一反冲洗进水支管，该第一反冲洗进水支管上设有阀门B1，阀门B0与阀门C1之间的反冲洗进水管道上连接有与出水管道相连的第一出水支管，该第一出水支管上设有阀门C7，阀门C1与阀门C2之间的反冲洗进水管道上连接有与第一设施进水口相连的第三反向回水支管，该第三反向回水支管上设有阀门B2，阀门C1与阀门C2之间的反冲洗进水管道上连接有与出水管道相连的第二出水支管，该第二出水支管上设有阀门C8，阀门C1与阀门C2之间的反冲洗进水管道上连接有与第二设施进水口相连的第一正向回水支管，该第一正向回水支管上设有阀门A2，阀门C2与阀门C3之间的反冲洗进水管道上连接有与第二设施出水口相连的第二反冲洗进水支管，该第二反冲洗进水支管上设有阀门B3，阀门C3与阀门C4之间的反冲洗进水管道上连接有与第二设施进水口相连的第二反向回水支管，该第二反向回水支管上设有阀门B4，阀门C3与阀门C4之间的反冲洗进水管道上连接有与出水管道相连的第三出水支管，该第三出水支管上设有阀门C9，阀门C3与阀门C4之间的反冲洗进水管道上连接有与第三设施进水口相连的第二正向回水支管，该第二正向回水支管上设有阀门A4，阀门C4与阀门C5之间的反冲洗进水管道上连接与第三设施出水口相连的第三反冲洗进水支管，该第三反冲洗进水支管上设有阀门B5，阀门C5与阀门C6之间的反冲洗进水管道上连接有与第三设施进水口相连的第一反向回水支管，该第一反向回水支管上设有阀门B6，阀门C5与阀门C6之间的反冲洗进水管道上连接有与出水管道相连的第四出水支管，该第四出水支管上设有阀门C10，阀门C5与阀门C6之间的反冲洗进水管道上连接有与第四设施进水口相连的第三正向回水支管，该第三正向回水支管上设有阀门A6，阀门C6后侧的反冲洗进水管道分支为与第四设施出水口相连的第四反冲洗进水支管和与出水管道相连的第五出水支管，该第四反冲洗进水支管和第五出水支管上分别设有阀门B7和阀门C11，出水管道上连接有与第四设施进水口相连的回水支管，该回水支管上设有阀门B8，出水管道与回水支管汇总于出水总管道;其具体控制过程包括以下4种运行模式，(1)单一设施运行模式，开启阀门A0，运行第一设施，阀门开启顺序为：A1-B1-C7/C1C8/C1C2C3C9/C1C2C3C4C5C10/C1C2C3C4C5C6C11，运行第二设施，阀门开启顺序为：A3-B3-C2C1C7/C2C8/C3C9/C3C4C5C10/C3C4C5C6C11，运行第三设施，阀门开启顺序为：A5-B5-C4C9/C4C3C2C8/C4C3C2C1C7/C5C10/C5C6C11，运行第四设施，阀门开启顺序为：A7-B7-C11/C6C10/C6C5C4C9/C6C5C4C3C2C8/C6C5C4C3C2C1C7;(2)多个设施正向运行模式，开启阀门A0，运行第一设施和第二设施，阀门开启顺序为：A1-B1-C1-A2-B3-C3C9/C3C4C5C10/C3C4C5C6C11，运行第一设施、第二设施和第三设施，阀门开启顺序为：A1-B1-C1-A2-B3-C3-A4-B5-C5C10/C5C6C11，运行第一设施、第二设施、第三设施和第四设施，阀门开启顺序为：A1-B1-C1-A2-B3-C3-A4-B5-C5-A6-B7-C11;(3)多个设施反向运行模式，开启阀门A0，运行第四设施和第三设施，阀门开启顺序为：A7-B7-C6-B6-B5-C4C9/C4C3C2C8/C4C3C2C1C7，运行第四设施、第三设施和第二设施，阀门开启顺序为：A7-B7-C6-B6-B5-C4-B4-B3-C2C8/C2C1C7，运行第四设施、第三设施、第二设施和第一设施，阀门开启顺序为：A7-B7-C6-B6-B5-C4-B4-B3-C2-B2-B1-C7;(4)单个设施反冲洗模式，开启阀门B0，反冲洗第一设施，阀门开启顺序为：B1-B2-C8/C2C3C9/C2C3C4C5C10/C2C3C4C5C6C11，反冲洗第二设施，阀门开启顺序为：C1-C2-B3-B4-C9/C4C5C10/C4C5C6C11，反冲洗第三设施，阀门开启顺序为：C1-C2-C3-C4-B5-B6-C10/C6C11，反冲洗第四设施，阀门开启顺序为：C1-C2-C3-C4-C4-C5-C6-B7-C11/B8。
2.根据权利要求1所述的水处理设施运行的自由控制方法，其特征在于：所述的第一反冲洗进水支管、第二反冲洗进水支管、第三反冲洗进水支管和第四反冲洗进水支管上分别连接有预留阀门D1、预留阀门D2、预留阀门D3和预留阀门D4。
3.根据权利要求1所述的水处理设施运行的自由控制方法，其特征在于：所述的进水总管道上沿进水方向依次设有管道泵、管道流量计、压力表和管道混合器。
4.根据权利要求1所述的水处理设施运行的自由控制方法，其特征在于：所述的出水总管道上设有压力表。
说明书
一种水处理设施运行的自由控制方法
技术领域
本发明属于污水处理设施的运行技术领域，具体涉及一种水处理设施运行的自由控制方法。
背景技术
目前，大多情况下，一个问题往往不是单一的方法、程序和设施设备能够解决的，往往是通过多个方法、程序和设施设备组合或联合应用解决的，尤其是水处理行业，待处理废污水通常多个水质指标超过目标水质标准范围，一般需要多个处理步骤或设施联合处理，而这些成套的处理工艺设施连接都是固定不变的，可处理的水质范围有限，使得这些成套的处理工艺设施应用都有一定的局限性。因此，急需寻求一种控制方法，实现这些工艺中的处理设施能够单一运行和不同组合次序自由运行。
发明内容
本发明为克服成套处理工艺的局限性而提供了一种水处理设施运行的自由控制方法，该控制方法不仅能够实现处理设施单一运行和不同次序组合运行，而且能实现处理设施的反冲洗。
本发明为解决上述技术问题采用如下技术方案，一种水处理设施运行的自由控制方法，其特征在于：进水总管道分支为进水管道和反冲洗进水管道，进水管道设置阀门A0后分支为第一进水支管、第二进水支管、第三进水支管和第四进水支管，第一进水支管的另一端与第一设施进水口相连并且在第一进水支管上设有阀门A1，第二进水支管的另一端与第二设施进水口相连并且在第二进水支管上设有阀门A3，第三进水支管的另一端与第三设施进水口相连并且在第三进水支管上设有阀门A5，第四进水支管的另一端与第四设施进水口相连并且在第四进水支管上设有阀门A7，反冲洗进水管道上沿进水方向依次设有阀门B0、阀门C1、阀门C2、阀门C3、阀门C4、阀门C5和阀门C6，阀门B0与阀门C1之间的反冲洗进水管道上连接有与第一设施出水口相连的第一反冲洗进水支管，该第一反冲洗进水支管上设有阀门B1，阀门B0与阀门C1之间的反冲洗进水管道上连接有与出水管道相连的第一出水支管，该第一出水支管上设有阀门C7，阀门C1与阀门C2之间的反冲洗进水管道上连接有与第一设施进水口相连的第三反向回水支管，该第三反向回水支管上设有阀门B2，阀门C1与阀门C2之间的反冲洗进水管道上连接有与出水管道相连的第二出水支管，该第二出水支管上设有阀门C8，阀门C1与阀门C2之间的反冲洗进水管道上连接有与第二设施进水口相连的第一正向回水支管，该第一正向回水支管上设有阀门A2，阀门C2与阀门C3之间的反冲洗进水管道上连接有与第二设施出水口相连的第二反冲洗进水支管，该第二反冲洗进水支管上设有阀门B3，阀门C3与阀门C4之间的反冲洗进水管道上连接有与第二设施进水口相连的第二反向回水支管，该第二反向回水支管上设有阀门B4，阀门C3与阀门C4之间的反冲洗进水管道上连接有与出水管道相连的第三出水支管，该第三出水支管上设有阀门C9，阀门C3与阀门C4之间的反冲洗进水管道上连接有与第三设施进水口相连的第二正向回水支管，该第二正向回水支管上设有阀门A4，阀门C4与阀门C5之间的反冲洗进水管道上连接与第三设施出水口相连的第三反冲洗进水支管，该第三反冲洗进水支管上设有阀门B5，阀门C5与阀门C6之间的反冲洗进水管道上连接有与第三设施进水口相连的第一反向回水支管，该第一反向回水支管上设有阀门B6，阀门C5与阀门C6之间的反冲洗进水管道上连接有与出水管道相连的第四出水支管，该第四出水支管上设有阀门C10，阀门C5与阀门C6之间的反冲洗进水管道上连接有与第四设施进水口相连的第三正向回水支管，该第三正向回水支管上设有阀门A6，阀门C6后侧的反冲洗进水管道分支为与第四设施出水口相连的第四反冲洗进水支管和与出水管道相连的第五出水支管，该第四反冲洗进水支管和第五出水支管上分别设有阀门B7和阀门C11，出水管道上连接有与第四设施进水口相连的回水支管，该回水支管上设有阀门B8，出水管道与回水支管汇总于出水总管道;其具体控制过程包括以下4种运行模式，(1)单一设施运行模式，开启阀门A0，运行第一设施，阀门开启顺序为：A1-B1-C7/C1C8/C1C2C3C9/C1C2C3C4C5C10/C1C2C3C4C5C6C11，运行第二设施，阀门开启顺序为：A3-B3-C2C1C7/C2C8/C3C9/C3C4C5C10/C3C4C5C6C11，运行第三设施，阀门开启顺序为：A5-B5-C4C9/C4C3C2C8/C4C3C2C1C7/C5C10/C5C6C11，运行第四设施，阀门开启顺序为：A7-B7-C11/C6C10/C6C5C4C9/C6C5C4C3C2C8/C6C5C4C3C2C1C7;(2)多个设施正向运行模式，开启阀门A0，运行第一设施和第二设施，阀门开启顺序为：A1-B1-C1-A2-B3-C3C9/C3C4C5C10/C3C4C5C6C11，运行第一设施、第二设施和第三设施，阀门开启顺序为：A1-B1-C1-A2-B3-C3-A4-B5-C5C10/C5C6C11，运行第一设施、第二设施、第三设施和第四设施，阀门开启顺序为：A1-B1-C1-A2-B3-C3-A4-B5-C5-A6-B7-C11;(3)多个设施反向运行模式，开启阀门A0，运行第四设施和第三设施，阀门开启顺序为：A7-B7-C6-B6-B5-C4C9/C4C3C2C8/C4C3C2C1C7，运行第四设施、第三设施和第二设施，阀门开启顺序为：A7-B7-C6-B6-B5-C4-B4-B3-C2C8/C2C1C7，运行第四设施、第三设施、第二设施和第一设施，阀门开启顺序为：A7-B7-C6-B6-B5-C4-B4-B3-C2-B2-B1-C7;(4)单个设施反冲洗模式，开启阀门B0，反冲洗第一设施，阀门开启顺序为：B1-B2-C8/C2C3C9/C2C3C4C5C10/C2C3C4C5C6C11，反冲洗第二设施，阀门开启顺序为：C1-C2-B3-B4-C9/C4C5C10/C4C5C6C11，反冲洗第三设施，阀门开启顺序为：C1-C2-C3-C4-B5-B6-C10/C6C11，反冲洗第四设施，阀门开启顺序为：C1-C2-C3-C4-C4-C5-C6-B7-C11/B8。
进一步限定，所述的第一反冲洗进水管道、第二反冲洗进水管道、第三反冲洗进水管道和第四反冲洗进水管道上分别连接有预留阀门D1、预留阀门D2、预留阀门D3和预留阀门D4。
进一步限定，所述的进水总管道上沿进水方向依次设有管道泵、管道流量计、压力表和管道混合器。
进一步限定，所述的出水总管道上设有压力表。
本发明的有益效果是，可以在实现处理设施单一运行和不同次序组合运行的同时，还能实现处理设施的反冲洗，操作简单。
