申请日2015.11.24
公开(公告)日2016.05.04
IPC分类号C02F9/14; C02F103/38
摘要
本实用新型公开了一种聚乙烯基吡咯烷酮生产废水处理系统，包括依次连接的pH调节槽、中间水池、提升泵、多元催化氧化装置、生化池。其中，生化池包括缺氧池、好氧池、硝化液回流泵、生物填料、微孔曝气管、沉淀池。缺氧池与好氧池相连接，好氧池连接沉淀池，缺氧池和好氧池内分别安装生物填料，好氧池底部设置微孔曝气管，好氧池与缺氧池之间还通过硝化液回流泵相连接。本实用新型的聚乙烯基吡咯烷酮生产废水处理系统能够有效处理聚乙烯基吡咯烷酮生产废水。
权利要求书
1.一种聚乙烯基吡咯烷酮生产废水处理系统，其特征在于，包括：
依次连接的pH调节槽、中间水池、提升泵、多元催化氧化装置、生化池;
其中，所述生化池包括：
缺氧池、好氧池、硝化液回流泵、生物填料、微孔曝气管、沉淀池;
所述缺氧池与好氧池相连接，好氧池连接沉淀池，缺氧池和好氧池内分别安装所述生物填料，好氧池底部设置所述微孔曝气管，好氧池与缺氧池之间还通过硝化液回流泵相连接。
2.如权利要求1所述的聚乙烯基吡咯烷酮生产废水处理系统，其特征在于，所述沉淀池内设置刮泥机，沉淀池上部设有清液出水口，沉淀池底部设有排污口，所述排污口连接污泥泵。
3.如权利要求1所述的聚乙烯基吡咯烷酮生产废水处理系统，其特征在于，沉淀池与好氧池连接的管道中添加混凝剂，沉淀池内部添加絮凝剂。
4.如权利要求1所述的聚乙烯基吡咯烷酮生产废水处理系统，其特征在于，所述微孔曝气管通过鼓风机进气。
5.如权利要求1所述的聚乙烯基吡咯烷酮生产废水处理系统，其特征在于，所述pH调节槽内分别投放聚乙烯基吡咯烷酮生产废水和氢氧化钠，并且pH调节槽内设置搅拌机。
说明书
聚乙烯基吡咯烷酮生产废水处理系统
技术领域
本实用新型涉及废水处理系统，更具体地说，涉及一种聚乙烯基吡咯烷酮生产废水处理系统。
背景技术
聚乙烯基吡咯烷酮(Polyvinylpyrrolidone，简称PVP)是N‐乙烯基吡咯烷酮(N-Vinylpyrrolidone，简称NVP)在特定条件下聚合而成的一种水溶性均聚物，具有吸附络合性、生理相容性及吸水、保水等性能。PVP单体结构中，形成链和吡咯烷酮环的亚甲基是非极性基团，具有疏水性，分子中的内酰胺是强极性基团，具有亲水作用。同时，具有偶极矩的酸胺基团的两端所处的环境也不相同。氧原子的一端是裸露的，而含氮原子的一端则处于甲基和亚甲基的包围之中。PVP的这种分子结构使其带有表面活性，这种结构特征使PVP能溶于水和许多有机溶剂，如烷烃、醇、羧酸、胺、氯化烃等。具有良好的溶解性、生物兼容性、低毒性、成膜性、高分子表面活性、胶体保护能力、与其他化合物络合的良好能力以及对盐、酸及热的稳定性。已作为模板应用于纳米颗粒的制备中，并被广泛地用于医药、日用化学品、食品加工、纺织工业、感光材料和电子工业等众多领域。
PVP在生产过程中排放高浓度有机废水，废水中主要有机污染物包括NVP、2‐吡咯烷酮和PVP低聚物等，下表为某PVP生产企业排放的生产废水中有机污染物成分，该废水CODcr值约为25000～28000mg/L。
下表所示为某PVP生产废水有机污染物成分：
序号化学物质含量(mg/L)1NVP57.422‐吡咯烷酮286.83PVP低聚物2868.24乙酸乙烯酯共聚物14.3
5C<sub>2</sub>H<sub>5</sub>OH100.4
由上表可见，PVP生产废水中主要有机污染物为PVP合成过程中形成的低聚物。由于PVP分子结构极其稳定，极难生物降解，无法采用生物方法直接处理去除。另外，到目前为止，尚未见能有效处理这种废水的方法的报道。
实用新型内容
针对现有技术中存在的聚乙烯基吡咯烷酮生产废水未能有有效处理手段的问题，本实用新型的目的是提供一种聚乙烯基吡咯烷酮生产废水处理系统。
为实现上述目的，本实用新型采用如下技术方案：

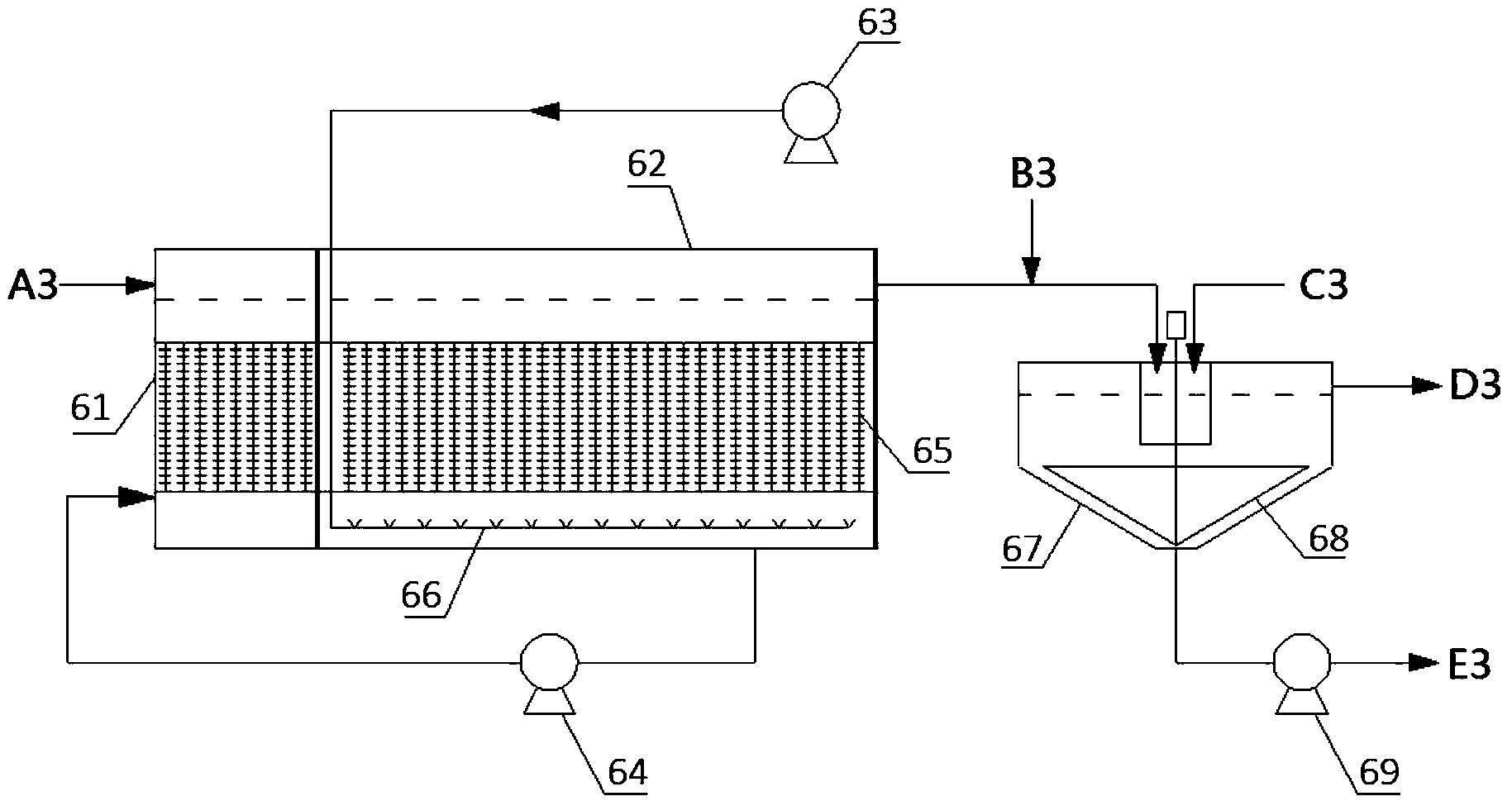

一种聚乙烯基吡咯烷酮生产废水处理系统，包括依次连接的pH调节槽、中间水池、提升泵、多元催化氧化装置、生化池。其中，生化池包括缺氧池、好氧池、硝化液回流泵、生物填料、微孔曝气管、沉淀池。缺氧池与好氧池相连接，好氧池连接沉淀池，缺氧池和好氧池内分别安装生物填料，好氧池底部设置微孔曝气管，好氧池与缺氧池之间还通过硝化液回流泵相连接。
根据本实用新型的一实施例，沉淀池内设置刮泥机，沉淀池上部设有清液出水口，沉淀池底部设有排污口，排污口连接污泥泵。
根据本实用新型的一实施例，沉淀池与好氧池连接的管道中添加混凝剂，沉淀池内部添加絮凝剂。
根据本实用新型的一实施例，微孔曝气管通过鼓风机进气。
根据本实用新型的一实施例，pH调节槽内分别投放聚乙烯基吡咯烷酮生产废水和氢氧化钠，并且pH调节槽内设置搅拌机。
在上述技术方案中，本实用新型的聚乙烯基吡咯烷酮生产废水处理系统能够有效处理聚乙烯基吡咯烷酮生产废水。
