申请日2017.11.01
公开(公告)日2018.03.06
IPC分类号B01D36/04; C02F1/00
摘要
本发明公开一种沉淀池与过滤池复合污水处理装置，其特征在于所述复合处理池底部呈锥形，复合处理池分为沉淀区与过滤区，沉淀区中安装多组沉淀隔板，过滤区中有独立过滤装置，所述沉淀隔板分为上隔板与下隔板，上隔板与下隔板呈‘V’形焊接，所述独立过滤装置包括过滤框、微滤纤维滤布，所述沉淀区位于过滤区前端，沉淀隔板安装在过滤框正前方，所述微滤纤维滤布搭接在过滤框上。本发明将沉淀池与过滤池复合，在保证沉淀池与过滤池独立功能的同时节省占地面积、缩短水处理时间，本发明适合在一体化水处理设备中使用。

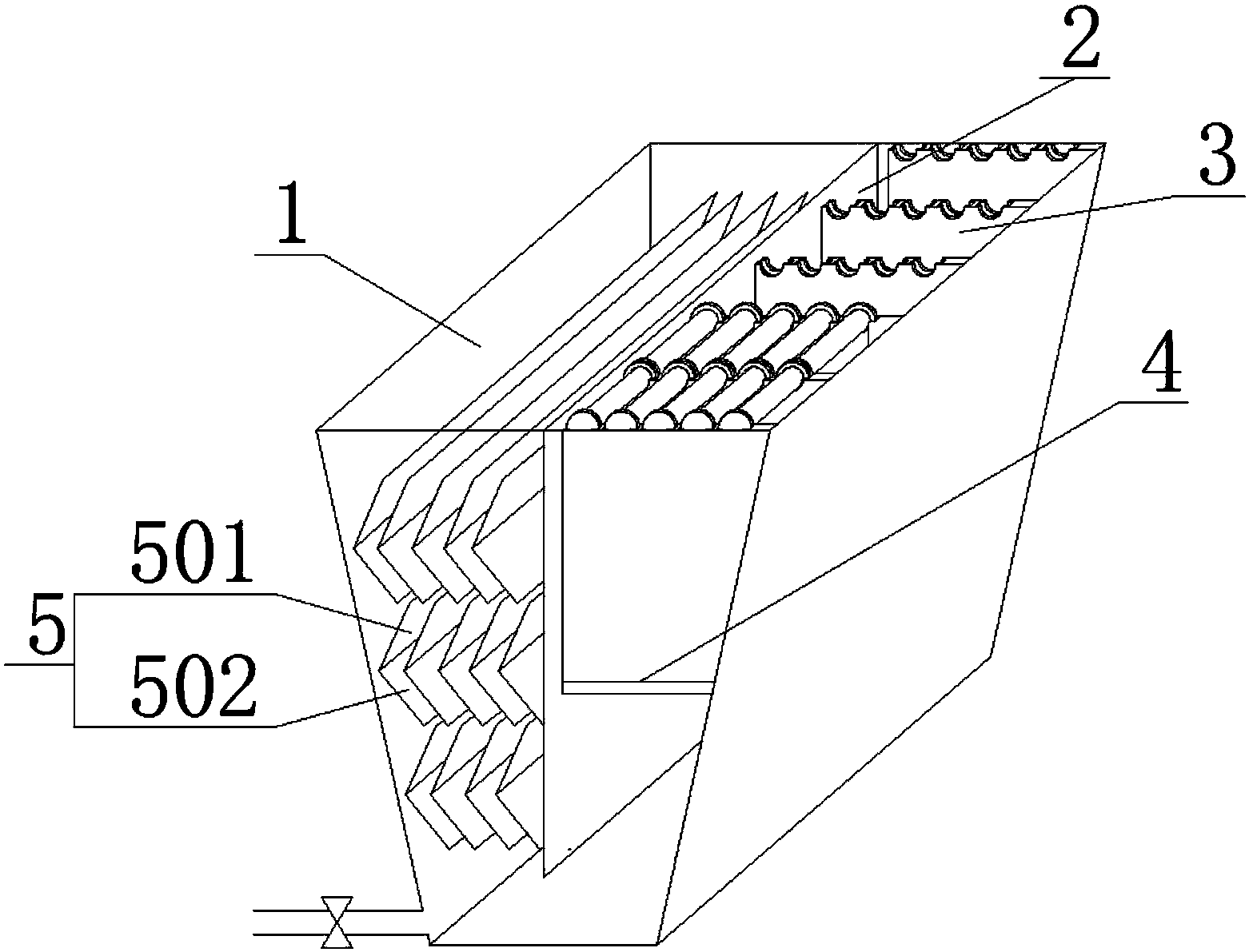

摘要附图
权利要求书
1.一种沉淀池与过滤池复合污水处理装置，其特征在于所述复合处理池底部呈锥形，复合处理池分为沉淀区与过滤区，沉淀区中安装多组沉淀隔板，过滤区中有独立过滤装置，所述沉淀隔板分为上隔板与下隔板，上隔板与下隔板呈‘V’形焊接，所述独立过滤装置包括过滤框、微滤纤维滤布，所述沉淀区位于过滤区前端，沉淀隔板安装在过滤框正前方，所述微滤纤维滤布搭接在过滤框上。
2.根据权利要求1所述的一种沉淀池与过滤池复合污水处理装置，其特征在于所述独立过滤装置中过滤框由固定框与可拆卸横杆组成，固定框上有多个隔板与绕柱，隔板上端有可拆卸横杆安装槽。
3.根据权利要求2所述的一种沉淀池与过滤池复合污水处理装置，其特征在于所述可拆卸横杆呈卷轴状，可拆卸横杆上有微滤纤维滤布压合结构。
4.根据权利要求1所述的一种沉淀池与过滤池复合污水处理装置，其特征在于所述微滤纤维滤布由基布和立毛纤维组成，基布采用粗纹或细纹编制，立毛纤维长短不同，立毛纤维材质为涤纶、晴纶或涤晴混纺。
说明书
一种沉淀池与过滤池复合污水处理装置
技术领域
本发明涉及一体化水处理设备领域，具体属于一种沉淀池与过滤池复合污水处理装置。
背景技术
随着经济的发展和生活水平的日益提高，人民对环境保护的要求越来越高。目前，我国城市已经建立起较为完善的污水集中处理系统，同时像农村生活污水、中小企业废水、旅游景观污水、高速路服务区污水等污染源较分散的地区也开始逐步采用一体化水处理设备进行处理。现今的一体化水处理设备在使用时存在以下问题：①水处理时间长，②占地面积大，③水处理效果不理想。为此本发明提供一种沉淀池与过滤池复合污水处理装置。
发明内容
本发明提供一种沉淀池与过滤池复合污水处理装置，解决上述背景技术中提到的问题。
为实现上述目的本发明采用的技术方案如下：
一种沉淀池与过滤池复合污水处理装置，其特征在于所述复合处理池底部呈锥形，复合处理池分为沉淀区与过滤区，沉淀区中安装多组沉淀隔板，过滤区中有独立过滤装置，所述沉淀隔板分为上隔板与下隔板，上隔板与下隔板呈‘V’形焊接，所述独立过滤装置包括过滤框、微滤纤维滤布，所述沉淀区位于过滤区前端，沉淀隔板安装在过滤框正前方，所述微滤纤维滤布搭接在过滤框上。
所述独立过滤装置中过滤框由固定框与可拆卸横杆组成，固定框上有多个隔板与绕柱，隔板上端有可拆卸横杆安装槽。
所述可拆卸横杆呈卷轴状，可拆卸横杆上有微滤纤维滤布压合结构。
所述微滤纤维滤布由基布和立毛纤维组成，基布采用粗纹或细纹编制，立毛纤维长短不同，立毛纤维材质为涤纶、晴纶或涤晴混纺。
与已有技术相比，本发明的有益效果如下：
本发明将沉淀池与过滤池复合，在保证沉淀池与过滤池独立功能的同时减小一体化水处理设备的占地面积，并且缩短水处理时间，运用特制的沉淀隔板与独立过滤装置增加水处理效果。本发明适合在一体化水处理设备中使用。
