申请日2015.09.30
公开(公告)日2016.03.02
IPC分类号C02F11/00; B02C18/14
摘要
本实用新型公开一种污泥均料破碎成型装置，包括有支架、均料机构、破碎机构以及成型机构;该支架上设置有两侧板，两侧板之间形成有料仓，料仓的输入口朝上，料仓的输出口朝下;该均料机构设置于支架上并位于料仓内;该破碎机构设置于支架上并位于料仓之输出口的下方;该成型机构设置于支架上并位于破碎机构的下方。藉此，通过配合利用均料机构、破碎机构和成型机构，本装置集均料、破碎、成型等功能于一体，占地面积小，投资费用低，结构简单，易于维护，均料机构保证物料在卸料口均匀输出，并起到破拱作用，提高污泥的破碎、成型效果。

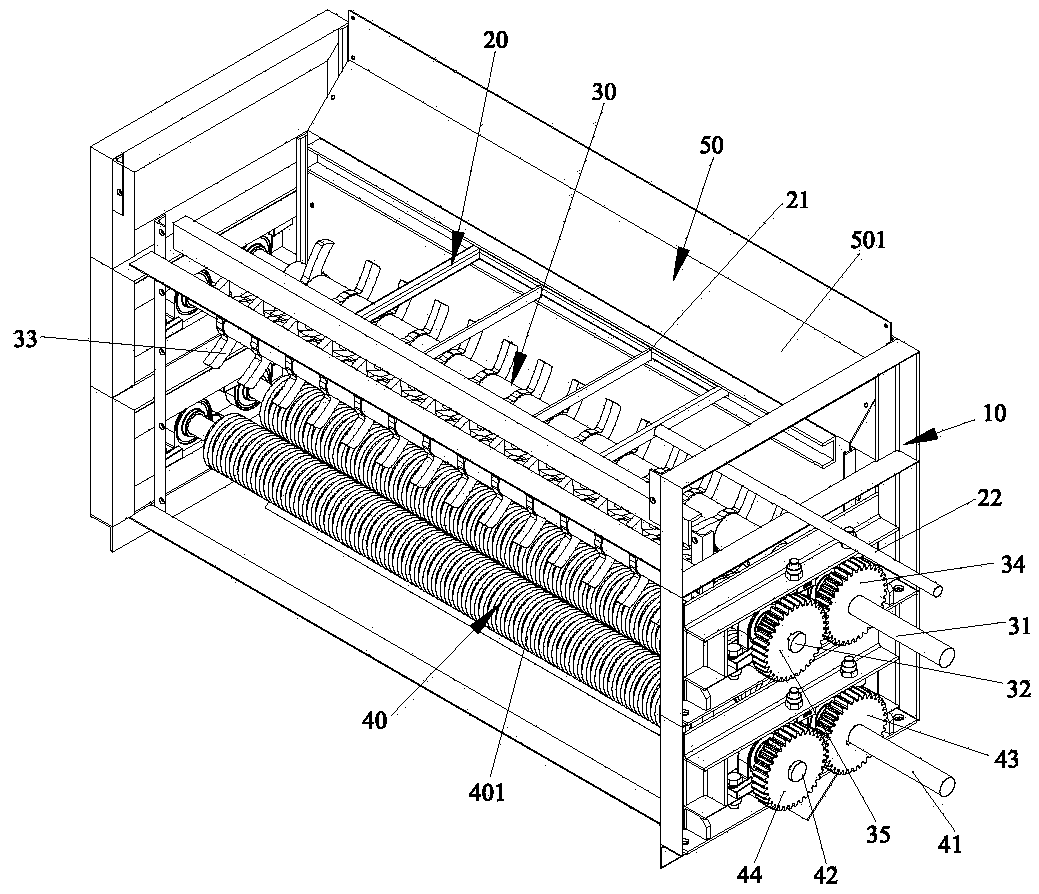

摘要附图
权利要求书
1.一种污泥均料破碎成型装置，其特征在于：包括有支架、均料机构、破碎机构以及成型机构;该支架上设置有两侧板，两侧板之间形成有料仓，料仓的输入口朝上，料仓的输出口朝下;该均料机构设置于支架上并位于料仓内;该破碎机构设置于支架上并位于料仓之输出口的下方;该成型机构设置于支架上并位于破碎机构的下方。
2.根据权利要求1所述的一种污泥均料破碎成型装置，其特征在于：所述均料机构包括有矩形滑架以及驱动杆，矩形滑架可来回活动地设置于料仓内，该驱动杆连接于液压缸和矩形滑架之间。
3.根据权利要求1所述的一种污泥均料破碎成型装置，其特征在于：所述破碎机构包括有破碎主动轴和破碎从动轴，破碎从动轴和破碎主动轴平行设置，破碎从动轴随破碎主动轴同步转动，该破碎主动轴和破碎从动轴上均设置有破碎刀片。
4.根据权利要求3所述的一种污泥均料破碎成型装置，其特征在于：所述破碎主动轴上设置有主动齿轮，该破碎从动轴上设置有从动齿轮，该从动齿轮与主动齿轮齿合。
5.根据权利要求1所述的一种污泥均料破碎成型装置，其特征在于：所述成型机构包括有成型主动辊和成型从动辊，成型从动辊与成型主动辊平行设置，成型从动辊随成型主动辊同步转动。
6.根据权利要求5所述的一种污泥均料破碎成型装置，其特征在于：所述成型主动辊上设置有主动齿轮，该成型从动辊上设置有从动齿轮，该从动齿轮与主动齿轮齿合。
7.根据权利要求5所述的一种污泥均料破碎成型装置，其特征在于：所述成型主动辊和成型从动辊上均设置有螺纹。
说明书
一种污泥均料破碎成型装置
技术领域
本实用新型涉及污泥处理设备领域技术，尤其是指一种污泥均料破碎成型装置。
背景技术
随着城市建设的发展、生活水平的提高，城市生活污泥的生成量也越来越大，日久堆积十分影响城市环境及空气质量。目前对城市生活污泥进行批量处理的方法一般为物理方法与生化方法，物理方法一般即为干化处理，即去除污泥中所含的绝大部分水分，再对剩余的渣料进行无害化处理或转为他用。物理干化处理方式与生化处理方式相比优势显著，如处理设备占用面积小、处理周期短、能耗低、不易造成二次污染等。但是，在物理干化处理方式中，一般首先需要对污泥原料进行成型预处理，否则难以保证高效、高质量的干化处理结果。然而，传统的破碎机和成型机单独装置存在的占地面积大、投资费用高、成型效果差的问题。
实用新型内容
有鉴于此，本实用新型针对现有技术存在之缺失，其主要目的是提供一种污泥均料破碎成型装置，其能有效解决传统的破碎机和成型机单独装置存在的占地面积大、投资费用高、成型效果差的问题。
为实现上述目的，本实用新型采用如下之技术方案：
一种污泥均料破碎成型装置，包括有支架、均料机构、破碎机构以及成型机构;该支架上设置有两侧板，两侧板之间形成有料仓，料仓的输入口朝上，料仓的输出口朝下;该均料机构设置于支架上并位于料仓内;该破碎机构设置于支架上并位于料仓之输出口的下方;该成型机构设置于支架上并位于破碎机构的下方。
作为一种优选方案，所述均料机构包括有矩形滑架以及驱动杆，矩形滑架可来回活动地设置于料仓内，该驱动杆连接于液压缸和矩形滑架之间。
作为一种优选方案，所述破碎机构包括有破碎主动轴和破碎从动轴，破碎从动轴和破碎主动轴平行设置，破碎从动轴随破碎主动轴同步转动，该破碎主动轴和破碎从动轴上均设置有破碎刀片。
作为一种优选方案，所述破碎主动轴上设置有主动齿轮，该破碎从动轴上设置有从动齿轮，该从动齿轮与主动齿轮齿合。
作为一种优选方案，所述成型机构包括有成型主动辊和成型从动辊，成型从动辊与成型主动辊平行设置，成型从动辊随成型主动辊同步转动。
作为一种优选方案，所述成型主动辊上设置有主动齿轮，该成型从动辊上设置有从动齿轮，该从动齿轮与主动齿轮齿合。
作为一种优选方案，所述成型主动辊和成型从动辊上均设置有螺纹。
本实用新型与现有技术相比具有明显的优点和有益效果，具体而言，由上述技术方案可知：
通过配合利用均料机构、破碎机构和成型机构，本装置集均料、破碎、成型等功能于一体，占地面积小，投资费用低，结构简单，易于维护，且均料机构保证物料在卸料口均匀输出，并起到破拱作用，提高污泥的破碎、成型效果。
为更清楚地阐述本实用新型的结构特征和功效，下面结合附图与具体实施例来对本实用新型进行详细说明。
