申请日2015.09.30
公开(公告)日2016.03.30
IPC分类号C02F7/00
摘要

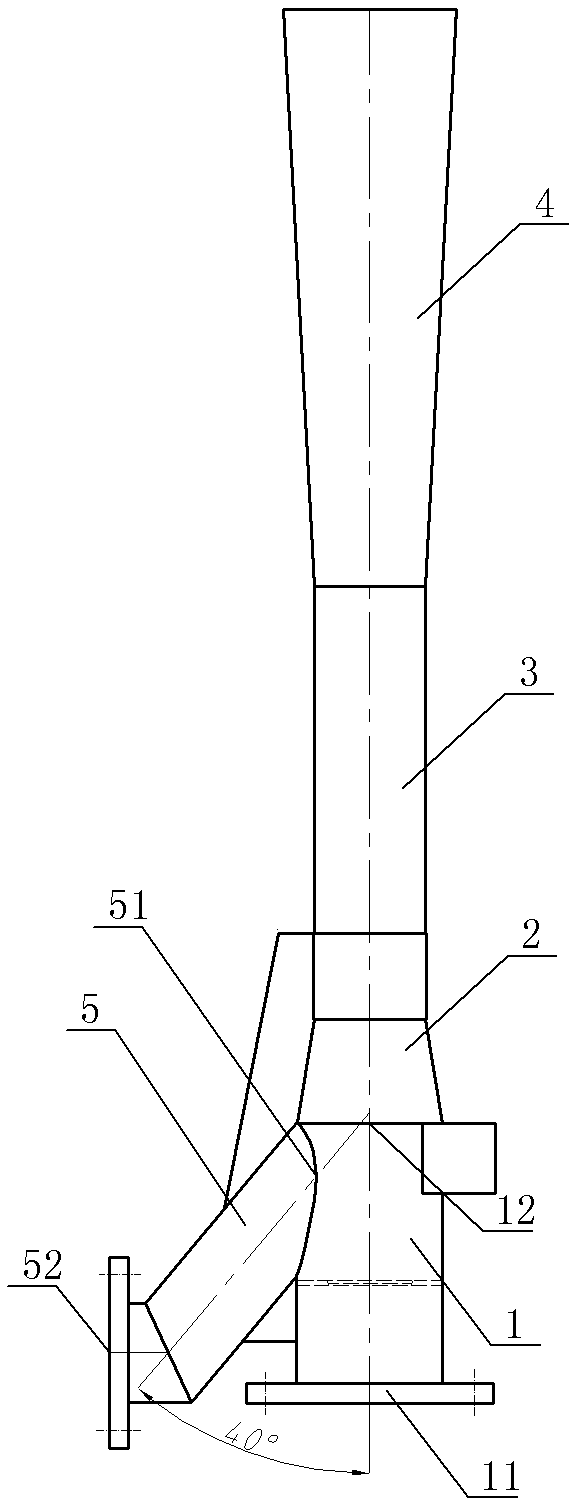

本实用新型公开了一种污水厂用防堵塞射流曝气器，属于曝气处理设备技术领域。一种污水厂用防堵塞射流曝气器包括吸水管段、渐缩管段、喉管段和渐扩管段，吸水管段侧面上设有吸气管段，吸气管段靠近吸水管段的一端为吸气出口、另一端为吸气进口，所述吸气管段倾斜向下设置在吸水管段上，吸气管段的轴线与吸水管段的轴线之间的夹角大于0°小于90°。本实用新型将吸气管段倾斜向下设置在吸水管段上，这样可增大吸气管段和吸水管段之间的面积，也就是增大了吸气出口的面积，从而使吸气进口和喷射口之间的空间变大，这样污水中的杂物就不容易集结在吸气出口与喷射口之间，吸气管就不容易堵塞，从而解决了现有技术射流曝气器容易堵塞的技术问题。
摘要附图
权利要求书
1.一种污水厂用防堵塞射流曝气器，包括从下至上依次设置的吸水管段(1)、渐缩管段(2)、喉管段(3)和渐扩管段(4)，吸水管段(1)的下端为吸水口(11)、上端为喷射口(12)，吸水管段(1)侧面上设有吸气管段(5)，吸气管段(5)靠近吸水管段的一端为吸气出口(51)、另一端为吸气进口(52)，其特征在于：所述吸气管段(5)倾斜向下设置在吸水管段(1)上，所述吸气管段(5)的轴线与吸水管段(1)的轴线之间的夹角大于0°小于90°。
2.根据权利要求1所述的污水厂用防堵塞射流曝气器，其特征在于：所述吸气管段(5)的轴线与吸水管段(1)的轴线之间的夹角大小在30°至50°之间。
3.根据权利要求2所述的污水厂用防堵塞射流曝气器，其特征在于：所述吸气管段(5)的轴线与吸水管段(1)的轴线之间的夹角为40°。
4.根据权利要求1或2或3所述的污水厂用防堵塞射流曝气器，其特征在于：所述吸气管段(5)的长度范围为80-200mm。
5.根据权利要求1或2或3所述的污水厂用防堵塞射流曝气器，其特征在于：所述吸气管段(5)的直径范围为89-219mm。
说明书
一种污水厂用防堵塞射流曝气器
技术领域
本实用新型涉及一种射流曝气器，尤其是一种污水厂用防堵塞射流曝气器，属于曝气处理设备技术领域。
背景技术
曝气器是给排水曝气充氧的必备设备，曝气射流器一般是通过和水泵的链接，接入空气导通管，实现水流喷射而出产生细小水泡，而水泡中含有空气，从而达到曝气的效果。现有技术的射流曝气器的结构如图1所示，其包括从下至上依次设置的吸水管段、渐缩管段、喉管段和渐扩管段，吸水管段的下端为吸水口、上端为喷射口，吸水管段侧面上设有吸气管段，吸气管段的轴线与吸水管段的轴线垂直设置，吸气管段靠近吸水管段的一端为吸气出口、另一端为吸气进口。这种射流曝气器中，由于吸气管段与吸水管段垂直设置，吸气出口与喷射口的距离很近，导致喷射口处空间狭小，在污泥浓度相对比较高的工况下，污水中的缠绕物、颗粒物容易集结在吸气出口与喷射口之间，这样吸气管就很容易被堵塞，从而造成曝气器堵塞，影响其正常使用。
发明内容
本实用新型的目的在于提供一种污水厂用防堵塞射流曝气器，以解决现有技术的射流曝气器因喷射口处空间狭小容易造成堵塞的技术问题。
本实用新型采用如下技术方案：一种污水厂用防堵塞射流曝气器，包括从下至上依次设置的吸水管段、渐缩管段、喉管段和渐扩管段，吸水管段的下端为吸水口、上端为喷射口，吸水管段侧面上设有吸气管段，吸气管段靠近吸水管段的一端为吸气出口、另一端为吸气进口，所述吸气管段倾斜向下设置在吸水管段上，所述吸气管段的轴线与吸水管段的轴线之间的夹角大于0°小于90°。
优选的，所述吸气管段的轴线与吸水管段的轴线之间的夹角大小在30°至50°之间。
优选的，所述吸气管段的轴线与吸水管段的轴线之间的夹角为40°。
优选的，所述吸气管段的长度范围为80-200mm。
优选的，所述吸气管段的直径范围为89-219mm。
本实用新型的有益效果是：本实用新型将吸气管段倾斜向下设置在吸水管段上，这样可增大吸气管段和吸水管段之间的面积，也就是增大了吸气出口的面积，从而使吸气进口和喷射口之间的空间变大，这样污水中的杂物就不容易集结在吸气出口与喷射口之间，这样吸气管就不容易堵塞，从而解决了现有技术射流曝气器容易堵塞的技术问题。
