申请日2015.09.30
公开(公告)日2016.04.06
IPC分类号B01D21/02
摘要
本实用新型涉及污水处理技术领域，公开了一种污水处理沉淀池结构，包括支撑架、沉淀池壳体，沉淀池壳体的下端设有集泥斗，所述的沉淀池壳体呈立方体结构，沉淀池壳体内设有若干呈立方体结构的斜板分离单元，沉淀池壳体上端相对内壁上分别设有固定条，沉淀池壳体侧面设有进水管，沉淀池壳体上端侧面设有出水管;斜板分离单元包括两块平行的连接板，连接板之间设有若干排截面呈倒V形的斜板，相邻两排斜板之间错位分布，连接板的上端向外延伸形成挡檐，挡檐与固定条之间通过螺栓连接。本实用新型具有采用拼装式结构，安装、维修更加方便，沉淀效率高的有益效果。

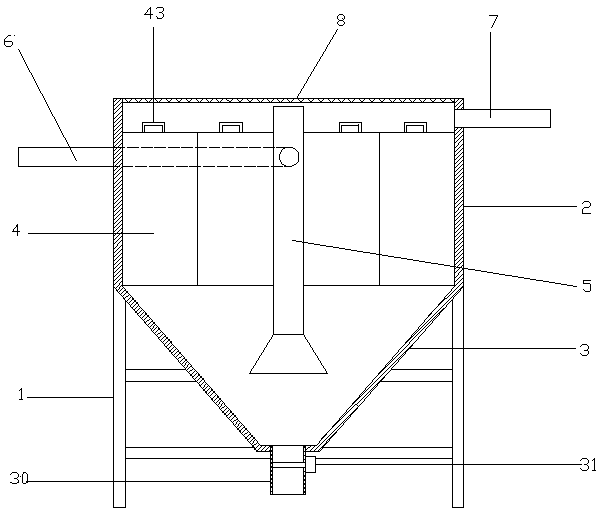

摘要附图
权利要求书
1.一种污水处理沉淀池结构，包括支撑架、沉淀池壳体，所述沉淀池壳体的下端设有集泥斗，其特征是，所述的沉淀池壳体呈立方体结构，所述的沉淀池壳体内设有若干呈立方体结构的斜板分离单元，所述沉淀池壳体上端相对内壁上分别设有固定条，所述沉淀池壳体侧面设有进水管，沉淀池壳体上端侧面设有出水管;所述的斜板分离单元包括两块平行的连接板，连接板之间设有若干排截面呈倒V形的斜板，相邻两排斜板之间错位分布，所述连接板的上端向外延伸形成挡檐，所述的挡檐与固定条之间通过螺栓连接。
2.根据权利要求1所述的污水处理沉淀池结构，其特征是，所述沉淀池壳体的中间部位设有上下贯通的矩形水槽，矩形水槽的上端高出液面，矩形水槽的下端伸入集泥斗内，所述的进水管与矩形水槽的上端侧面连通。
3.根据权利要求1所述的污水处理沉淀池结构，其特征是，所述沉淀池壳体内壁位于固定条下方设有竖直的滑轨，所述连接板的外侧面上设有可沿着滑轨滑动的滚轮。
4.根据权利要求1或3所述的污水处理沉淀池结构，其特征是，所述挡檐的上侧设有提手。
5.根据权利要求1所述的污水处理沉淀池结构，其特征是，所述的集泥斗的底部设有排泥管，所述的排泥管上设有阀门。
6.根据权利要求1所述的污水处理沉淀池结构，其特征是，所述沉淀池壳体上端设有防护网。
说明书
污水处理沉淀池结构
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种污水处理沉淀池结构。
背景技术
目前水资源不断匮乏，人们对污水处理、回收、利用越来越重视。污水处理中经常用到沉淀池，沉淀池是对污水中的固体颗粒物、沉淀物进行初步分离，污水经过沉淀池后，污水中的固体颗粒物会沉淀到沉淀池的底部，固体颗粒物在沉淀池底部的聚集形成浓缩的淤泥层，需要定期清理沉淀池底部的浓缩污泥层。目前的沉淀池都是整体式设计的，当沉淀池内局部损坏后维修很麻烦，维修成本很高。
实用新型内容
本实用新型为了现有现有技术中的沉淀池安装、维修不方便的不足，提供了一种采用拼装式结构，安装、维修更加方便，沉淀效率高的污水处理沉淀池结构。
为了实现上述目的，本实用新型采用如下技术方案：
一种污水处理沉淀池结构，包括支撑架、沉淀池壳体，所述沉淀池壳体的下端设有集泥斗，所述的沉淀池壳体呈立方体结构，所述的沉淀池壳体内设有若干呈立方体结构的斜板分离单元，所述沉淀池壳体上端相对内壁上分别设有固定条，所述沉淀池壳体侧面设有进水管，沉淀池壳体上端侧面设有出水管;所述的斜板分离单元包括两块平行的连接板，连接板之间设有若干排截面呈倒V形的斜板，相邻两排斜板之间错位分布，所述连接板的上端向外延伸形成挡檐，所述的挡檐与固定条之间通过螺栓连接。污水从进水管进入沉淀池壳体内，大颗粒固体直接沉淀到集泥斗内，污水受到斜板的作用，悬浮颗粒物沿着斜板下侧积聚并在重力的作用下沉淀到集泥斗内，沉淀后的水从排水管排出;斜板分离单元作为一个标准模块，可以根据沉淀池壳体大小选择需要的安装数量，通用性强，同时安装、拆卸、维修都非常方便。
作为优选，所述沉淀池壳体的中间部位设有上下贯通的矩形水槽，矩形水槽的上端高出液面，矩形水槽的下端伸入集泥斗内，所述的进水管与矩形水槽的上端侧面连通。污水从进水管先进入矩形水槽内，然后从矩形水槽的下端进入沉淀池壳体内，水流再向上流动从排水管排出，矩形水槽一方面能减小污水从进水管出来时的流速，同时延长水流的流动路径，同时水流的流动方向改变，水流动能损失，流动更加平缓，更加有利于颗粒物、悬浮物沉淀。
作为优选，所述挡檐的上侧设有提手。提手便于斜板分离单元的安装和取出。
作为优选，所述沉淀池壳体内壁位于固定条下方设有竖直的滑轨，所述连接板的外侧面上设有可沿着滑轨滑动的滚轮。滑轮和滑轨配合，减小连接板外侧壁与沉淀池内壁的摩擦力，减小斜板分离单元从沉淀池壳体内取出时的阻力。
作为优选，所述的集泥斗的底部设有排泥管，所述的排泥管上设有阀门。当集泥斗内的污泥较多的时候，打开排泥管清理污泥。
作为优选，所述沉淀池壳体上端设有防护网。防护网是为了防止人掉落到沉淀池内，起到安全保护的作用。
因此，本实用新型具有采用拼装式结构，安装、维修更加方便，沉淀效率高的有益效果。
