申请日2015.11.06
公开(公告)日2016.01.13
IPC分类号C02F3/04
摘要
本发明涉及一种污水生物处理滤箱，包括顶部开口的箱体，所述箱体内固定有多层水平设置的网格板，相邻的两层所述网格板之间填充有轻质填料;所述箱体内设置有竖向的穿过所述多层网格板的通风道;最下层的所述网格板的下方设置有反冲装置;所述箱体的上方设置有布水器，所述布水器通过管道及循环泵与所述箱体的底部相连通。本发明将网格板与箱体固定在一起，使滤池与填料箱体合二为一，可以实现抗浮力反冲;本发明设置有专门的通风道，可实现自然供氧，增加供氧量。
权利要求书

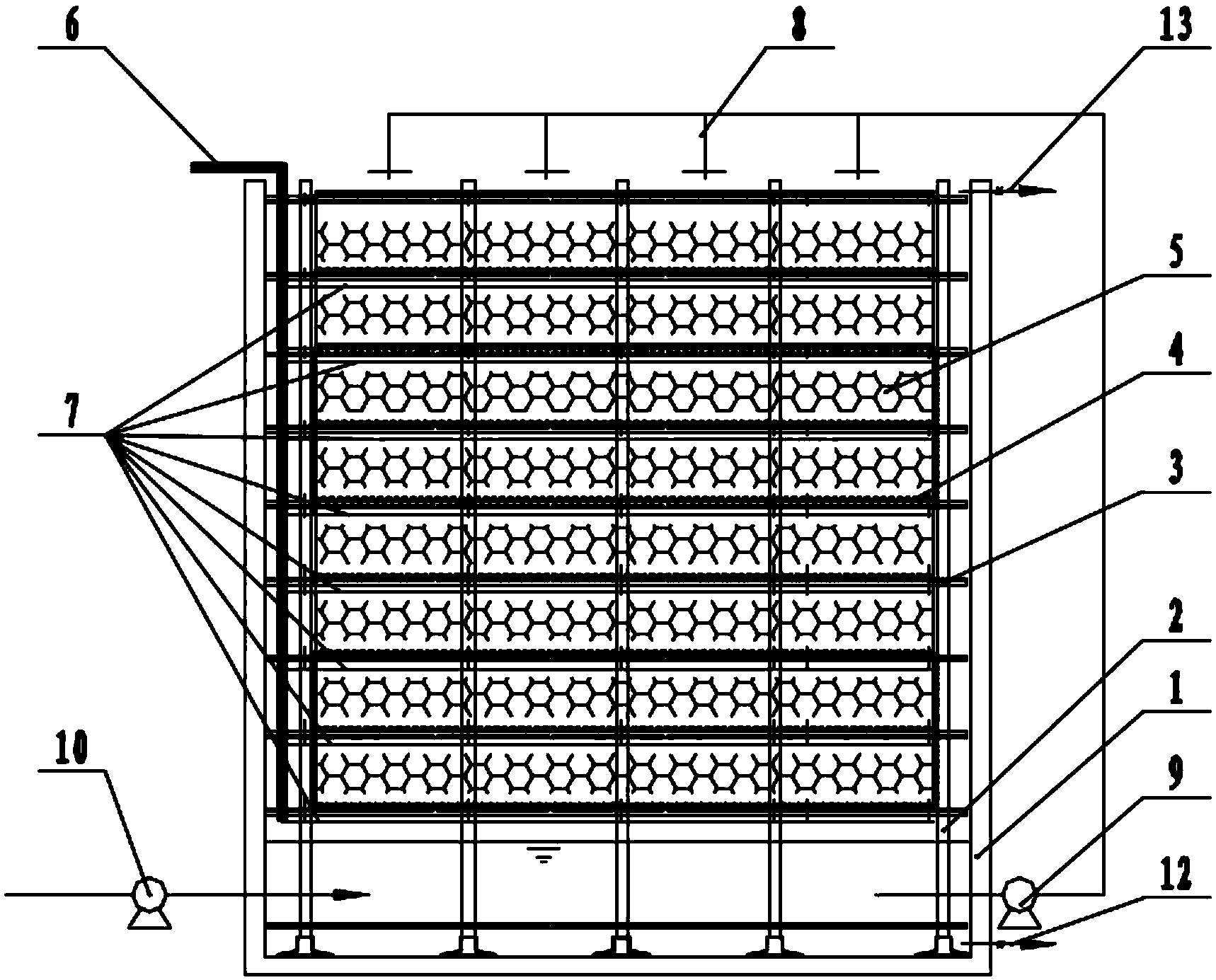

1.一种污水生物处理滤箱，包括顶部开口的箱体，其特征是：所述箱体内固定有多层水平设置的网格板，相邻的两层所述网格板之间填充有轻质填料;所述箱体内设置有竖向的穿过所述多层网格板的通风道;最下层的所述网格板的下方设置有反冲装置;所述箱体的上方设置有布水器，所述布水器通过管道及循环泵与所述箱体的底部相连通。
2.按照权利要求1所述的污水生物处理滤箱，其特征是：所述箱体内固定有多根立柱，各个所述立柱之间由多层横梁相连，所述网格板固定在各层所述横梁上。
3.按照权利要求2所述的污水生物处理滤箱，其特征是：所述箱体为圆柱形，每层所述网格板俯视为十字形，每层所述十字形网格板的四个角落缺口相连构成所述通风道。
4.按照权利要求2所述的污水生物处理滤箱，其特征是：所述箱体为四棱柱形，每层所述网格板俯视为回字形，每层所述回字形网格板的中心缺口相连构成所述通风道。
5.按照权利要求1所述的污水生物处理滤箱，其特征是：所述反冲装置包括相互连接的反冲管及反冲气泵，所述反冲管位于所述箱体内，所述反冲气泵位于所述箱体外。
6.按照权利要求5所述的污水生物处理滤箱，其特征是：每层所述网格板的下方均设置有所述反冲装置。
7.按照权利要求1所述的污水生物处理滤箱，其特征是：相邻的两层所述网格板之间填充的轻质填料的填充率为50-60%。
8.按照权利要求1所述的污水生物处理滤箱，其特征是：所述箱体的底部设置有放水口。
9.按照权利要求1所述的污水生物处理滤箱，其特征是：所述箱体的顶部设置有溢流口。
10.按照权利要求1所述的污水生物处理滤箱，其特征是：所述箱体的材料为玻璃钢或者钢材。
说明书
污水生物处理滤箱
技术领域
本发明涉及污水处理技术领域，具体地说是一种污水生物处理滤箱。
背景技术
生物滤池是一种采用生化方法进行污水处理的设备。分层生物滴滤池，是生物滤池的一种。
现有技术中，生物滤池的常用结构包括反应池与填料筐，填料筐装满填料后分层叠放在反应池内。这种生物滤池供氧不充分，影响处理效果;当填料层堵塞时，无法通过反冲洗来解决堵塞，只能通过人工将填料筐取出，清洗或者更换填料，大大增加了人工成本。
发明内容
本发明针对现有的分层生物滴滤池供氧不足、无法反冲洗的问题，提供一种可实现反冲洗并且自然供氧的污水生物处理滤箱。
按照本发明的技术方案：一种污水生物处理滤箱，包括顶部开口的箱体，所述箱体内固定有多层水平设置的网格板，相邻的两层所述网格板之间填充有轻质填料;所述箱体内设置有竖向的穿过所述多层网格板的通风道;最下层的所述网格板的下方设置有反冲装置;所述箱体的上方设置有布水器，所述布水器通过管道及循环泵与所述箱体的底部相连通。
所述箱体内固定有多根立柱，各个所述立柱之间由多层横梁相连，所述网格板固定在各层所述横梁上。
所述箱体为圆柱形，每层所述网格板俯视为十字形，每层所述十字形网格板的四个角落缺口相连构成所述通风道。
所述箱体为四棱柱形，每层所述网格板俯视为回字形，每层所述回字形网格板的中心缺口相连构成所述通风道。
所述反冲装置包括相互连接的反冲管及反冲气泵，所述反冲管位于所述箱体内，所述反冲气泵位于所述箱体外。
每层所述网格板的下方均设置有所述反冲装置。
相邻的两层所述网格板之间填充的轻质填料的填充率为50-60%。
所述箱体的底部设置有放水口。
所述箱体的顶部设置有溢流口。
所述箱体的材料为玻璃钢或者钢材。
本发明的技术效果在于：本发明将网格板与箱体固定在一起，使滤池与填料箱体合二为一，可以实现抗浮力反冲;本发明设置有专门的通风道，可实现自然供氧，增加供氧量。
